39
INDICE
1. Specifiche---------------------------------------------------------------------------------------- 39
2. Disimballaggio e controllo--------------------------------------------------------------------- 40
3. Descrizione -------------------------------------------------------------------------------------- 40
4. Principio di funzionamento-------------------------------------------------------------------- 40
5. Istruzioni per l’installazione------------------------------------------------------------------- 41
6. Installazione tipica del sistema -------------------------------------------------------------- 42
7. Localizzazione guasti--------------------------------------------------------------------------- 43
8. Manutenzione e pulizia
8.1 Pulizia---------------------------------------------------------------------------------------- 44
8.2 Sostituzione del diaframma--------------------------------------------------------------- 45
8.3 Sostituzione e lubrificazione dell’o-ring dello stantuffo ------------------------------ 46
9. Ricambi ed accessori
9.1 Ricambi-------------------------------------------------------------------------------------- 47
9.2 Accessori ------------------------------------------------------------------------------------- 47
10. Garanzia------------------------------------------------------------------------------------------ 48
40
1. SPECIFICHE
Dimensioni: 88 mm (3.45”) di lunghezza X 27 mm (1.06”) di diametro
Peso: 120 g (0.268 lb)
Porta d’ingresso fluido: 1/8 NPT femmina
Porta d’uscita fluido: raccordo luer lock
Porta d’ingresso aria: 10-32 UNF
Porta di montaggio: 10-32 UNF
Pressione massima del fluido: 4,8 bar (70 psi)
Pressione aria di comando: da 4,8 a 6,2 bar (70-90 psi)
Parti bagnate dal fluido: polietilene ad ultra-alto peso molecolare ed acciaio
inossidabile 303
Frequenza d’esercizio: superiore a 500 cicli/min.
Portata (acqua) 3000 ml/min.
Viscosità del materiale: fino a 50.000 Cps

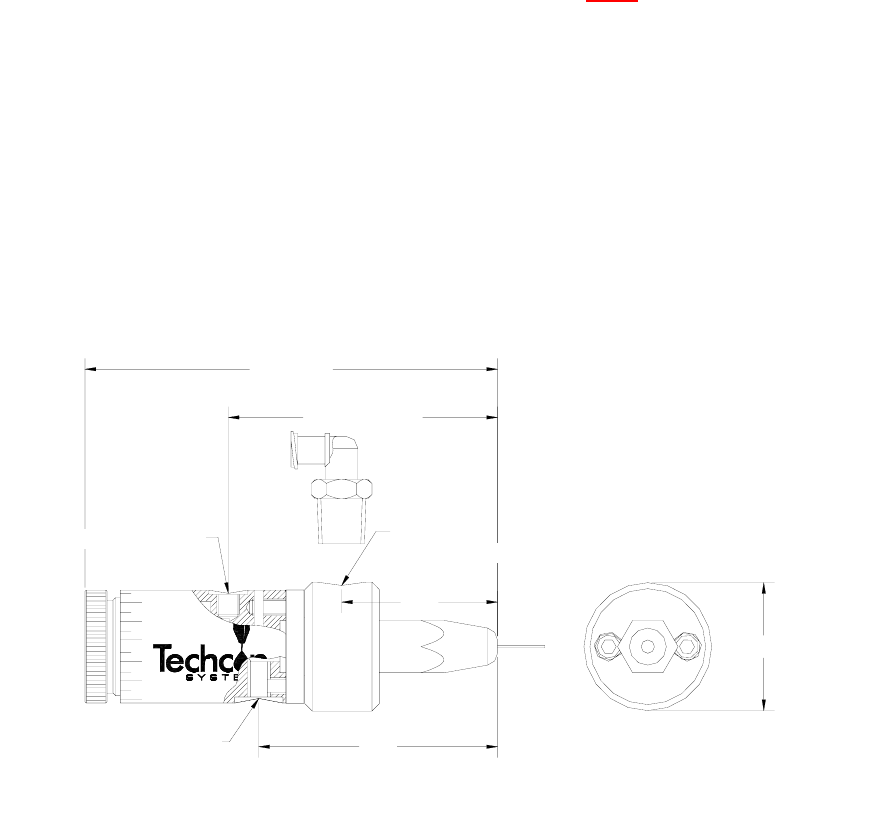

1.29"
3.45"
(87.6mm)
(32.8mm)
Ø1.06" (26.9mm)
1.98"
(50.3mm)
1/8 NPT PORT
(FLUID INLET)
10-32 PORT
(AIR INLET)
10-32 PORT
(MOUNTING HOLE)
2.23" (56.6mm)
Figura 1.0
(INGRESSO ARIA)
INGRESSO FLUIDO)
(FORO DI MONTAGGIO)
