8.2 SOSTITUZIONE DEL DIAFRAMMA
Attrezzatura richiesta: cacciavite a punta piatta, pinze per anelli elastici, chiave esagonale di 7/64”.
1. Togliere il cappuccio di contenimento dell’ago (12), quindi estrarre l’ago.
2. Togliere le due viti a brugola (7) dalla camera del fluido (6).
3. Estrarre la camera del fluido dal cilindro pneumatico (10).
4. Smontare il vecchio diaframma (5) svitandolo in senso antiorario.
5. Installare il diaframma nuovo avvitandolo in senso orario. Accertarsi che il filetto interno sul
diaframma non sia strappato o spannato.
6. Stringere a mano il diaframma fino in fondo contro la barra dello stantuffo. Nell’eseguire
questa operazione non forzare eccessivamente il diaframma, né allentarlo per allineare i fori
di quest’ultimo con quelli del cilindro pneumatico.
7. La valvola è concepita in modo tale da consentire la rotazione della camera del fluido con
incrementi di 45° per permettere l’allineamento di alimentazione/uscita del materiale. Per
allineare i fori del diaframma con quelli giusti del corpo del cilindro pneumatico, inserire un
piccolo cacciavite a punta piatta attraverso il foro della ghiera di regolazione della corsa (8)
nell’intaglio dell’asta dello stantuffo. Girare il cacciavite in senso orario per ruotare il
gruppo formato da stelo, stantuffo e diaframma fino ad ottenere il giusto allineamento dei
fori.
8. Rimontare la camera del fluido (6).
9. Allineare i fori di montaggio di quest’ultima con quelli del diaframma e del cilindro
pneumatico.
10. Inserire di nuovo le due viti a brugola (7) con una forza di serraggio non superiore a
1,58 N-m.
47
8.3 SOSTITUZIONE O LUBRIFICAZIONE DELL’O-RING DELLO STANTUFFO
1. Smontare la camera del fluido (6).
2. Estrarre il diaframma (5).
3. Smontare la ghiera di regolazione della corsa (8) e la molla (9).
4. Smontare l’anello di fermo (2) e la rondella antirotazione (1).
5. Smontare il gruppo dello stantuffo (11).
6. Sostituire l’o-ring (4) se è danneggiato, oppure lubrificarlo con un apposito grasso.
7. Rimontare lo stantuffo, l’anello di fermo e la rondella antirotazione.
8. Rimontare la molla e la ghiera di regolazione della corsa.
9. Rimontare il diaframma e la camera del fluido.
810911
12
2
3
1
4 5 67
13
Figura 6.0
48
9. RICAMBI ED ACCESSORI
9.1 RICAMBI
Sono disponibili kit della Techcon Systems per la sostituzione della camera del fluido e per la
sostituzione del diaframma .
Il kit per la sostituzione della camera del fluido comprende:
Il kit per la sostituzione del diaframma comprende:
5622VU-DVD-FHKIT
Fluid housing replacement kit
Fluid housing (6)
Fluid inlet fitting (13)
Needle cap (12)
Flat washers
Socket head cap
cap screw (7)

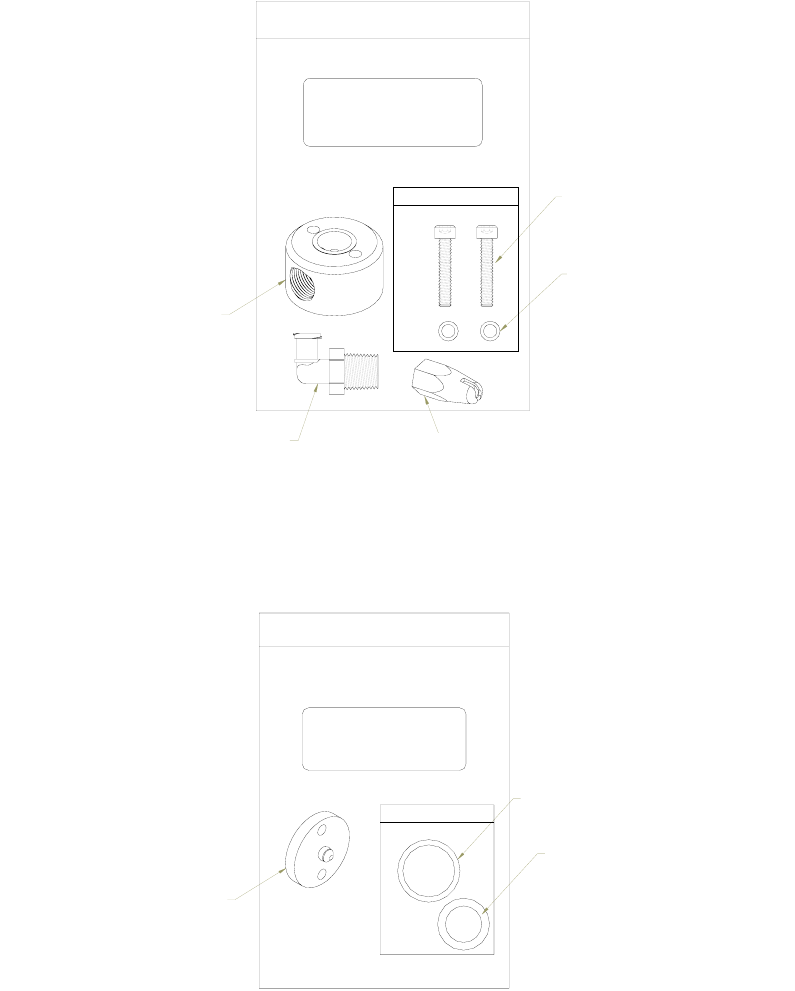

Fi
g
ura 7.0
5620UHMW-DKIT
REPAIR KIT, DIAPHRAGM VALVE
DIAPHRAGM ASSEMBLY (3)
O-RING (4)
O-RING (7)
Figure 8.0
CAMERA FLUIDO
RACCORDO ALIMENTAZIONE
FLUIDO
CAPPUCCIO UGELLO
RONDELLE PIATTE
VITE A BRUGOLA
GRUPPO DIAFRAMMA
