Betriebsanleitung SIPLACE 80S-20/F4 4 Bestückfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 4.1 Rüstungsanzeige
147
4.1.2.1 Mögliche Barcodes
Mit dieser Funktion wird die Liste der Barcodes (max. 6) angezeigt, die für das Bauelement in der
gewählten Spur bekannt sind. 4
Å Klicken Sie die Schaltfläche Mögliche Barcodes an.

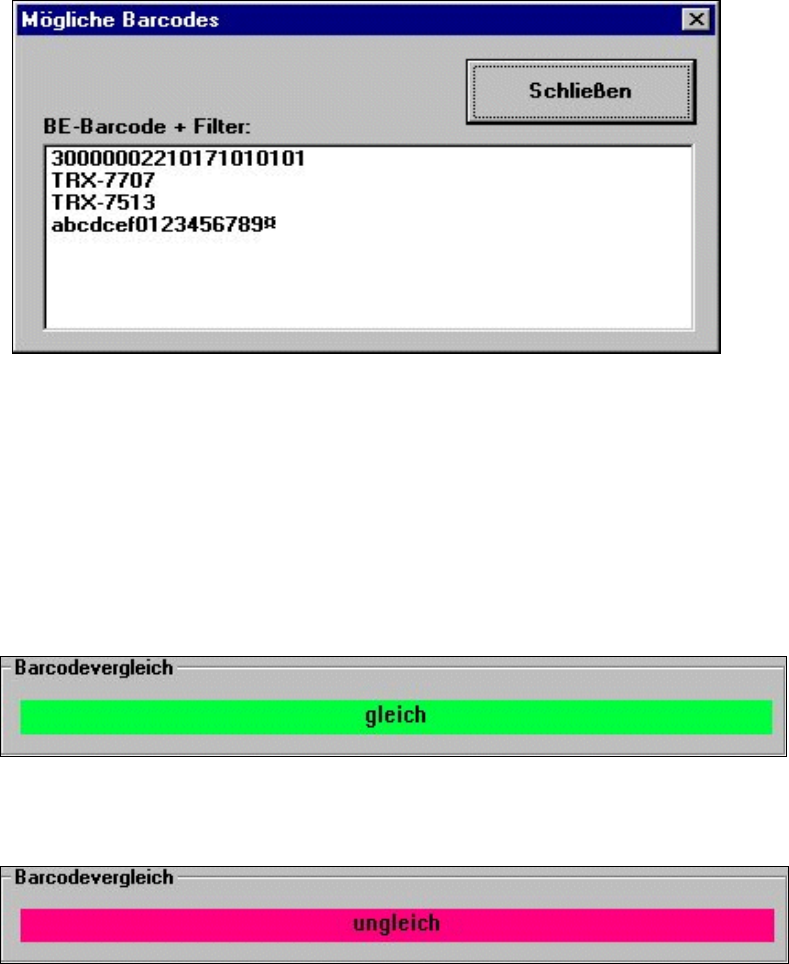

Die nachfolgende Dialogbox wird geöffnet.
4
Å Klicken Sie die Schaltfläche Schließen an. Die Dialogbox wird geschlossen.
Der mittels Barcodeleser eingelesene Barcode wird mit den möglichen Barcodes verglichen.
Dabei werden die über einen Filter ausgeblendeten Stellen (markiert durch ¤) beim Vergleich
nicht berücksichtigt.
Im Anzeigefeld des Fensters "Rüstkontrolle mit Barcode" wird das Ergebnis des Barcode-
vergleichs angezeigt (siehe nachfolgende Beispiele).
Der Barcode stimmt überein.
4
Der Barcode stimmt nicht überein.
4
4 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4
4.1 Rüstungsanzeige Softwareversion SR.406.xx Ausgabe 02/2000 DE
148
4.1.2.2 Manuelle Eingabe des Bauelemente-Barcodes
Å Klicken Sie die Schaltfläche Manuelle Eingabe an, um den Barcode von Hand einzugeben.
Die nachfolgende Eingabebox wird geöffnet.
4
Å Geben Sie den Barcode in das Editierfeld ein und schließen Sie die Eingabebox mit OK.
Der Barcodevergleich wird gestartet.
Im Anzeigefeld des Fensters "Rüstkontrolle mit Barcode" wird das Ergebnis des Barcode-
vergleichs angezeigt (siehe Abschnitt 4.1.2.1).
Å Die weitere Vorgehensweise ist in Abschnitt 4.1.2.1 beschrieben.
Betriebsanleitung SIPLACE 80S-20/F4 4 Bestückfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 4.1 Rüstungsanzeige
149
4.1.2.3 "Vollsetzen" einer leeren Spur
Sobald ein Förder in einer leeren Spur mit Bauelementen aufgefüllt ist, muss dies bestätigt wer-
den, damit der Bestückkopf wieder auf diese Spur zugreift. Dies geschieht mit Hilfe der Funktion
"Spur vollsetzen". 4
Vorgehensweise
Å Den Spurbarcode der entsprechenden Spur einlesen.
Å Den Bauelemente-Barcode von der entsprechenden Bauelementespule einlesen.
Bei übereinstimmenden Barcodes wird die Schaltfläche "Spur vollsetzen" aktiv
(siehe nachfolgende Abbildung).
4
Abb. 4.1 - 3 Fenster "Rüstkontrolle mit Barcode", Barcodevergleich positiv
4
Å Wenn der Förderer in der aktuellen Spur aufgefüllt ist, klicken Sie zur Bestätigung die Schalt-
fläche Spur vollsetzen an, oder lesen Sie den Return-Barcode an der Barcodeleiste ein.
Å Schließen Sie das Fenster mit Beenden.
4
