4-2. 設備仕様
4-2-1. 供給設備と環境条件
KE-3020/3020R
供給電源
電圧 三相
AC 200V/220V/240V/380V/400V/415V ±10％
*1
周波数 50／60 Hz
定格皮相電力
2.
2 kVA
供給空気
空気圧 0.5±0.05 MPa ドライエア
最大空気消費量 50L/min（標準状態）
*2
環境条件
動作時
温度 10
℃～35℃
精度保証温度 20℃～25℃
湿度 30～80％RH (ただし、結露なきこと)
標高 1,000m 以下
輸送及び保管
温度 －15℃～＋70 ℃
湿度 20～95％RH (ただし、結露なきこと)
騒音 75 dB (A)以下
*3
設置条件
（EN 機に
適用）
過電圧区分
過電圧
区分Ⅲ （IEC60664-1)
汚染度合い 汚染度３ （IEC60664-1)
*1 1 次側電源ケーブルは付属しておりません。
電源ケーブルの短絡等による 1 次側配線の事故保証はできませんので、ブレーカ及び電源ケーブルは責任をも
って選別お願い致します。
電源ケーブルは各相 5.5mm
2
以上のケーブルをご使用いただきますようお願い致します。
（供給電源電圧と電源ケーブルの長さによってケーブルの適合断面積が変わりますので注意してください）
ケーブル長（ｍ）
導体断面積
(mm
2
)
200V
系
400V
系
20
未満
5.5
5.5
30
8.0
5.5
40
10.0
6.0
50
14.0
6.0
・ピーク電流（AC200V、3 相電源使用時）：40A
*2 標準状態：温度 20℃、絶対圧力 0.1MPa(=100kPa=1bar)、相対湿度 65％の空気の状態。
*3 JIS Z 8731 に従い測定。
9

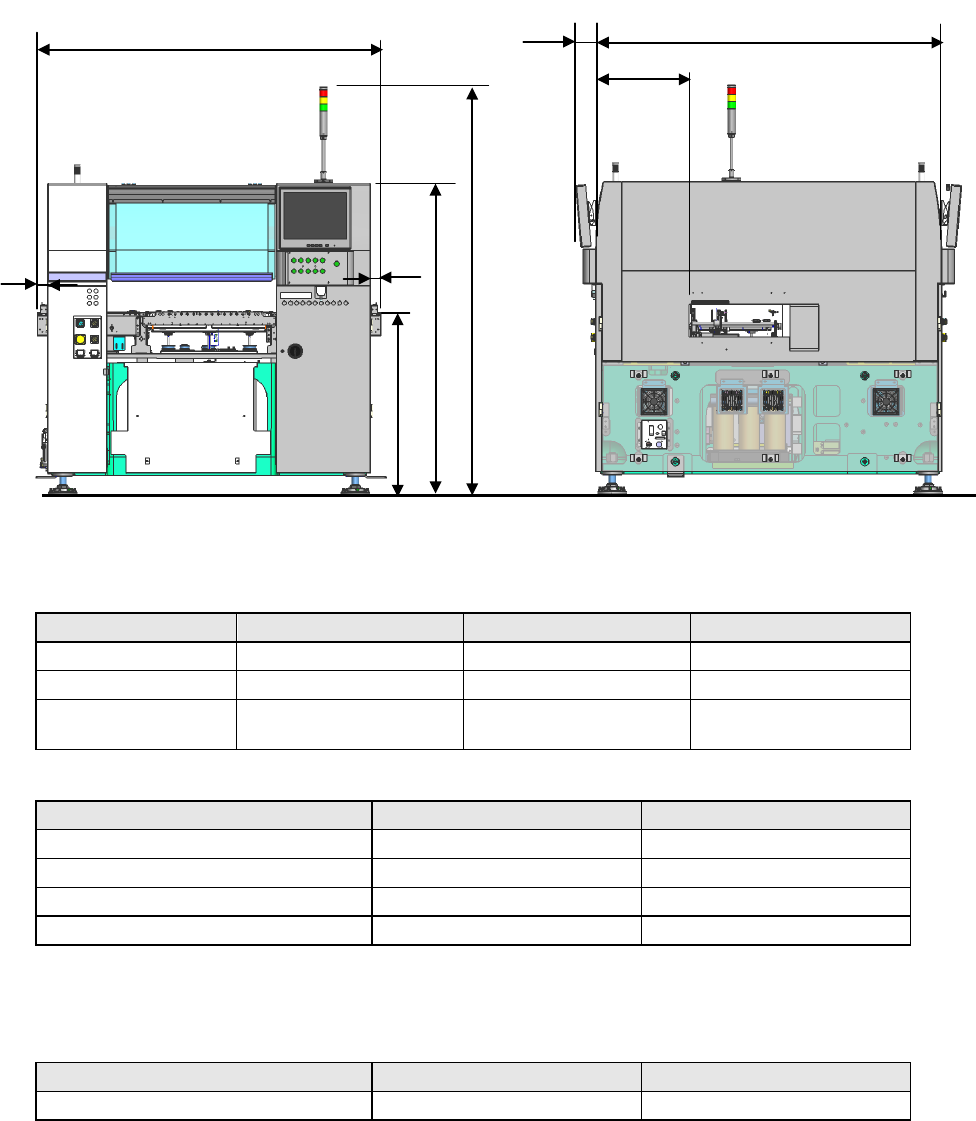

4-2-2. 外形寸法 (最大突起物を除く)
単位：mm
寸法
L
基板
L-wide
基板
XL
基板
A
（搬送長さ）
1,675
1,975
2,131
B
（
LCD
含まず）
1,690
1,690
1,890
C
（搬送出量）
50 200
228.6(L) /
222.4(R)
単位：mm
寸法
搬送高：
900mm
搬送高さ：
950mm
D
（床から搬送ﾍﾞﾙﾄ上面）
900
950
E
（床からｶﾊﾞｰ上面）
1,530
1,580
F
（床からｼｸﾞﾅﾙﾗｲﾄ上面）
2,000
2,050
G(
カバー前面から基板搬送路
)
484
484
4-2-3. 本体質量
単位：kg
機種
L
、
L-Wide
基板仕様
XL
基板仕様
KE-3020/3020R
約
2,100
約
2,250
C
A
D
B
E
F
G
C
(100)
10
4-3. 搭載サイクルタイム（1 時間あたりの部品実装数）
①レーザ認識
単位(CPH)
KE-3020
/
KE-3020R
基準レール
手前基準
奥基準
基板サイズ
Ｌ,L-Wide
XL
Ｌ,L-Wide
XL
部品高さ
12mm
17,100
-
15,000
-
20mm
15,900
-
14,000
-
25mm
-
15,300
-
-
*1 搭載素子 0603,1005 コンデンサを 200×200mm の基板上に、0°、90°、180°、270°の角度で 400 点、
順次搭載した時の 1 時間当たりの搭載可能点数です。 (IPC9850 準拠)
*2 供給装置は、電動フィーダ（EF08HS）を使用。
*3 LNC60 ヘッドでの 6 ノズル同時吸着順次搭載です。
*4 0402 のみを搭載した場合、搭載動作が異なるため、サイクルタイムが半分程度になります。
*5 奥基準はフロントにテープフィーダをかけた場合のサイクルタイムです。
②画像認識
単位(CPH)
使用ヘッド
MNVC6
ヘッド（オプション）
IC
ヘッド
基板対応サイズ
Ｌ,L-Wide
XL
Ｌ,L-Wide
XL
部品供給装置
テープフィーダ同時吸着
5,800
4,600
-
-
TR-1SNR
4,300
3,500
2,200
2,000
TR-5SNX
3,400
3,000
2,100
1,800
TR-6SNX/6SXLX
1,200
1,100
1,300
1,100
*1 搭載素子 10mm 以下の QFP・BGA を 330×250mm の基板上に、0°、90°、180°、270°の角度で 36
点、順次搭載した時の 1 時間当たりの搭載可能点数です。
*2 テープフィーダは、外形サイズ □10mm 以下のリード部品をリア側のテープフィーダより搭載する場合の
サイクルタイムです。
*3 L、L-wide 基板対応機は、部品高さ 12mm 仕様です。
*4 ATC 交換、基板搬送、BOC マーク認識時間は含みません。
