4-7. 対象基板
4-7-1. 基板搬送方向
右流れ（正面から見て、左から右方向に搬送）
左流れ（正面から見て、右から左方向に搬送）
注：工場出荷時に対応。
4-7-2. 基板寸法と質量
1)
基板寸法
（単位：mm）
最小寸法（
L
1
×W
1
）
注
1
注
2
最大寸法（
L
2
×W
2
）
注
1
注
2
厚さ
T
L 基板仕様
50×30（基板幅自動調整機
能付の場合は 50×50）
410×360
0.3～4.0
L-Wide 基板仕様
510×360
XL 基板仕様
610×560
注 1： L は、搬送方向寸法を､W は、L と直角方向を示し、W/L=2 以下とする。
注 2： 切り欠き基板、異形基板につきましては、別途ご相談ください。
注 3： 基板材質・基板色によらず、反射率の低い基板はセンサで検出できない場合があります。
2)
基板質量の最大許容値
2,000g
3)
基板反り許容値
50mm 当たり 0.2mm 以下で、上反り、下反り共に 1mm 以下（JIS B 8461 に準ずる）。
15
4-7-3. 基板搬送部品搭載不可範囲
*1： 工場出荷時の寸法となります。センタリングピン（オプション）使用時に制限範囲が追加となります。
*2： 基板幅自動調整機能装着時は、最小：50mm となります。

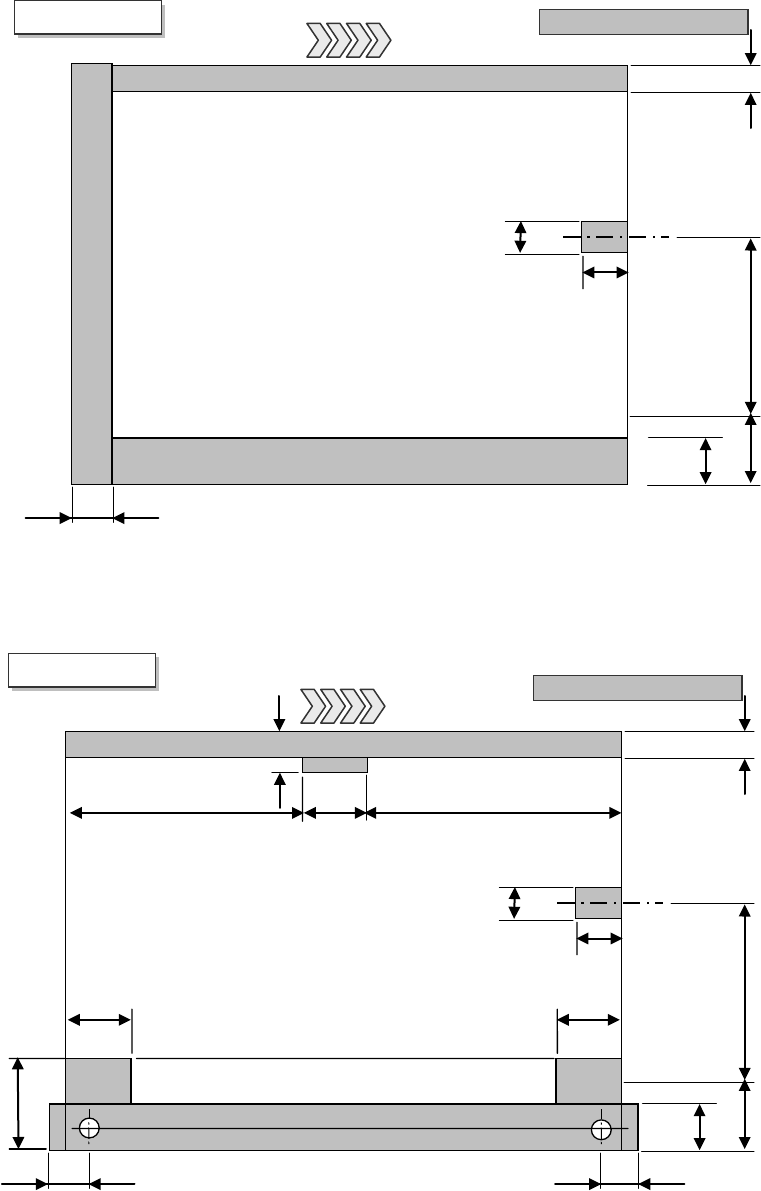

図
1
部品搭載不可範囲
4-7-4. サポートピン設置不可範囲
*1： センタリングピン（オプション）使用時に制限範囲が追加となります。
図
2
サポートピン設置不可範囲（L 基板仕様）
基板上面図
搭載不可範囲
基板搬送方向
3mm
3mm
L基板仕様 30～360mm *2
L-wide基板仕様 30～360mm *2
XL基板仕様 30～560mm *2
5±0.1mm 特注5～7mm（工場出荷対応) *1
6mm(ピンの直径が4mmの場合) *1
5±0.1mm *1
L基板仕様 50～410mm
L-wide基板仕様 50～510mm
XL基板仕様 50～610mm
搬送レール固定側
基板下面図
サポートピン設置不可範囲
基板搬送方向
26mm *1
39.3mm *1
26.5mm *1
13mm
26mm *1
26.5mm *1
20mm
23mm
22.6mm
0～187mm 可動部
4.5mm
搬送レール固定側
16
図
3
サポートピン設置不可範囲（L-Wide 基板仕様）
注：基板搬送方向が、反対方向（左流れ）の時は、サポートピン設置不可範囲は、上図と左右対称になります。
*1： センタリングピン（オプション）使用時に制限範囲が追加となります。
図
4
サポートピン設置不可範囲（XL 基板仕様）
基板下面図
サポートピン設置不可範囲
基板搬送方向
26mm *1
39.3mm *1
26.5mm *1
13mm
26mm *1
26.5mm *1
20mm
23mm
22.6mm
0～280.6mm 可動部
6.5mm
搬送レール固定側
28mm
18.5mm
312mm(右→左流れ)
269.9mm(左→右流れ)
基板下面図
サポートピン設置不可範囲
基板搬送方向
31.1mm
20mm
23mm
22.6mm
0～187mm 可動部
4.5mm
搬送レール固定側
13mm
