26
5-2-12. はんだ印刷認識搭載位置補正（工場出荷オプション）
プリント基板には伸縮する性質があるので、はんだ印刷位置とパッド間のずれが生じた場合、基板のパッド上に部
品を搭載すると、リフロー後の搭載位置にずれが発生することがあります。
はんだ印刷認識搭載位置補正機能は、プリント基板の伸縮によって生じるはんだ印刷のずれを画像認識し、パッ
ドではなく印刷されたはんだの上に部品を搭載することで、セルフアライメント効果を利用し、リフロー後の
搭載位置精度の向上を目的にします。

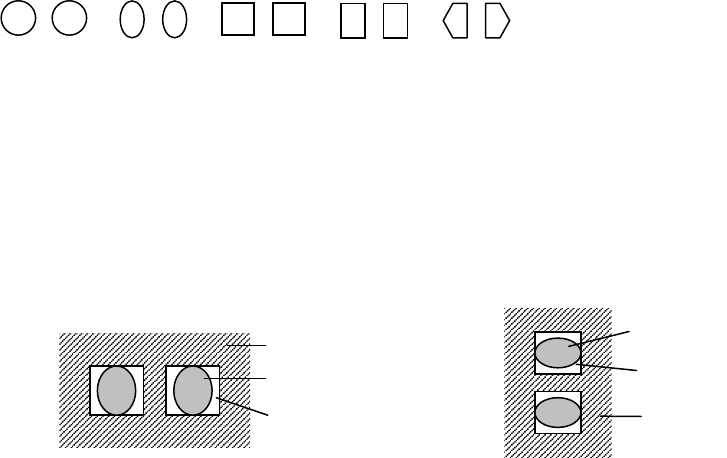

①対象はんだ形状
プリント基板のパッド上に印刷された角チップ用の 2 点で 1 組の対称形状なクリームはんだ。
※はんだ印刷の形状は対称形状であること。対称形状でない場合は正確な補正量を検出できない。
形状は円、楕円、正方形、長方形、五角形とする。 （
※その他形状は認識確認が必要
）
②対象はんだ
共晶はんだ（ニホンハンダ：RX363-92MYO（S））、鉛フリーはんだ（タムラ化研：TFL-204F-111S）
（※ 括弧内は動作確認済みのはんだ ）
③対応チップサイズ
0402、0603、1005、1608、2012、3216
※ただし、1 対のはんだの大きさは短辺 0.16mm 以上、長辺 3.2mm 以下に相当する映像が得られること。
④対象はんだ姿勢
0°、90°、180°、270°（ カメラに対する角度誤差 ±3°以内）
＜はんだ姿勢 0°、180°＞ ＜はんだ姿勢 90°、270°＞
⑤対象基板材質とパッド材質
・基板材質：ガラエポ、紙フェノール、フレキ、セラミック
・パッド材質：金、銅、はんだレベラー
※ はんだペーストのコントラストが得られること。はんだの印刷状態やシルク印刷、パターン等、基板の状態により検
出領域内にはんだと同程度の明るさの部分があり、はんだのみが明るく見える映像を得られない場合は、認識
補正できない場合があります。このような場合はコントラストの得られる位置を再設定する必要があります。
基板
はんだ
パッド
基板
パッド
はんだ
27
5-2-13. 漏電ブレーカ（工場出荷オプション）
標準ブレーカは、過電流、短絡時に動作する遮断器を使用していますが、漏電ブレーカに変更することで漏電
発生時の遮断を可能とし、漏電による感電、装置の故障を防ぎ、より安全に装置を取り扱うことができます。
5-2-14. フラクサ（工場出荷オプション）
BGA、CSP、フリップチップ等のボール端子部品に、フラックスを転写するためのフラックス供給装置です（接着剤、
クリームはんだは対象外）。
装置への取り付け方法として、２種類を用意しました。
＜設置箇所＞
設置位置
備考
リアバンクへの取り付け リアバンクへの部品供給本数に制限があります。
メカ式バンク用
メカ式
8mm
テープフィーダ
12
本分の装着箇所を利用します。
（別途、コネクタブラケットオプションが必要です。）
電動式バンク用 電動式 8mm テープフィーダ 6 本分の装着箇所を利用します。
ベースフレームへの取り付け
MTC との同時装着が行えません。
リアバンクへの部品供給に制限はありません。
注：電動バンク取り付けタイプは、一括交換台車 RF に対応していません。
＜設備仕様＞
項目
仕様
備考
1
対象フラックス粘度
8.4Pa
・
s
～
22.0Pa
・
s
2
転写搭載時タクト
1,100cph
各
XY
移動距離
450mm
以下の場合
3
キャビティ
寸法
※ 注
3
深さ
Min 0.02mm (±5μm)
Max 0.2mm (±10%)
大きさ
Max 30mm×30mm
※注
1
、※注
2
単キャビティ仕様の最大サイズ
キャビティ数
1
～
4
個
上面と下面で最大
8
個
4
消費電力
DC24V/0.3A
5
寿命
5
年
（
22
時間
×300
日）／
1
年
6
定期交換部品
電磁弁、シリンダ
交換の目安は
2
年
7
消耗品
フラクサプレート、フラックスコンテナ
交換の目安は
1
年
※注 1：使用部品の最大サイズに対して、周囲 3mm の余裕を持たせたキャビティサイズであること。
※注 2：複数キャビティ仕様の場合、30mm×30mm 以内に全てのキャビティが収まること。
※注 3：ＪＵＫＩ標準設定品以外の寸法をご要望の場合、担当営業へご相談ください。
標準設定品
品番
キャビティ寸法
フラクサプレート 120/200
40044090
大きさ：
X=30mm, Y=30mm
深さ ：表面
0.12mm/
裏面
0.20mm
フラクサプレート
30/50/70/100
40044091
大きさ：Ｘ
=30mm , Y=14mm
深さ ：表面 A 0.03mm/表面 B 0.05mm
裏面 A 0.10mm/ 表面 B
0.07mm
28
5-2-15. メインラインフィルタ（工場出荷オプション）
本体装置への突発的な水気の浸入を防ぎます。
エアー供給装置、エアー配管などのトラブルにより正常にドライエアが供給できなくなってしまった際に本装置を保
護します。
5-2-16. イオナイザ（工場出荷オプション）
本装置内のイオンバランスを整え静電気の除去と発生を抑えます。
静電気による部品への悪影響だけでなく、吸着搭載動作への影響も抑え、より安定した生産を行うことを可能
とします。
5-2-17. IC 回収ベルト（オプション）
※メカ式バンク用、電動式バンク用で装置が異なります。 それぞれに対応した装置をご利用ください。
画像認
識装置による、リード曲がりやリード浮き判定されたＩＣ部品を１つずつ分離して回収します。
送り
ピッチの設定は、数値設定で容易に設定変更することができます。
・対象
部品サイズ ：□10mm ～ □50mm で、部品高さ 1mm 以上必要です。
・ベルト送りピッチ ：15mm ～ 55mm（5mm ピッチで設定可能）
・回収可能数 ：5 ～ 16 個
・占有ポジション数 ：9
5-2-18. テープカッタユニット (電動式バンク仕様のオプション)
搭載後のテープを自動的にカットし、一括処理します。
本体に取り付ける一体化装備タイプで、固定バンクと一括交換台と共通に使用できます。
電源は、KE-3020/3020R 本体コネクタから供給します。
5-2-19. オートテープカッター (メカ式バンク仕様のオプション)
搭載後のテープを自動的にカットし、一括処理します。
一括交換台機構への一体化装備タイプの供給となります。
5-2-20. コネクタブラケット（メカ式固定バンク仕様のオプション）
粘着テープフィーダ、IC 回収ベルト、DTS 等を接続する際に必要なユニットです。
フィーダ一括交換機能オプションが選択された場合は不要です。
5-2-21. FCS（オプション）
FCS（Flexible Calibration System）は、ガラスの治具基板上に、VCS 認識またはレーザ認識した治具部品
を搭載した後、プログラム上の設定値と実際搭載した位置の差をカメラで自動測定し、搭載時のオフセット値を
算出する機能です。
一連の操作は、基板をセットアップし、プログラムを読み込むことで自動的に行われます。
FCS を使用することで、移設や定期メンテナンス時に精度維持を確認・調整することができます。
