14 4- 7. 対象基板 4-7- 1. 基板搬送方向 右流れ（正面か ら見て、左から右 方向に搬送） 左流れ（正面か ら見て、右から左 方向に搬送） 注：工場出荷時 に対応。 4-7- 2. 基板寸法と質量 1) 基板寸法 （単位： mm ） 最小寸法（ L 1 ×W 1 ） 注 1 注 2 最大寸法（ L 2 ×W 2 ） 注 1 注 2 厚さ T L 基板仕様 50×30 （基板幅自動 調整機 能付の 場合は 50×50 ） 4…
13
4-6. 搭載精度Ｘ、Ｙ、θ
*1 レーザ認識部品の規格値は「Cpk≧1」。
*2 画像認識補正時の精度は、部品基準マークまたは、基板基準マークからの絶対値とします。
*3 0402 の装着精度の装着精度は、一辺 30mm の対角にエリアフュディーシャルマークを置き、その
中の□20mm 内に 1 ノズル 16 点、1 ブロック計 96 点を 5 ブロック、合計 480 点搭載した場合です。
搭載位置（Ｘ、Ｙ）
（単位：μm）
レーザ 画像（VCS）
LNC60 FMLA
VCS
（
LNC60
ヘッドの場
合）
VCS（IC ヘッドの場合）
角チップ
0402,0603
±50 ― ― ―
角チップ
1005
以上
±50 ±50 ― ―
QFP
（ピッチ 0.5, 0.4, 0.3）
±40
（部品位置決めマーク使用時）
±30
（部品位置決めマーク使用時）
搭載姿勢（
θ
）
（単位：°）
レーザ
画像（
VCS
）
サイズ
LNC60 FMLA
VCS
（
LNC60
ヘッドの場合）
VCS
（
IC
ヘッドの場合）
角チップ
0402 ±5.0 ―
― ―
0603 ±3.0 ―
1005 ±2.5 ±2.5
1608 以上
±2.0 ±2.0
QFP
(ピッチ
0.5,0.4,0.3)
50mm 以上
― ―
－
±0.04
40mm
以上
50mm
未満
― ―
－
±0.05
30mm
以上
40mm
未満
― ― ±0.11 ±0.07
20mm
以上
30mm
未満
― ― ±0.12 ±0.1
10mm
以上
20mm
未満
― ― ±0.22 ±0.2
10mm 未満
― ― ±0.33 ±0.3
隣接ピッチ
・0402 ： 0.15mm
・0603 ： 0.20mm
14
4-7. 対象基板
4-7-1. 基板搬送方向
右流れ（正面から見て、左から右方向に搬送）
左流れ（正面から見て、右から左方向に搬送）
注：工場出荷時に対応。
4-7-2. 基板寸法と質量
1)
基板寸法
（単位：mm）
最小寸法（
L
1
×W
1
）
注
1
注
2
最大寸法（
L
2
×W
2
）
注
1
注
2
厚さ
T
L 基板仕様
50×30（基板幅自動調整機
能付の場合は 50×50）
410×360
0.3～4.0
L-Wide 基板仕様
510×360
XL 基板仕様
610×560
注 1： L は、搬送方向寸法を､W は、L と直角方向を示し、W/L=2 以下とする。
注 2： 切り欠き基板、異形基板につきましては、別途ご相談ください。
注 3： 基板材質・基板色によらず、反射率の低い基板はセンサで検出できない場合があります。
2)
基板質量の最大許容値
2,000g
3)
基板反り許容値
50mm 当たり 0.2mm 以下で、上反り、下反り共に 1mm 以下（JIS B 8461 に準ずる）。
15
4-7-3. 基板搬送部品搭載不可範囲
*1： 工場出荷時の寸法となります。センタリングピン（オプション）使用時に制限範囲が追加となります。
*2： 基板幅自動調整機能装着時は、最小：50mm となります。

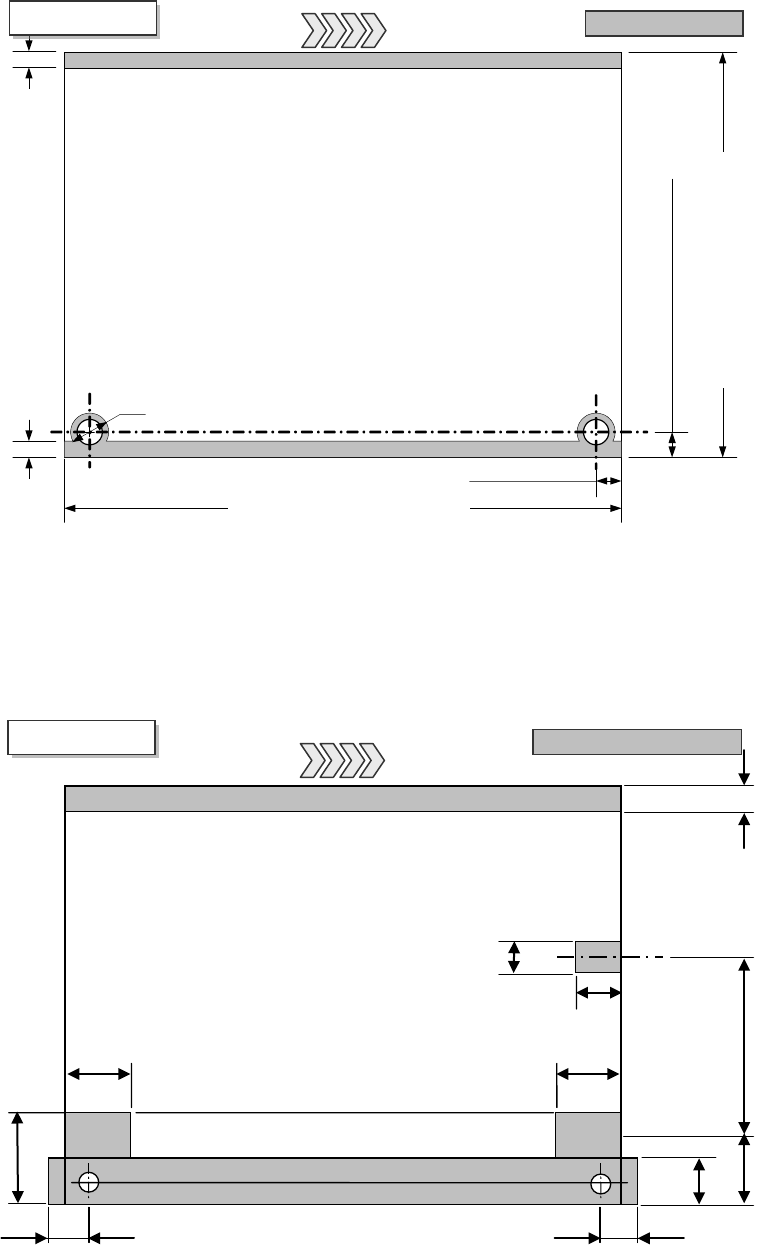

図
1
部品搭載不可範囲
4-7-4. サポートピン設置不可範囲
*1： センタリングピン（オプション）使用時に制限範囲が追加となります。
図
2
サポートピン設置不可範囲（L 基板仕様）
基板上面図
搭載不可範囲
基板搬送方向
3mm
3mm
L基板仕様 30～360mm *2
L-wide基板仕様 30～360mm *2
XL基板仕様 30～560mm *2
5±0.1mm 特注5～7mm（工場出荷対応) *1
6mm(ピンの直径が4mmの場合) *1
5±0.1mm *1
L基板仕様 50～410mm
L-wide基板仕様 50～510mm
XL基板仕様 50～610mm
搬送レール固定側
基板下面図
サポートピン設置不可範囲
基板搬送方向
26mm *1
39.3mm *1
26.5mm *1
13mm
26mm *1
26.5mm *1
20mm
23mm
22.6mm
0～187mm 可動部
4.5mm
搬送レール固定側
