3. 机器的安装 QD023-14
116 NXT 安装手册

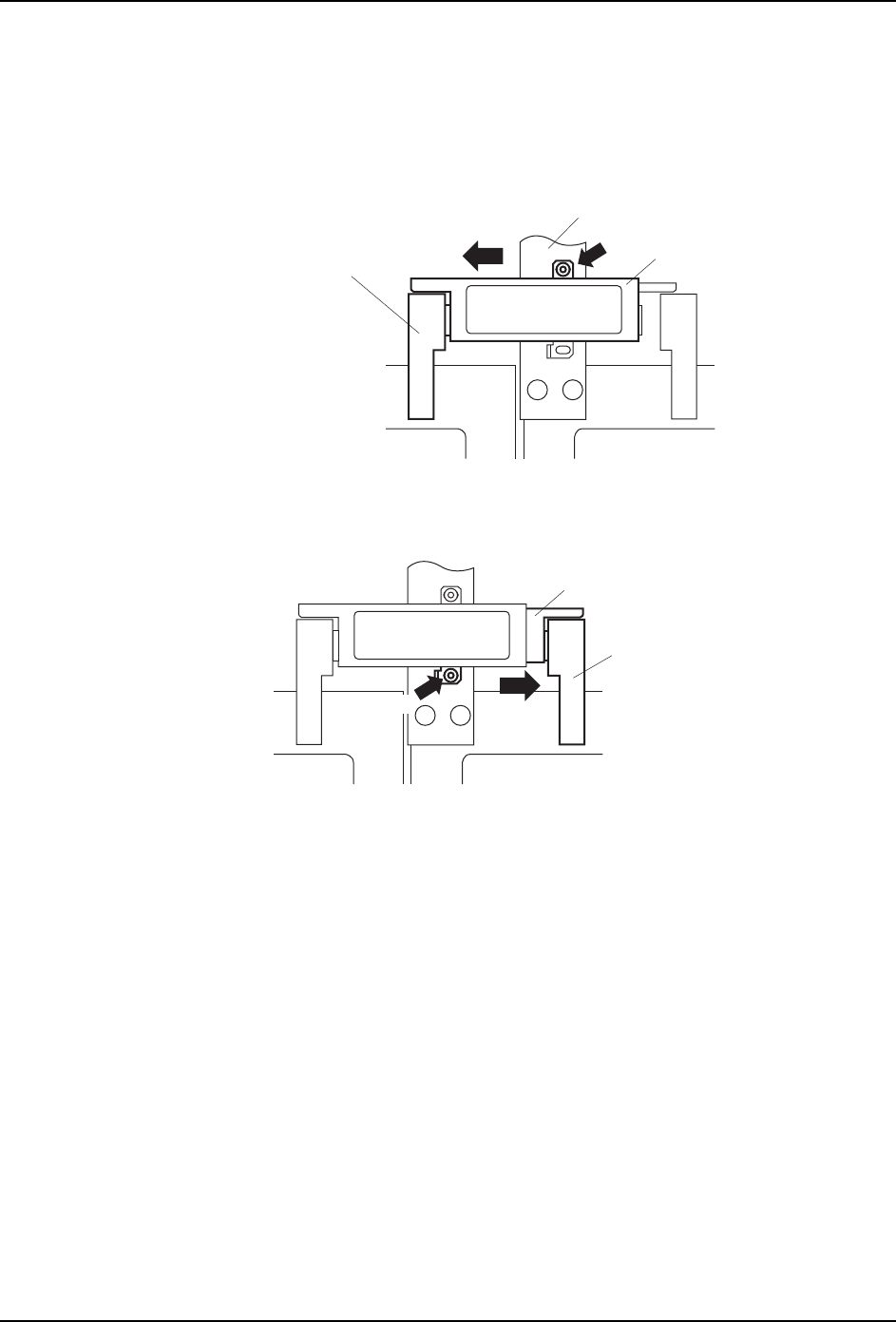

3.8.2 安装方法
1. 确认连接基座的接插头筋板种类以及是否适合连接的基座。
2. 将连接基座的接插头插入左侧的侧盖板接插头内。
3. 使用连接基座的接插头筋板上方的长孔，用螺栓固定在无缝盖罩支架上。
4. 向右按下连接基座的接插头下侧的枢纽，插入到右侧的侧盖板接插头中。
5. 一边用手按住不要使右侧的接插头落，一边将连接基座的接插头筋板下侧用螺栓固定。
6(76
ջⲪᵓᦦ༈ㄟᵓ
᮴㓱Ⲫ㔽ᬃᶊ
ᅮ
䖲ᑻᦦ༈ㄟᵓ
6(76
ᅮ
ջⲪᵓᦦ༈ㄟᵓ
䖲ᑻᦦ༈ㄟᵓ
QD023-14 3. 机器的安装
NXT 安装手册 117
3.8.3 改造工程
为了安装连接基座的接插头筋板以及侧盖板，在 NXT 基座和无缝盖罩支架上制作螺孔。其
次，在侧盖板上安装短路导线后，移设到 NXT 基座背面。
必要的元件

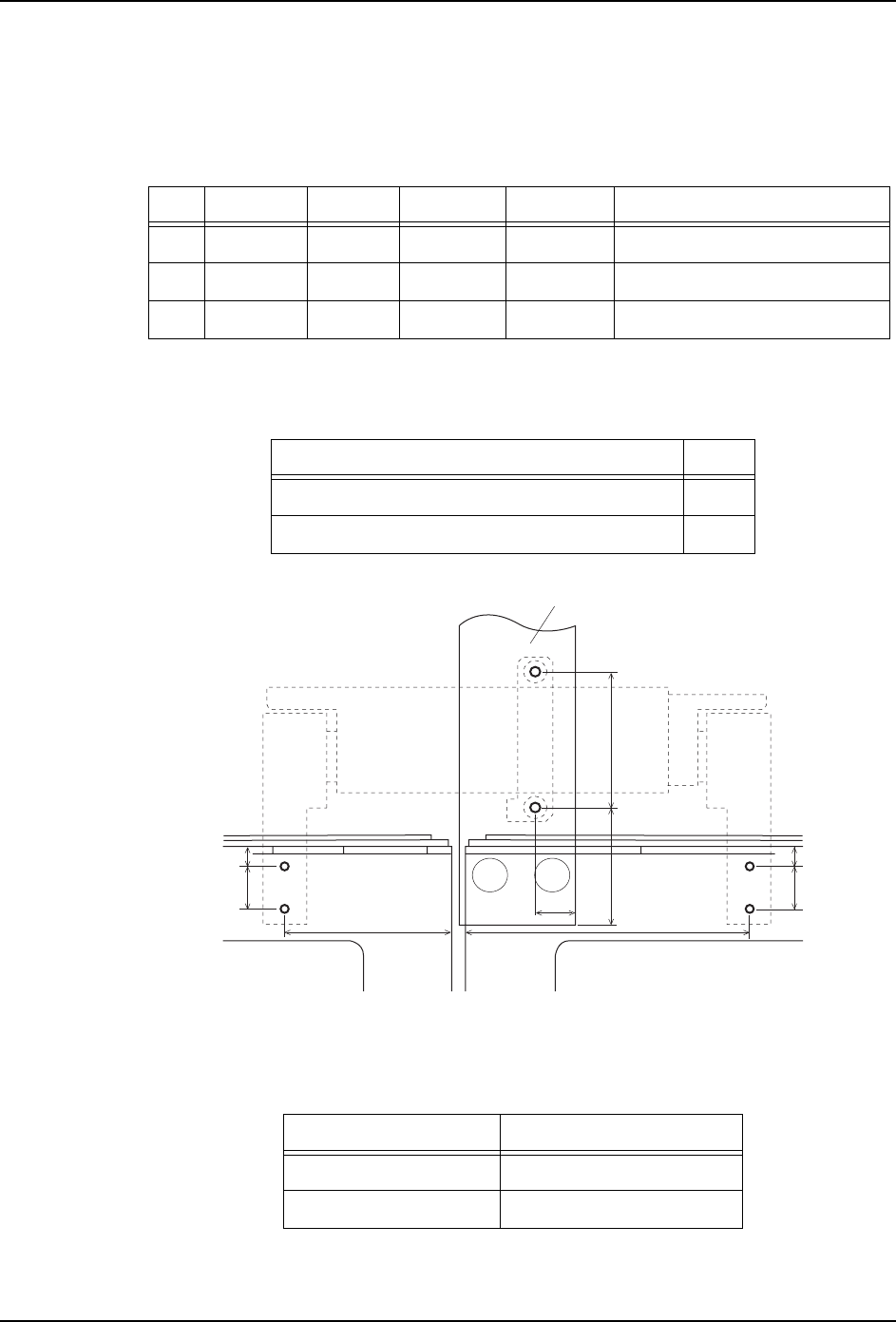

与 NXT 基座对无边界盖罩支架的丝锥加工
参照下图，请做丝锥加工。

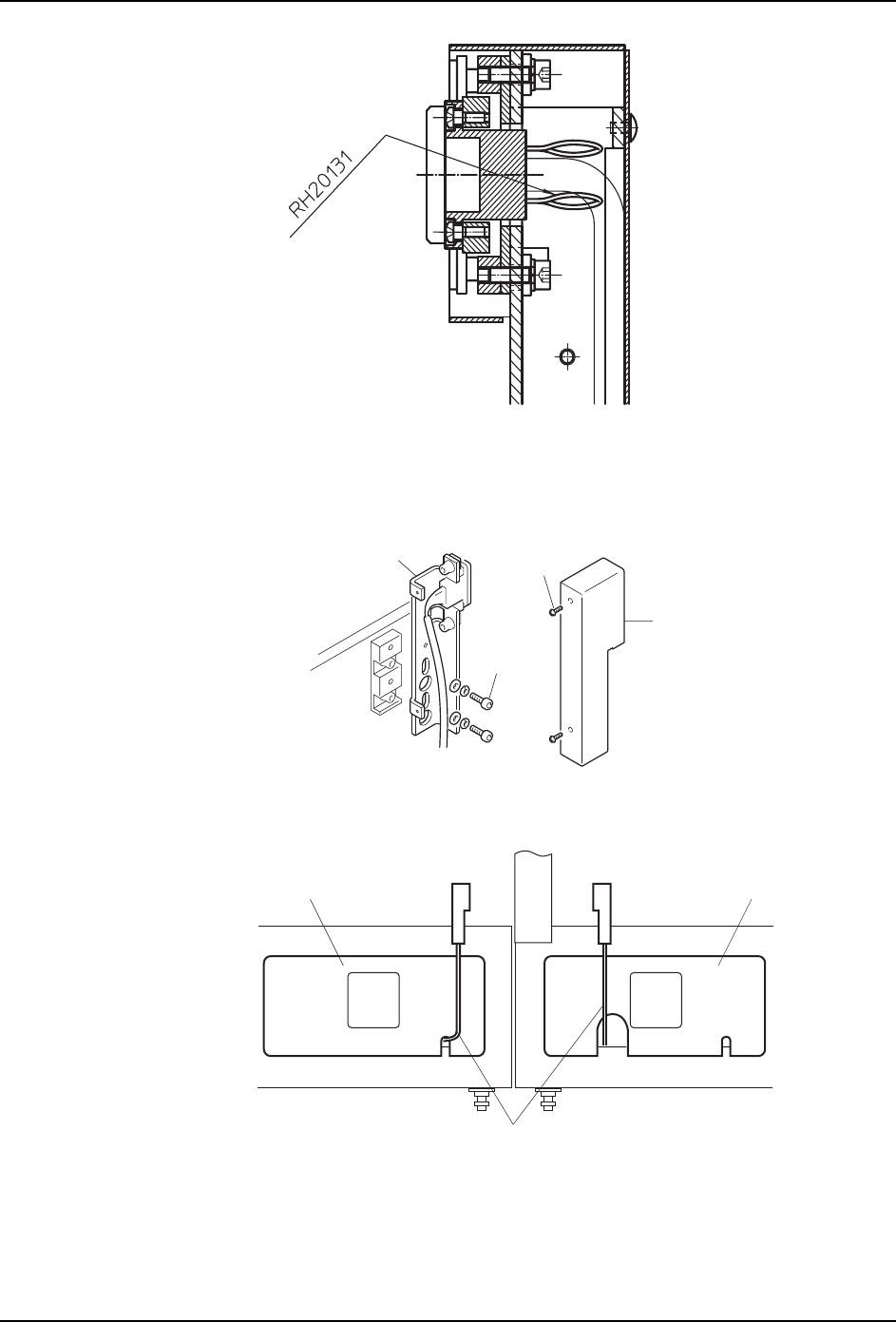

对用于侧盖板的接插头的改造和移设
1. 安装用于侧盖板的接插头的短路导线 (RH20131)。
No. 型号 型号名 2M 用个数 4M 用个数 备注
1 PB44281 盖罩 1 1 基座保护盖罩(有2个缺口)
2 PB00655 盖罩 - 1 基座保护盖罩(有1个缺口)
3 PH20131 导线 1 1 侧盖板接插头短路电线
加工螺孔地方 尺寸
NXT 基座 : 用于侧盖板接插头支架 M5
无边界盖罩支架 : 用于连接基座的接插头筋板 M4
6(76
ऩԡ˖PP
᮴䖍⬠Ⲫ㔽ᬃᶊ
1;7ᑻ 1;7ᑻ
0
0
0
0
0
0
接插头名 短路的针
CN27A 11-12 之间和 13-14 之间
CN28A 11-12 之间和 13-14 之间
3. 机器的安装 QD023-14
118 NXT 安装手册
2. 将用于侧盖板的连接插头支架设置到 NXT 基座背面。
a. 用螺栓 (2 个 ) 将接插头支架固定在基座上。
b. 用螺丝 (2 个 ) 安装盖板。
3. 安装带有缺口的保护盖板，将用于侧盖板的接插头的导线穿过缺口。将保护盖板固定在
基座上。
01SET-0058
Ⲫ㔽
㶎ϱ
㶎ᷧ
ᦦ༈ㄟᵓ
6(76
ᏺ㔎ষⱘֱᡸⲪᵓ
3%
ᏺ㔎ষⱘֱᡸⲪᵓ
3%
ջⲪᵓᦦ༈ᇐ㒓
6(76
