3. 机器的安装 QD023-14 54 NXT 安装手册 3.7.3 连接 2 台 2M 基座 跨接开关及双列直插开关的设定 请按照以下设定基座内的接口电 路板和远程控制 I/O 电路板上的跨接开关及双列直插开关 。 各电路板的位置请参照 NXT 机械手册。 注意 在进行操作前，必须切断机器的 电源。 ᑻ ࠊㆅ ݙ ষ ⬉ 䏃 ᵓ 1;76(76E
QD023-14 3. 机器的安装
NXT 安装手册 53
特殊连接

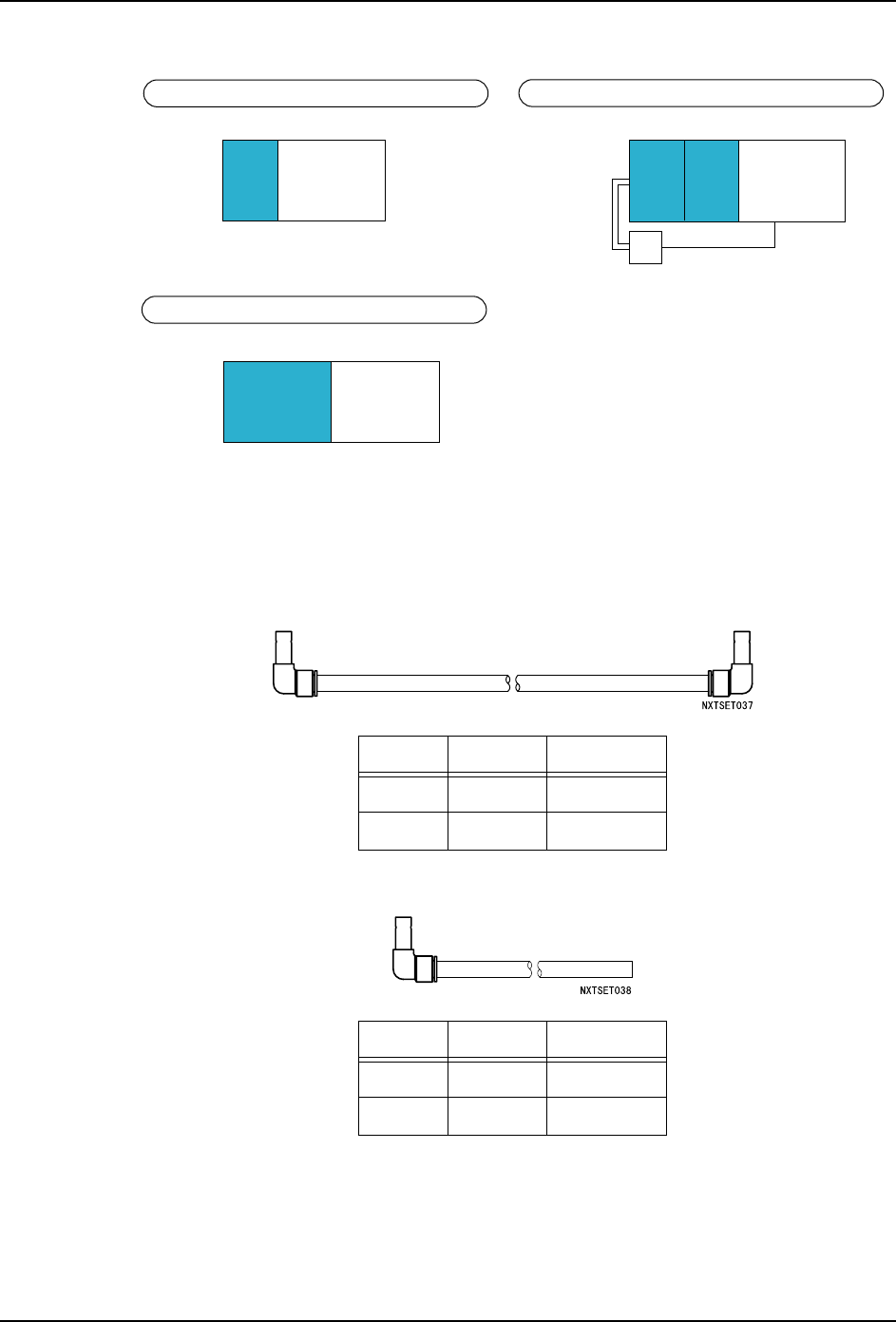

3.7.2 关于气源配管
在基座连接时，各增设类型中需要以下的配管。配管的种类及根数根据各增设类型而不同，
请参照各类型的项目准备配管。
T1 配管
T2 配管
6(76
㞾ゟ0ᑻ
0ᑻᎺջ䆒0ᑻ
0ᑻᎺջ䆒0ᑻ
䆒⫼0ᑻ 㞾ゟ0ᑻ
0ᑻᎺջ䆒0ᑻ
ⳳぎ⋉%2;
0ᑻ
㞾ゟ0ᑻ
0ᑻ
图号 品名 个数 / 连接
PZ16570 配管 2
A40687 弯头 4
图号 品名 个数 / 连接
PZ11190 配管 2
A40687 弯头 2
3. 机器的安装 QD023-14
54 NXT 安装手册

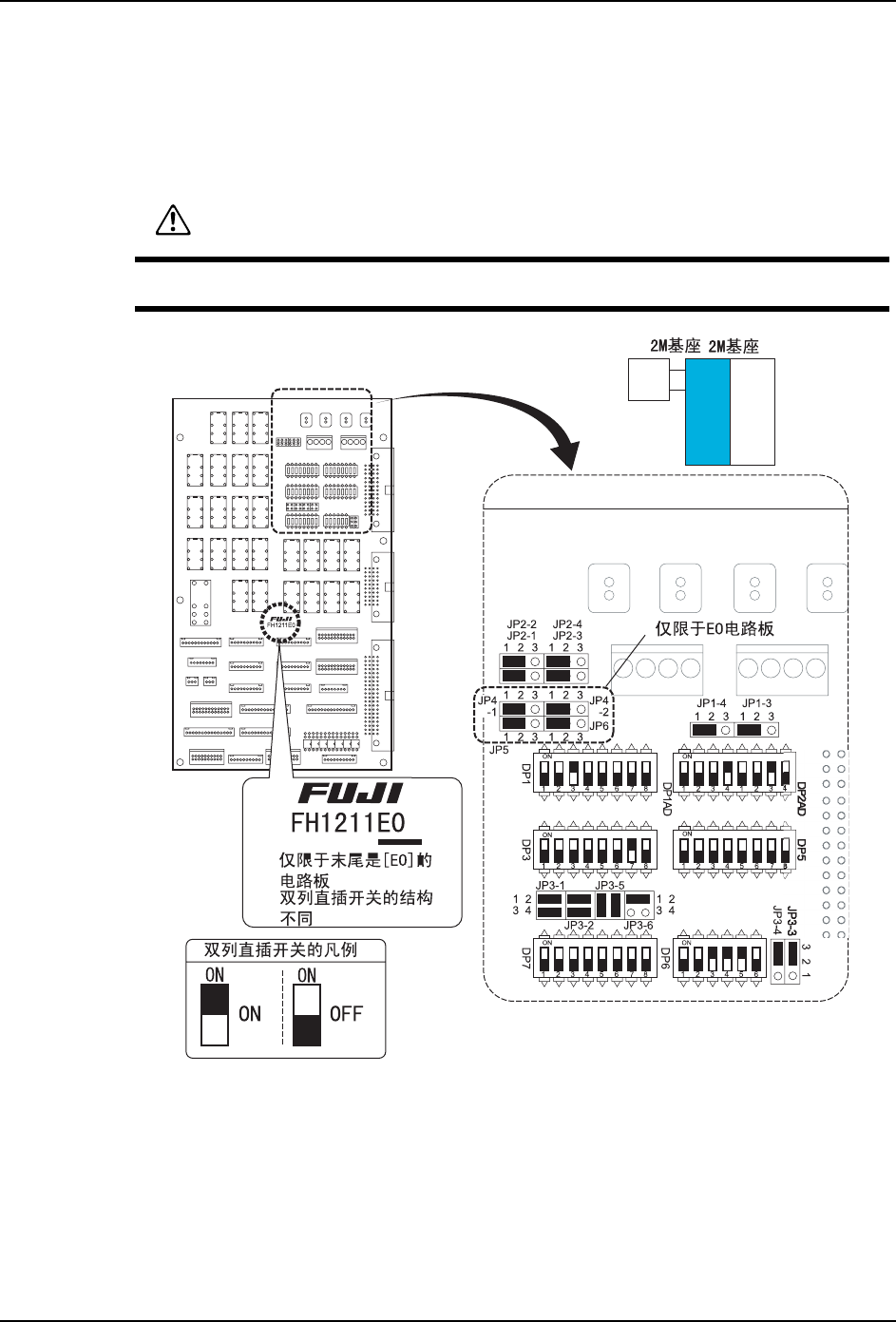

3.7.3 连接 2 台 2M 基座
跨接开关及双列直插开关的设定
请按照以下设定基座内的接口电路板和远程控制 I/O 电路板上的跨接开关及双列直插开关。
各电路板的位置请参照 NXT 机械手册。
注意
在进行操作前，必须切断机器的电源。
ᑻࠊㆅݙষ⬉䏃ᵓ
1;76(76E
QD023-14 3. 机器的安装
NXT 安装手册 55
6D
