3. 机器的安装 QD023-14 38 NXT 安装手册 3.4.4 跨接开关及双列直插开关的 设定 （使用单独基座时） 请按照以下设定基座内的接口电 路板和远程控制 I/O 电路板上的跨接开关及双列直插开关 。 各电路板的位置请参照 NXT 机械手册。 单独使用 2M 基座时 注意 在进行操作前，必须切断机器的电 源。 ᑻ ࠊㆅ ݙ ষ ⬉ 䏃 ᵓ 6E
QD023-14 3. 机器的安装
NXT 安装手册 37
3.4.3 气源管
将外部供气软管与机器相连接，调节调节器使气压达到规定值。因为需要松开基座上的模
组，因此该操作必须在进行机器的水平调整之前完成。如果基座上未连接有模组，则此操作
无需在水平调整前进行。
连接方法
1. 在供气软管头上安装连接插座，并将该插座与机器的气源连接口相连接。
2. 将供气拉杆拉至 ON，向机器供气。
3. 接通机器电源后，调节气压。
4. 向上拉动过滤调节器的把手，解除锁定。
5. 转动把手，调节气压，使其指向 0.5 MPa。
备注 )数字式压力表位于基座正面。
6. 按下过滤调节器的把手并将其锁定。
备注 )软管需另外配置。
警告
取下基座上的屏罩，并在其开口部分进行操作时，请留意没有其他操作者在插入模
组。因为插入的模组有可能将手指夹断。
3. 机器的安装 QD023-14
38 NXT 安装手册
3.4.4 跨接开关及双列直插开关的设定 （使用单独基座时）

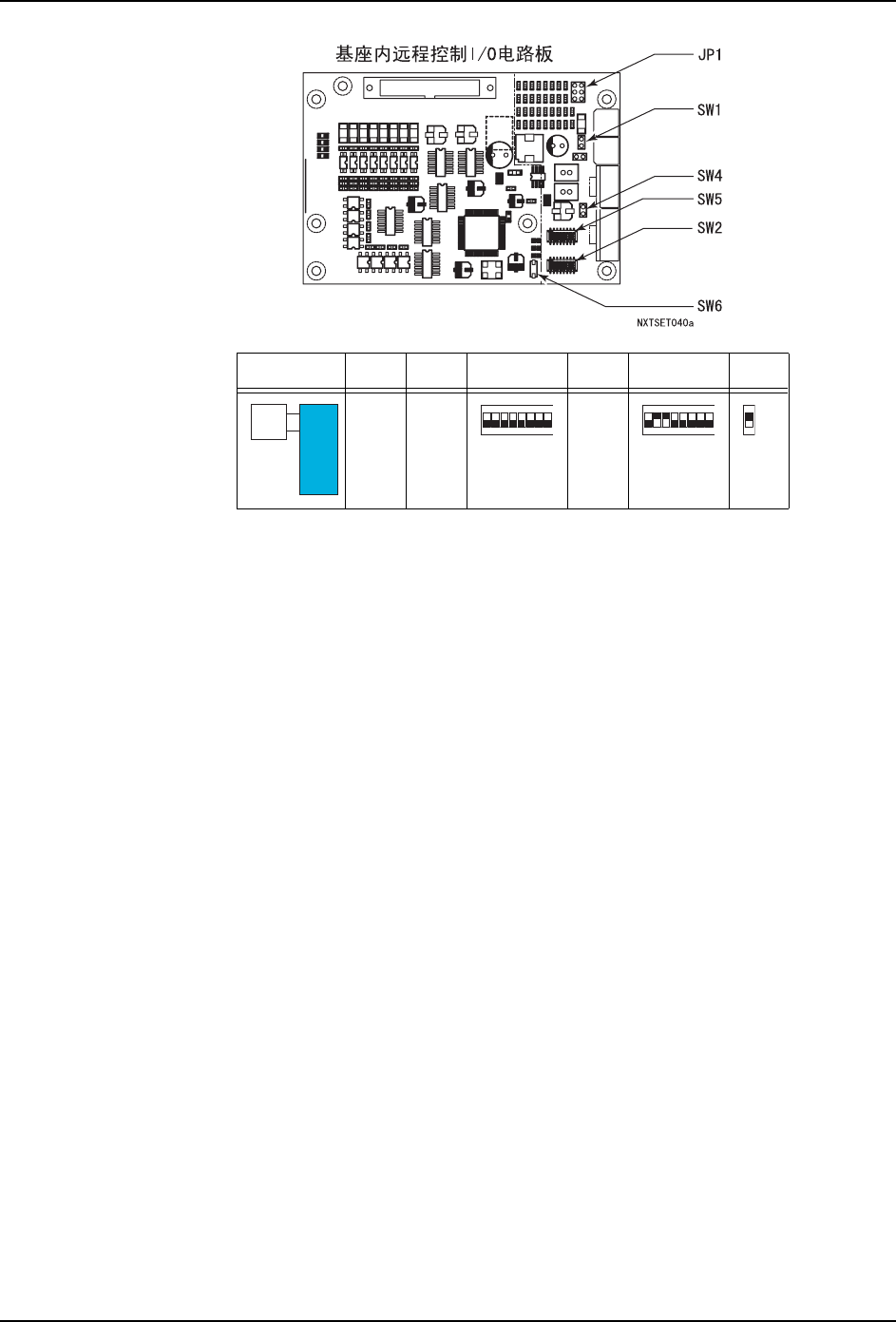

请按照以下设定基座内的接口电路板和远程控制 I/O 电路板上的跨接开关及双列直插开关。
各电路板的位置请参照 NXT 机械手册。
单独使用 2M 基座时
注意
在进行操作前，必须切断机器的电源。
ᑻࠊㆅݙষ⬉䏃ᵓ
6E
QD023-14 3. 机器的安装
NXT 安装手册 39
基座 JP1 SW1 SW2 SW4 SW5 SW6
开路 开路 短路
㧻㧺
㧝㧞㧟㧠㧡㧢㧣㧤
㧻㧺
㧝㧞㧟㧠㧡㧢㧣㧤
㧻㧺
㧝
