3. 机器的安装 QD023-14 32 NXT 安装手册 3.3.2 2M 基座的固定＜单独使用时＞ 2M 基座因为比较轻， 有可能在运转中因为震动而移动， 如果不将 2M 基座与其他的 NXT 基座 连接而单独运转时，请使用专用 支架进行固定。 图号 品名 个数 备注 PB18723 支架 4 PB24701 衬套 4 已解决与侧盖干扰问题的基座不需要衬 套。 PB21792 衬套 4 电路板搬运高 度为 950mm 时使用衬套 H…
QD023-14 3. 机器的安装
NXT 安装手册 31

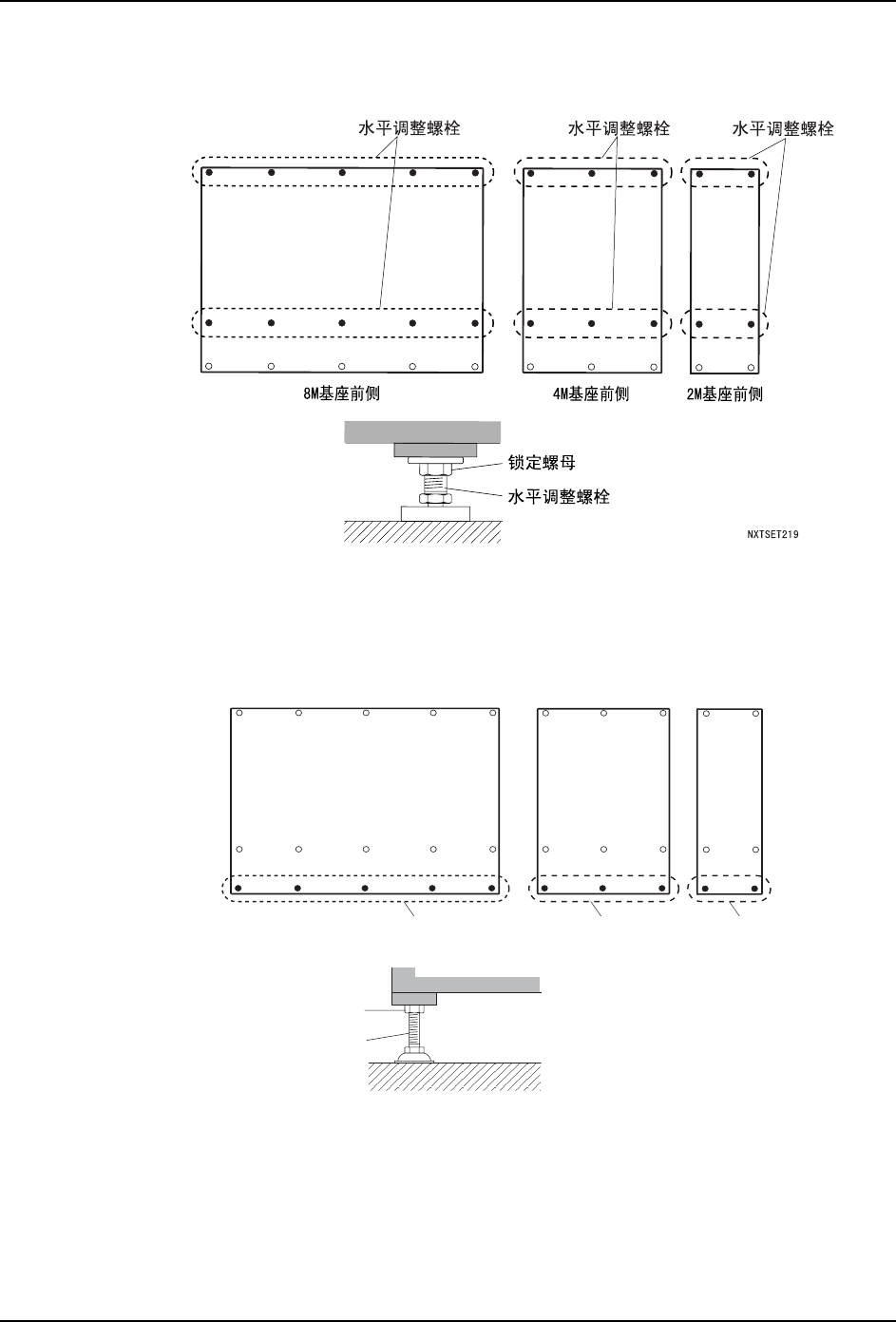

2. 松开下图中水平调整螺栓的固定螺母。转动水平调整螺栓，使模组搬运轨道的高度和电
路板的搬运高度相一致。请一边进行各个测定处水平仪上的水平度确认，一边进行作业。
3. 然后，松开基座前侧水平调整螺栓的固定螺母。调整前侧水平调整螺栓，使得机器的重
量稍稍压上。
注意 )不要使在前侧水平调整螺栓上受到的机器重量太大，以免影响到基座的水平度。该前
侧螺栓为将模组拉出时支撑基座的辅助性物件。
4. 确保电路板搬运高度、机器水平度都正确后，请拧紧各锁定螺母。拧紧锁定螺母可能会
导致水平度发生改变。因此拧紧后请再次确认机器的水平度。
注意 )锁定螺母必须拧紧。否则机器可能会产生震动，影响贴装精确度。
1;76(7
∈ᑇ䇗ᭈ㶎ᷧ
˄ᑻࠡջ˅
∈ᑇ䇗ᭈ㶎ᷧ
˄ᑻࠡջ˅
∈ᑇ䇗ᭈ㶎ᷧ
˄ᑻࠡջ˅
ᅮ㶎↡
∈ᑇ䇗ᭈ㶎ᷧ
˄ᑻࠡջ˅
0ᑻ
0ᑻ
0ᑻ
3. 机器的安装 QD023-14
32 NXT 安装手册
3.3.2 2M 基座的固定＜单独使用时＞

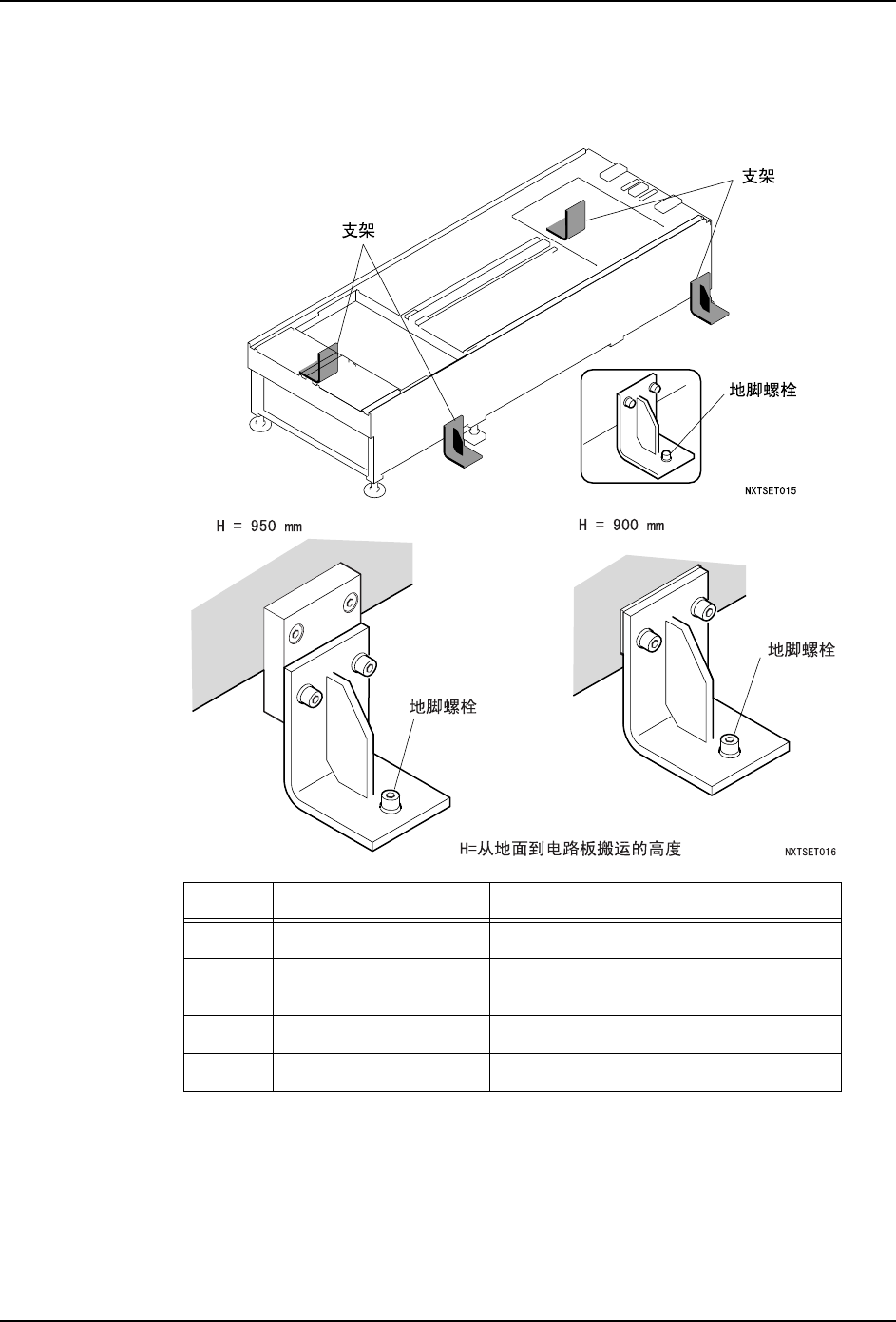

2M 基座因为比较轻，有可能在运转中因为震动而移动，如果不将 2M 基座与其他的 NXT 基座
连接而单独运转时，请使用专用支架进行固定。
图号 品名 个数 备注
PB18723 支架 4
PB24701 衬套 4 已解决与侧盖干扰问题的基座不需要衬
套。
PB21792 衬套 4 电路板搬运高度为 950mm 时使用衬套
H5123B 地脚螺栓 4 9-6-5-M10(Cut Anchor)
*
QD023-14 3. 机器的安装
NXT 安装手册 33
3.3.3 基座的连接

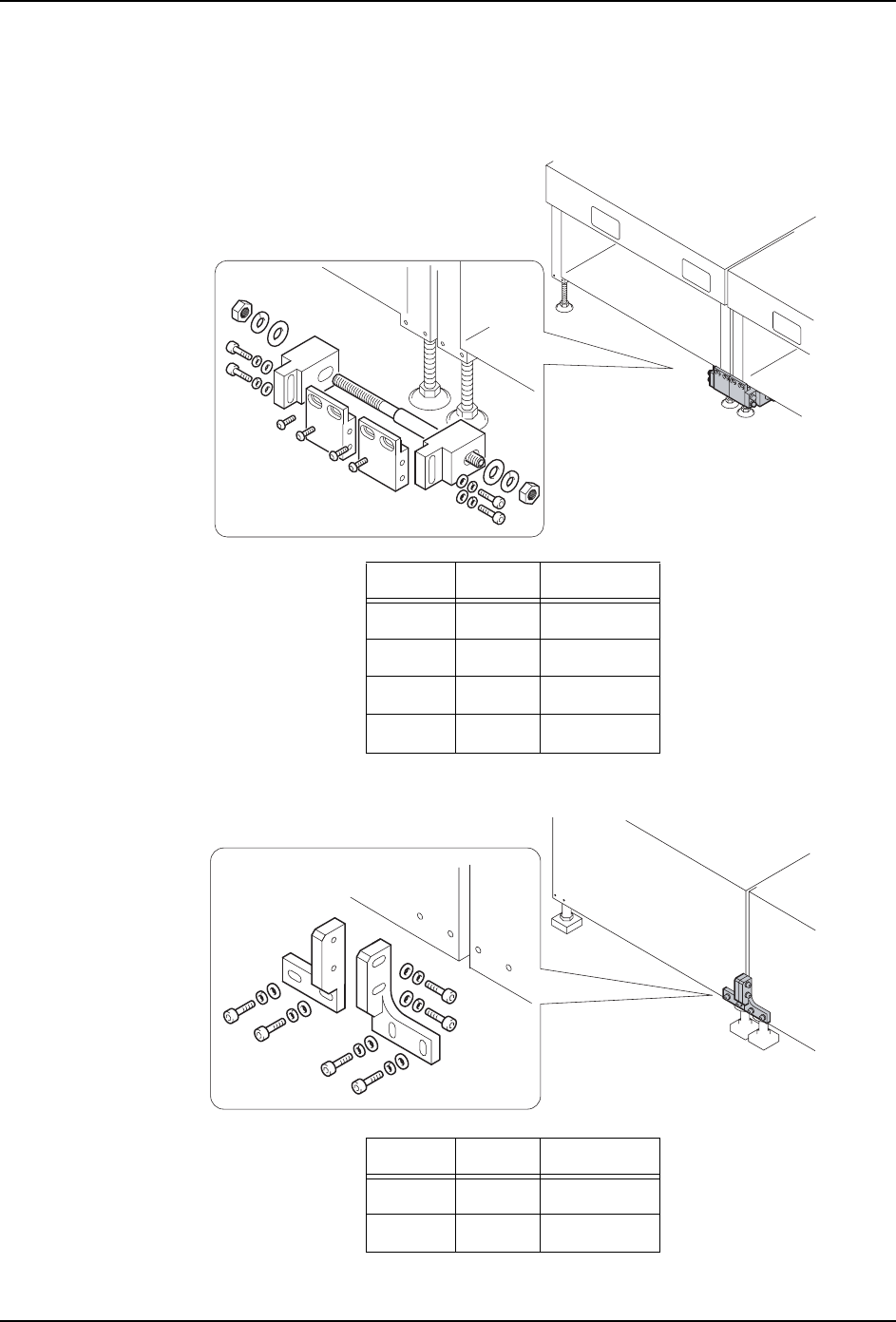

在连接 2 台以上的基座使用时，请固定相邻的基座。
基座前侧
基座后侧
图号 品名 个数 / 位置
PM39012 支架 2
PM39021 支架 1
PM39031 支架 1
PM39040 螺栓 1
NXTSET018
图号 品名 个数 / 位置
PM21380 支架 1
PM21390 支架 1
NXTSET036
