3.6 自立型 NXT 之间的连接
在此说明将几个自立型 NXT 连接起来运转时的连接。
3
3
1
4
2
4
3. 机器的安装 QD023-14
50 NXT 安装手册

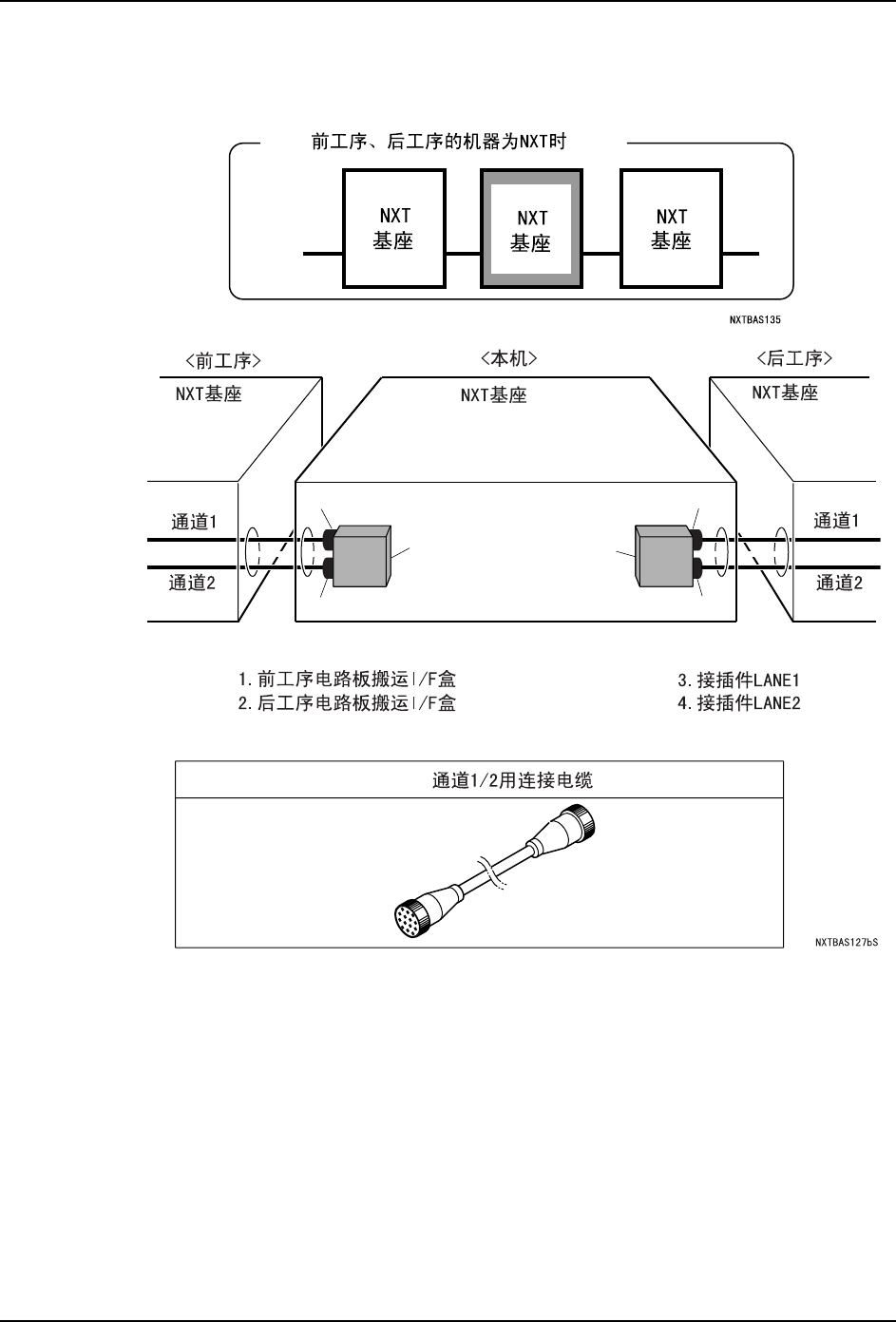

3.6.1 信号电缆连接图 （NXT-NXT-NXT）
*
*
*
*
*
*
*
*
QD023-14 3. 机器的安装
NXT 安装手册 51
3.6.2 连接方法
1. 打开基座前罩，或取下基座侧罩。
2. 将连接电缆连接至以下的接插件上。
·前工序电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
·后工序电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
3. 保持安装在前工序电路板搬运 I/F 盒的 CN-M1 及后工序电路板搬运 I/F 盒的 CN-M2 上的
接插件 （RH0067* 和 RH0070*）处于插入状态。
4. 将连接好的电缆 （左右各 2 根）从基座侧面的孔中取出，并连接至以下的接插件上。
·前工序机器的电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
·后工序机器的电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
注意
请务必在断电后进行接插件的插拔。
插入接插件时，请确认接插件名称注意不要搞错。接插件要完全插入及准确连接。
接插件要完全插入及准确连接。
CN-M1 CN-M2
CN-CV1F CN-CV1F
LANE1
LANE2
LANE1
LANE2
