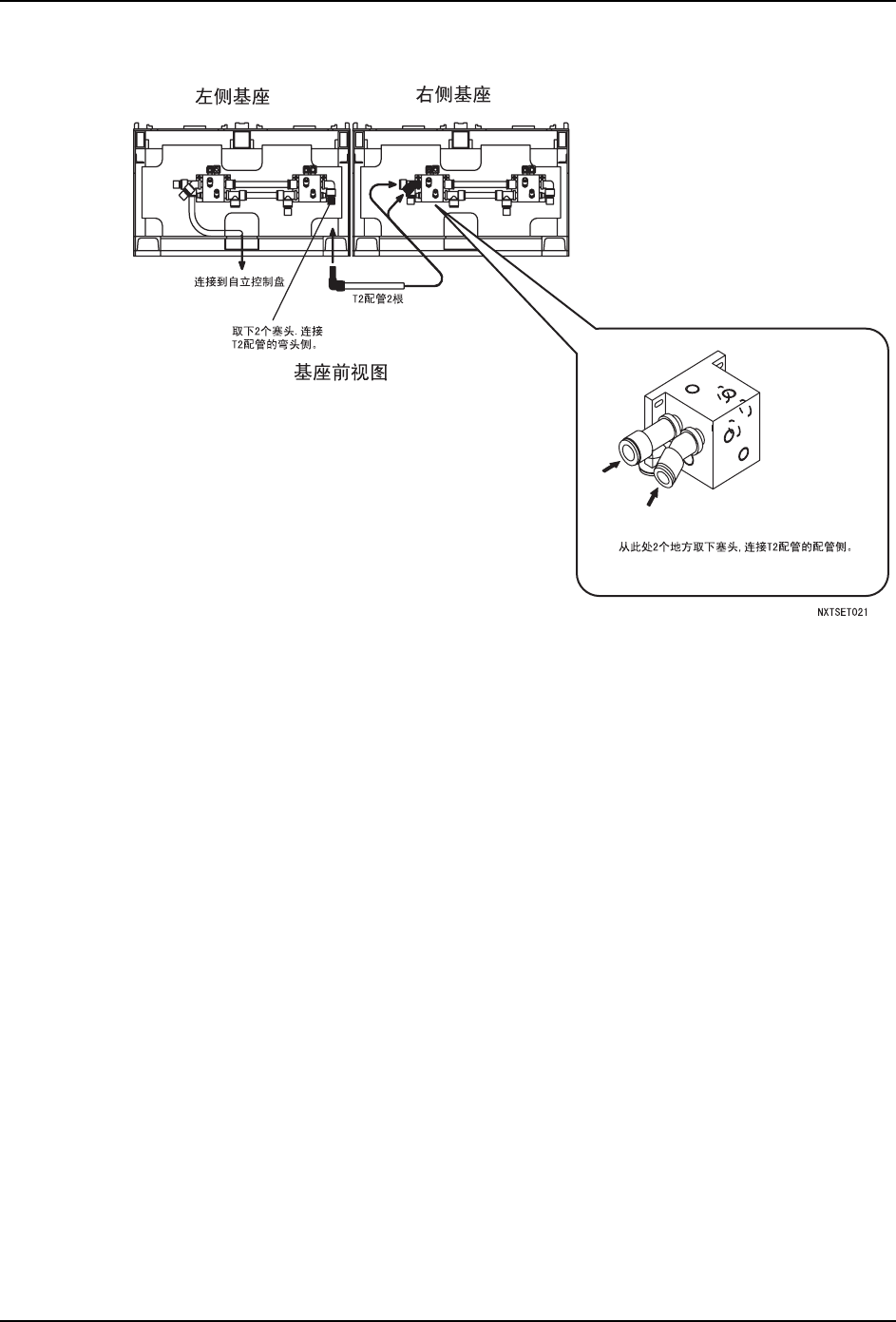

基座的连接

完成信号电缆的连接及气源管的配管后，用专用支架连接相邻基座。请参照 " 3.3.3 基座

的连接 "。

3. 机器的安装 QD023-14

60 NXT 安装手册

3.7.4 连接 3 台 2M 基座

跨接开关及双列直插开关的设定

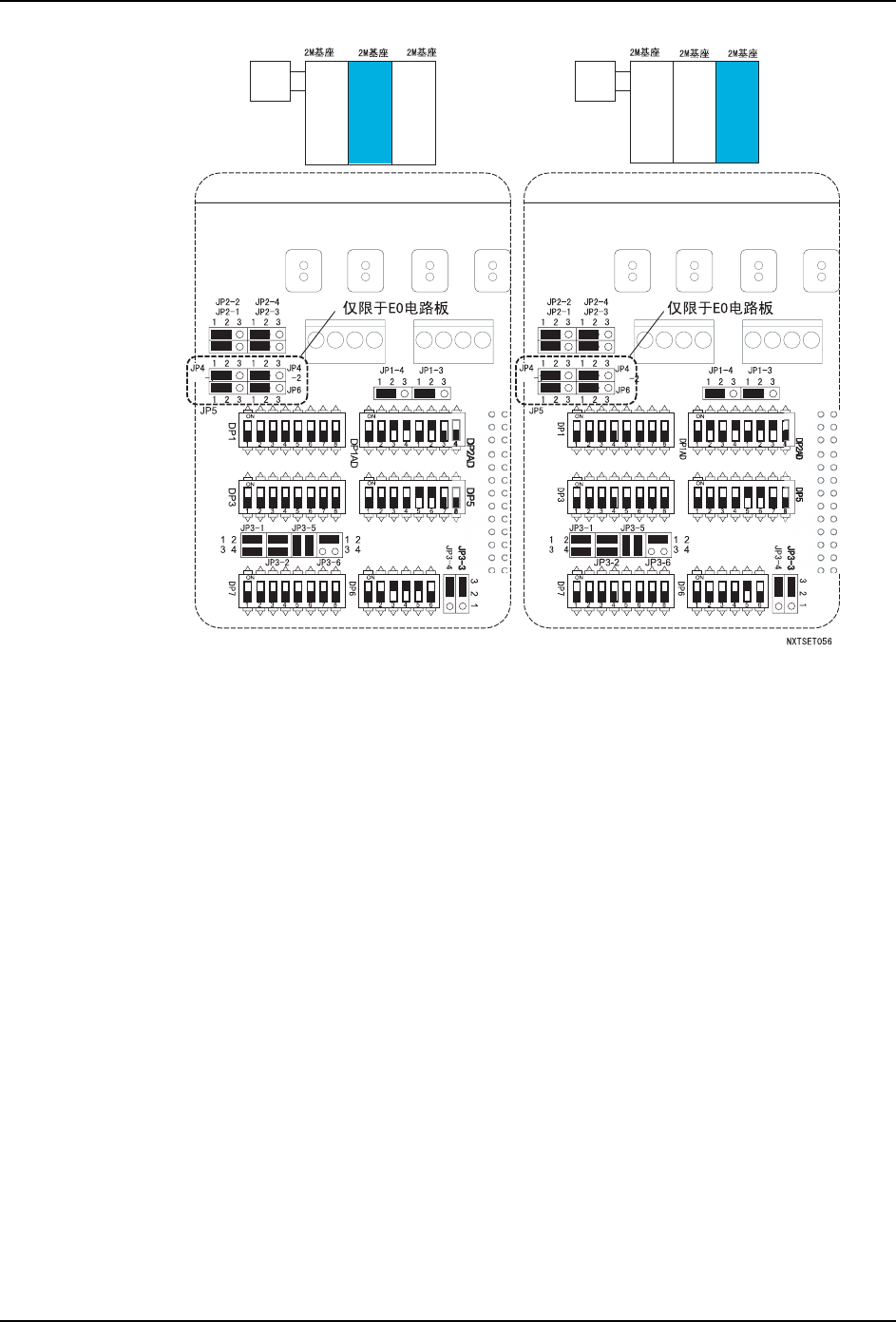

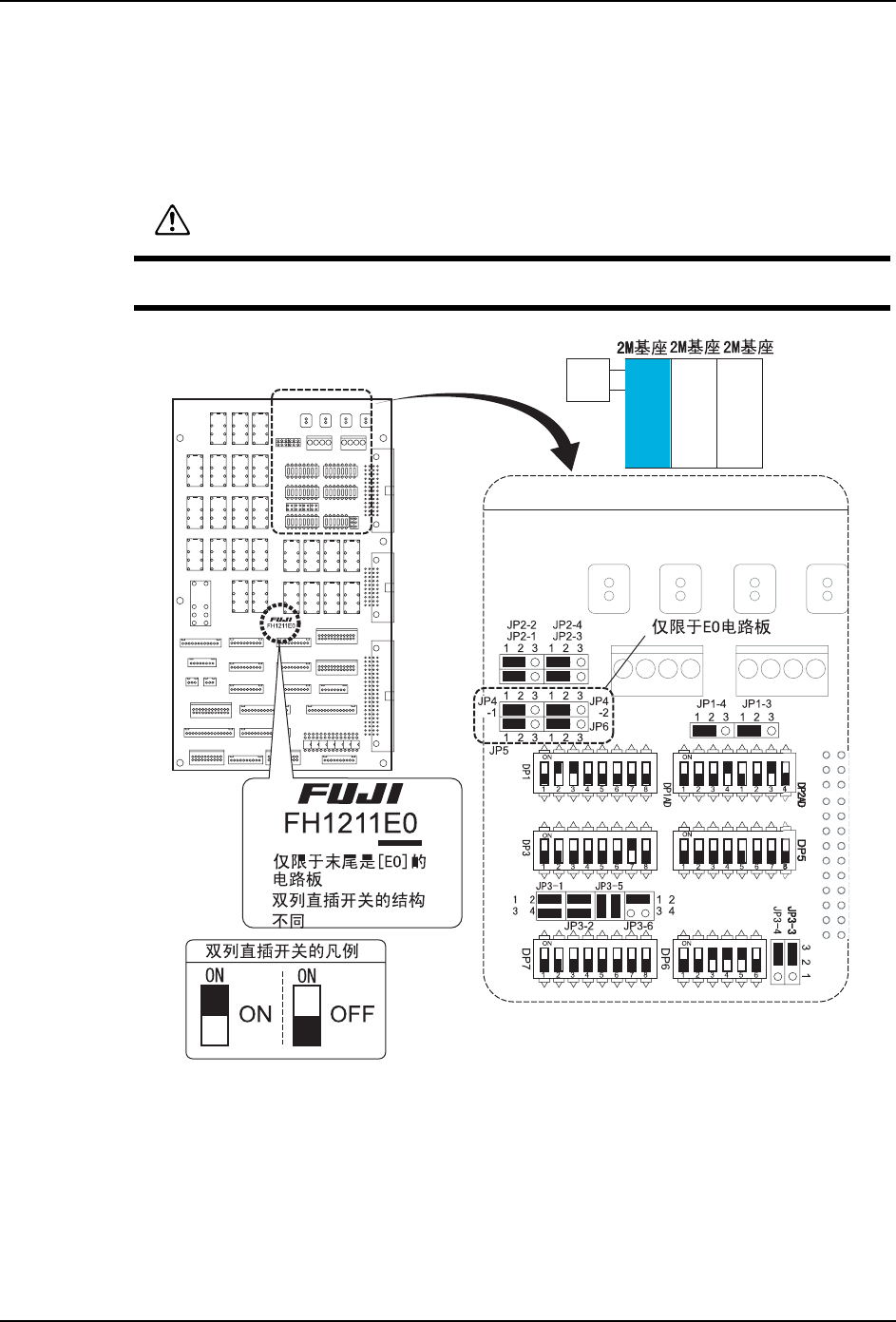

请按照以下设定基座内的接口电路板和远程控制 I/O 电路板上的跨接开关及双列直插开关。

各电路板的位置请参照 NXT 机械手册。

注意

在进行操作前，必须切断机器的电源。

෎ᑻ᥻ࠊㆅݙ᥹ষ⬉䏃ᵓ

1;76(76E

QD023-14 3. 机器的安装

NXT 安装手册 61
