3. 机器的安装 QD023-14
126 NXT 安装手册
3.11.1 固定筋板的拆除
拆除安装在机器上的固定筋板 ( 红色 )。固定筋板正面上部门、正面下部门内各自有 1 个。
拆下正面上部门内的料盘箱固定筋板
1. 请把料盘单元 -LT 设定为电源 OFF 的状态。
2. 请打开正面上部门。
3. 请拆除安装螺栓、取下固定筋板。
4. 请从拆下的固定筋板上取下部件 A。
5. 请使用固定筋板上所带有的孔，安装部件 A。( 安装螺栓的紧固扭矩 :1.47 Nm)
ᅮㄟᵓ
6(76
ᅝ㺙㶎ᷧ
01SET-0232S
ᅮㄟᵓ
䚼ӊA
01SET-0233S
䚼ӊA
QD023-14 3. 机器的安装
NXT 安装手册 127

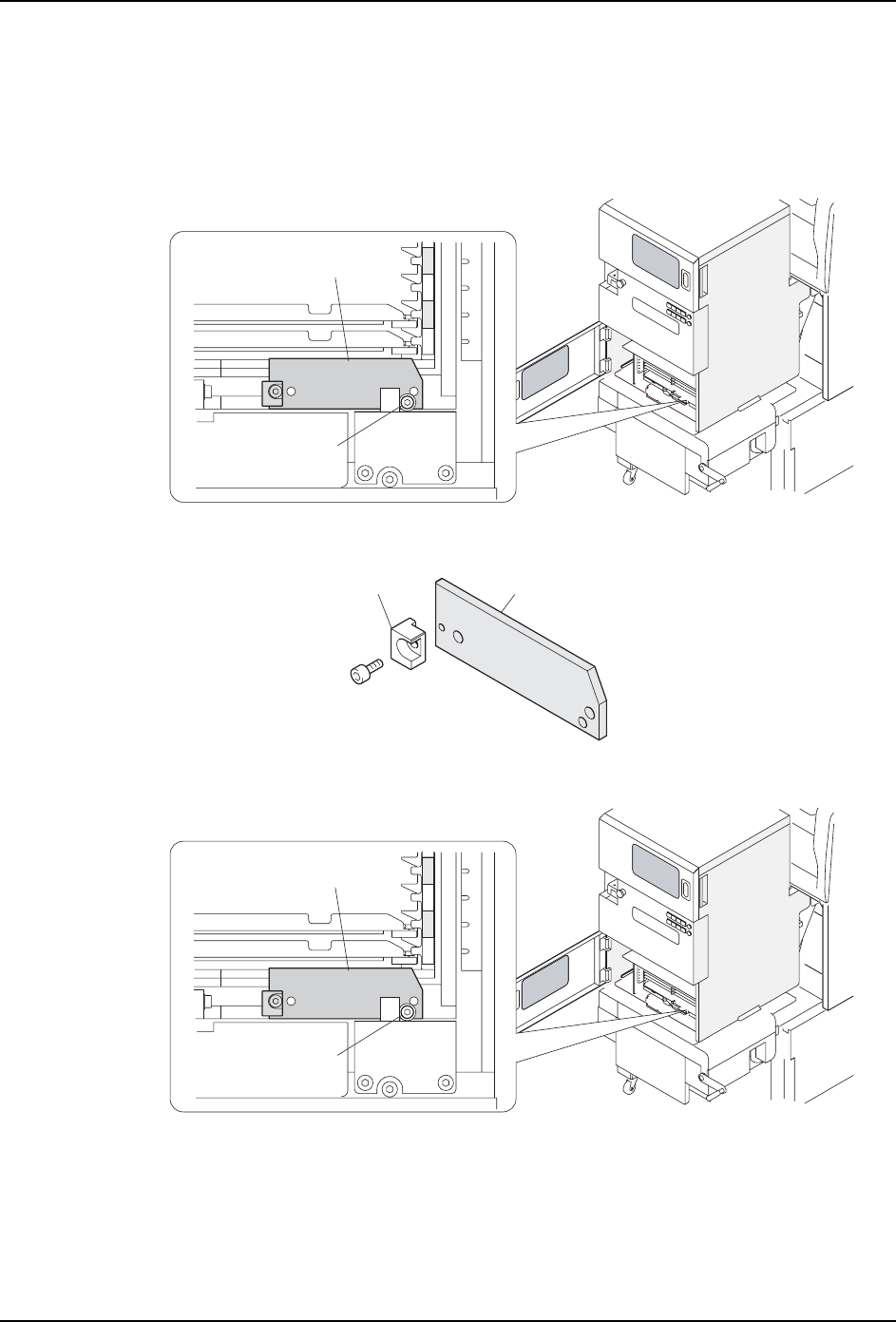

正面下部门内的料盘箱固定筋板的拆除
1. 请确认下侧的料盘箱处于退让位置。
2. 请打开正面下部门。
3. 请拆除安装螺栓，取下固定筋板。
4. 请从拆除的固定筋板取下部件 A。
5. 请使用固定筋板所带有的孔，安装部件 A。( 安装螺栓的紧固扭矩 :1.47 Nm)
6. 请保管好拆下的筋板，在移设时候要再使用。
6(76
ᅮㄟᵓ
ᅝ㺙㶎ᷧ
01SET-0232S
ᅮㄟᵓ
䚼ӊA
6(76
ᅮㄟᵓ
ᅝ㺙㶎ᷧ
3. 机器的安装 QD023-14
128 NXT 安装手册
3.11.2 高度和倾斜度的调整
该作业需要使用水平仪 （2 个）。首先，在从机器本体上拆下了料盘单元 -LT 的状态下，预
调整高度和倾斜度。接着，在料盘单元 -LT 被夹紧在机器本体的状态下进行主调整。

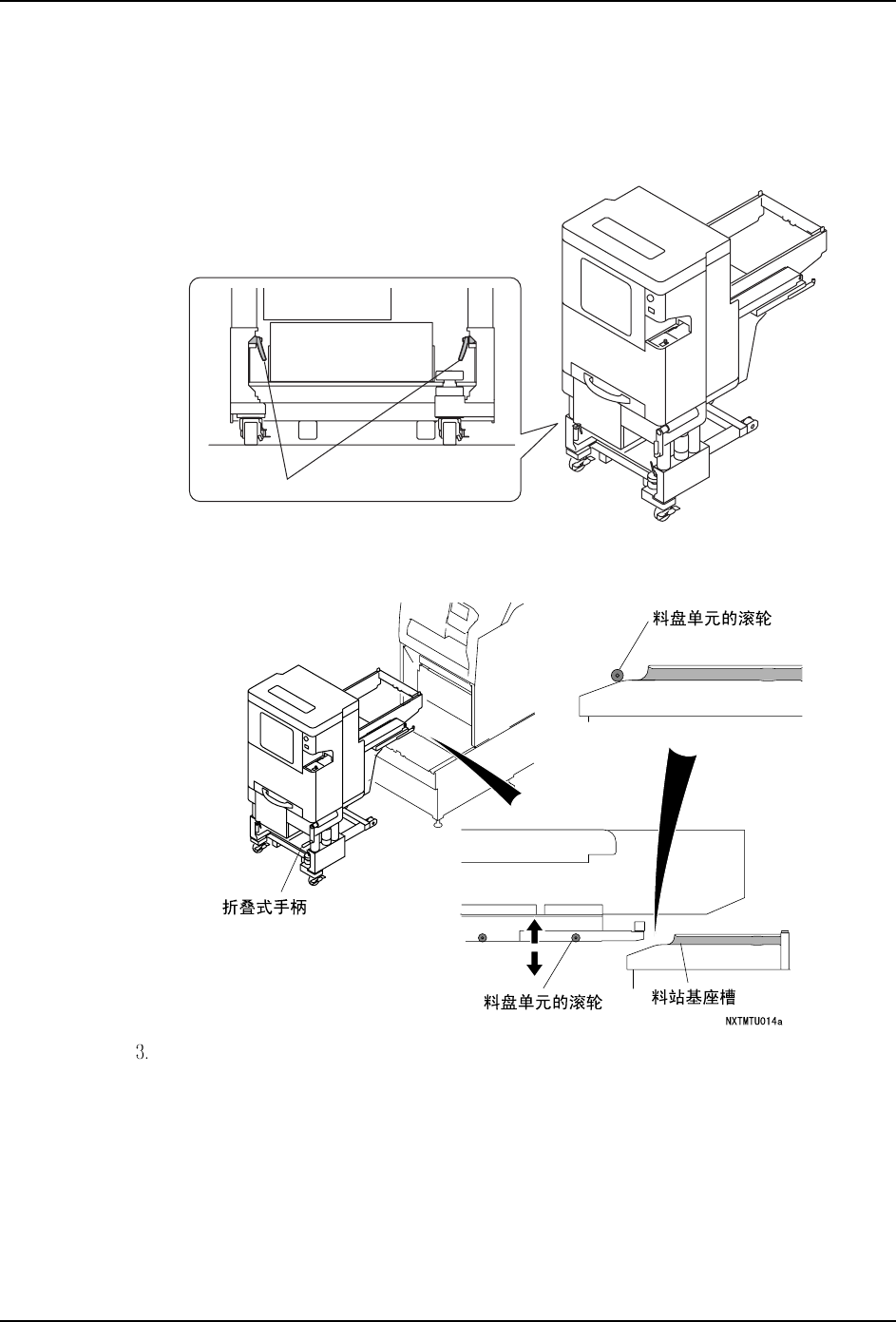

1. 逆时针拧松料盘单元 -LT 下方的左右锁定杆。
2. 旋转折叠式手柄，使料盘单元 -LT 的滚轮与模组端料站基座槽的大致高度相一致。此时，
请不要将料盘单元 -LT 插入机器本体。
请使用软件工具 「Equipment Check」的 「移动水平调整位置」指令，移动下方的料盘
箱。关于 Equipment Check 的操作方法，请参照 「NXT 系统手册」的 「NXT 软件工具」
章节的 「Equipment Check」。
䫕ᅮᴚ
1;70786
