QD023-14 3. 机器的安装 NXT 安装手册 51 3.6.2 连接方法 1. 打开基座前罩，或取下基座侧罩。 2. 将连接电缆连接至以下的接插件上。 · 前工序电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件 · 后工序电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件 3. 保持安装在前工序电路板搬运 I/F 盒的 CN-M1 及 后工序电路板搬运 I/F 盒的 CN-M2 上的 接插件 （…
3. 机器的安装 QD023-14
50 NXT 安装手册

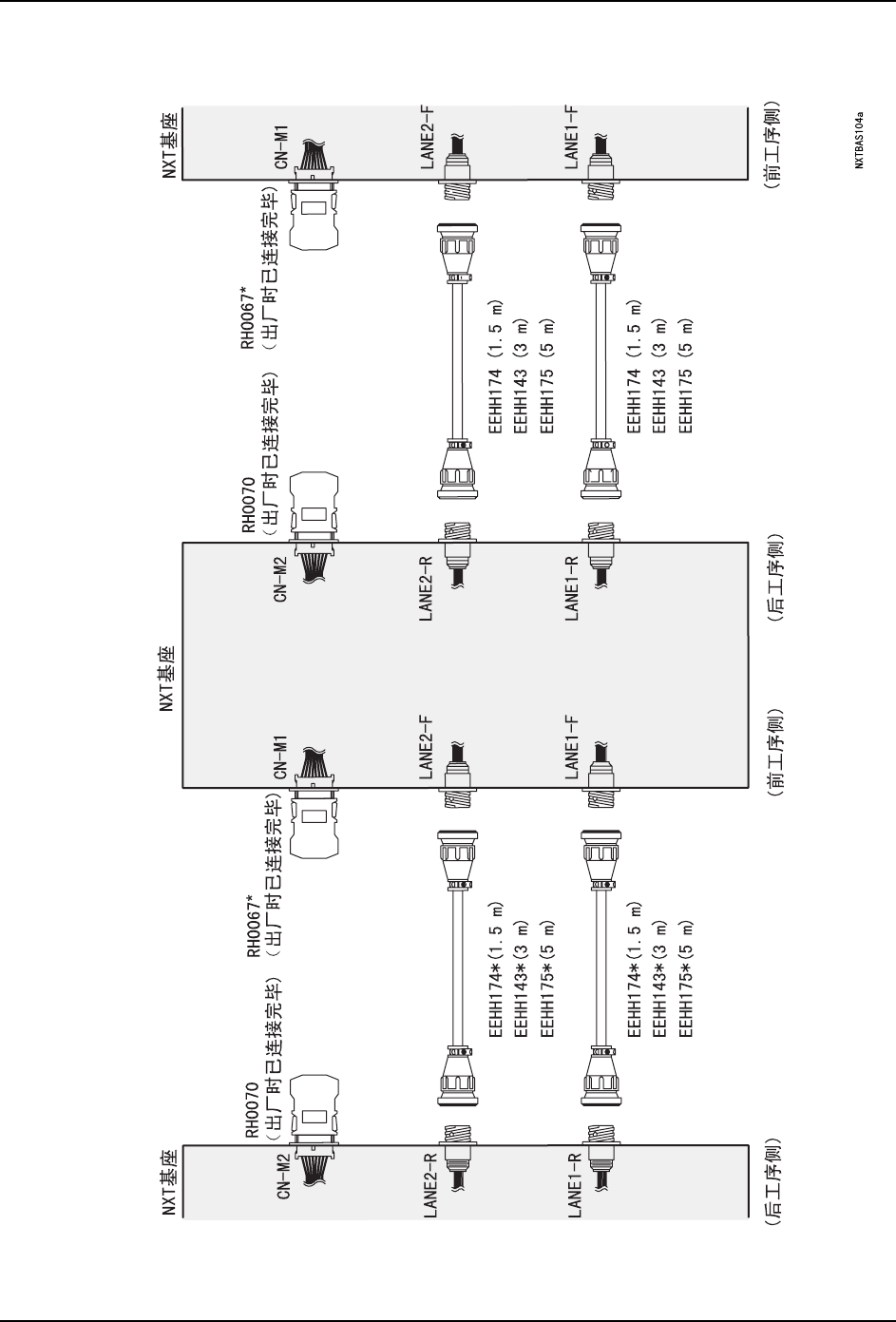

3.6.1 信号电缆连接图 （NXT-NXT-NXT）
*
*
*
*
*
*
*
*
QD023-14 3. 机器的安装
NXT 安装手册 51

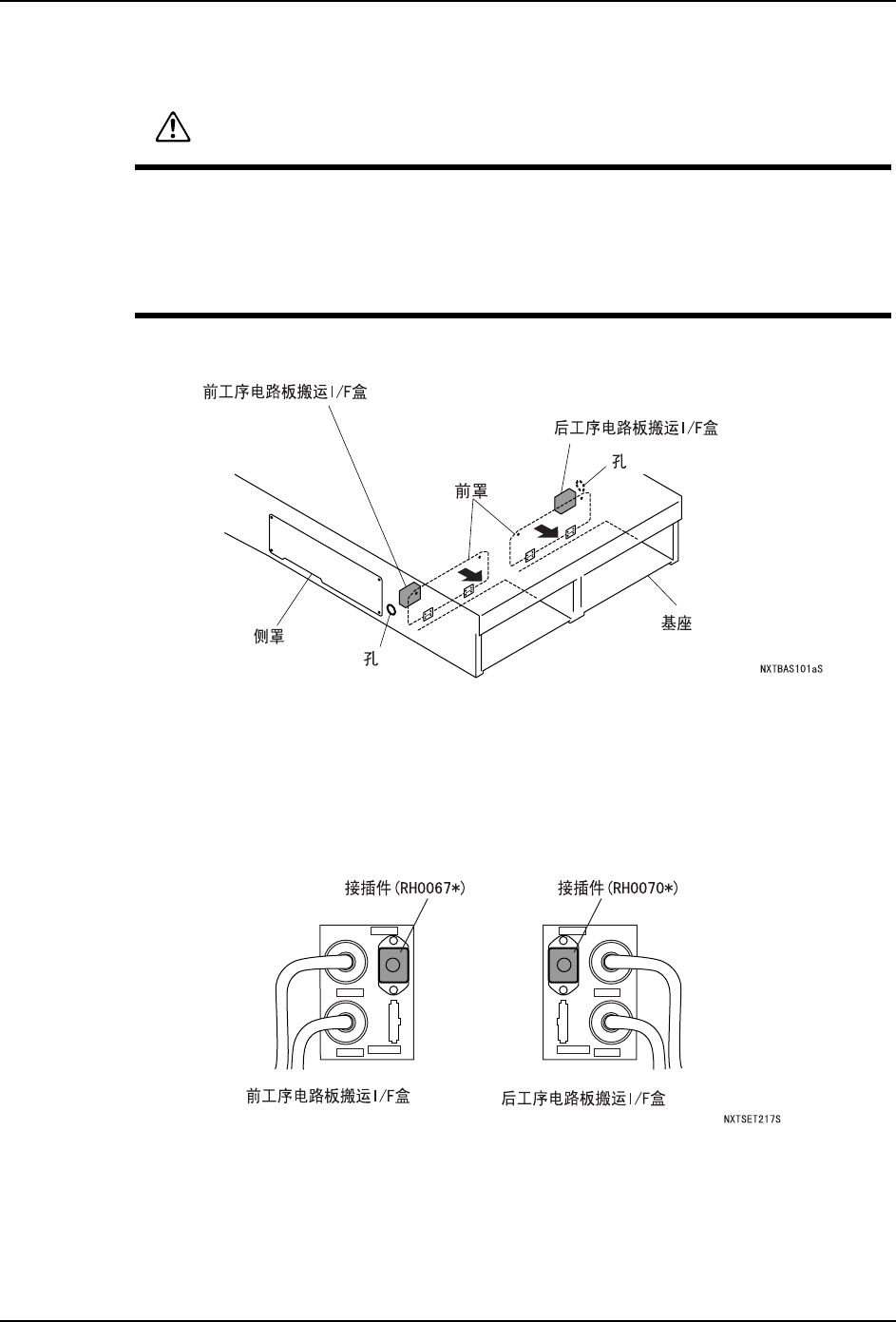

3.6.2 连接方法
1. 打开基座前罩，或取下基座侧罩。
2. 将连接电缆连接至以下的接插件上。
·前工序电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
·后工序电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
3. 保持安装在前工序电路板搬运 I/F 盒的 CN-M1 及后工序电路板搬运 I/F 盒的 CN-M2 上的
接插件 （RH0067* 和 RH0070*）处于插入状态。
4. 将连接好的电缆 （左右各 2 根）从基座侧面的孔中取出，并连接至以下的接插件上。
·前工序机器的电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
·后工序机器的电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
注意
请务必在断电后进行接插件的插拔。
插入接插件时，请确认接插件名称注意不要搞错。接插件要完全插入及准确连接。
接插件要完全插入及准确连接。
CN-M1 CN-M2
CN-CV1F CN-CV1F
LANE1
LANE2
LANE1
LANE2
3. 机器的安装 QD023-14
52 NXT 安装手册
3.7 在自立型 NXT 上连接增设型基座
可以在自立型 NXT 上连接 2M 基座或者 4M 基座 , 作为一台 NXT 进行运转。

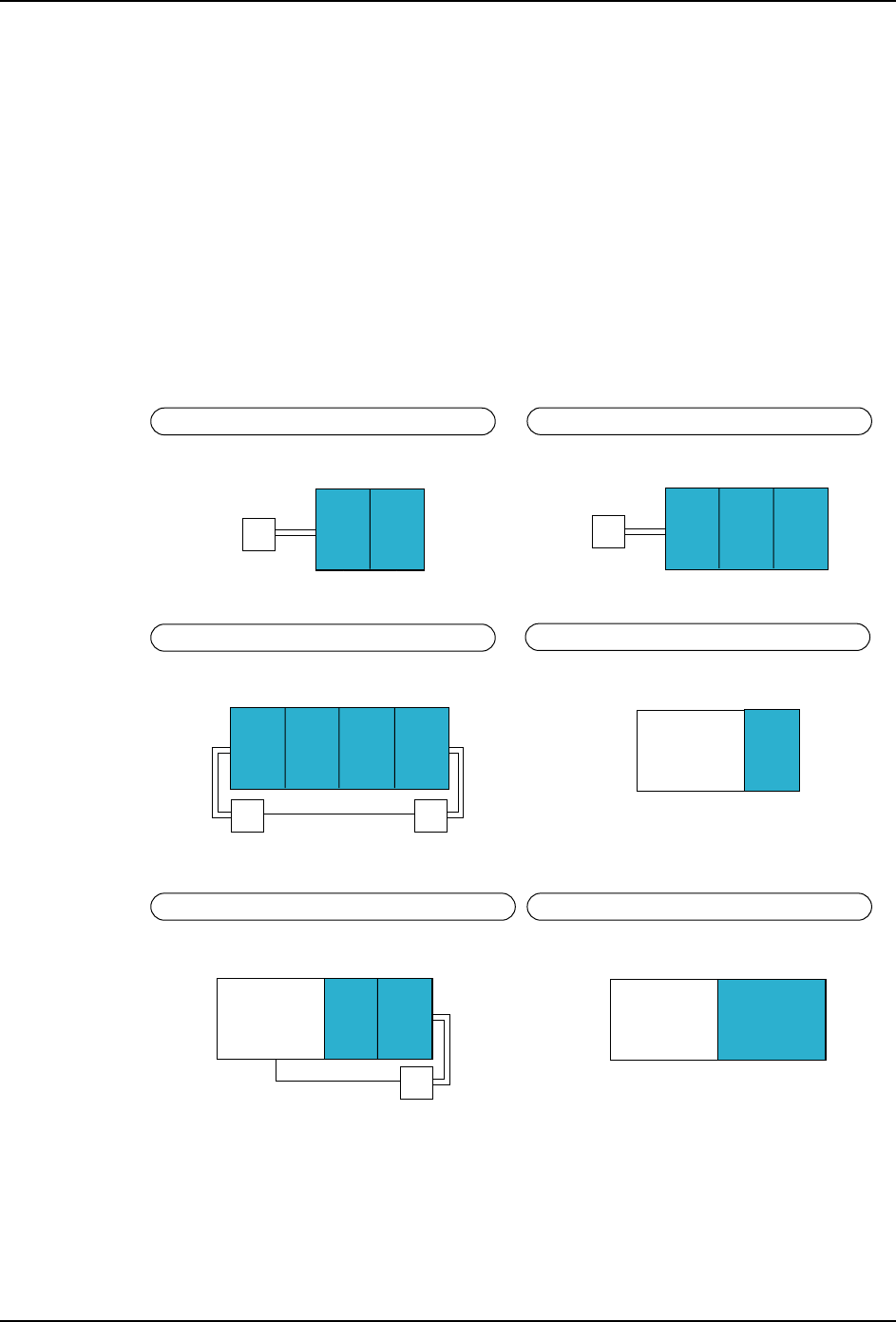

3.7.1 增设类型
与电路板的搬运方向无关，请从以下 9 种类型中选择。不能增设除此以外的类型。
a. 2M 基座不能进行单独运转。需要连接到自立控制盘或者自立型 4M 基座上。自立型控
制盘必须在 2M 基座的左侧。
b. 增设用 4M 基座没有搭载泵或者控制电路板。要运转 4M 基座，必须连接到自立型 4M
基座上。
c. 「特殊连接」的时候，因为布线、配管比较复杂，所以推荐使用 「标准连接」。
标准连接
6(76
䖲ৄ0ᑻ
䖲ৄ0ᑻ
䖲ৄ0ᑻ
0ᑻেջ䆒0ᑻ
0ᑻেջ䆒0ᑻ 0ᑻেջ䆒0ᑻ
㞾ゟࠊⲬ 㞾ゟࠊⲬ
㞾ゟࠊⲬ
ⳳぎ⋉%2;
ⳳぎ⋉%2;
㞾ゟ0ᑻ
㞾ゟ0ᑻ
㞾ゟ0ᑻ
0ᑻ
0ᑻ
0ᑻ
0ᑻ 0ᑻ
䆒0ᑻ
