QD023-14 3. 机器的安装
NXT 安装手册 129
4. 将水平仪 （2 个）安装在料盘单元 -LT 内的塔部下方的板上。
5. 向左旋松料盘单元 -LT 右下方的锁定旋钮。一边看着水平仪一边转动调整旋钮，大致调
整出 X 轴方向的水平度。
6. 进行安装料盘单元 -L 的机器侧的准备。请从模组上拆下料带元件相关的单元，变更元件
相机的位置。详细请参照 「NXT 机械手册」的 「基本操作」「料盘单元 L/LT 的安装 / 拆
下」。
7. 将料盘单元 -LT 慢慢插入 POWER ON 状态的本机内部。料盘单元 -LT 完全插入后会自动被
夹紧。
8. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
䮼ջ
∈ᑇҾ
<
;
1;70786
䇗ᭈᮟ䪂
䫕ᅮᮟ䪂
;;
1;70786
䇗ᭈᮟ䪂
䫕ᅮᮟ䪂
;;
1;70786
3. 机器的安装 QD023-14
130 NXT 安装手册
9. 向右拧紧锁定旋钮。

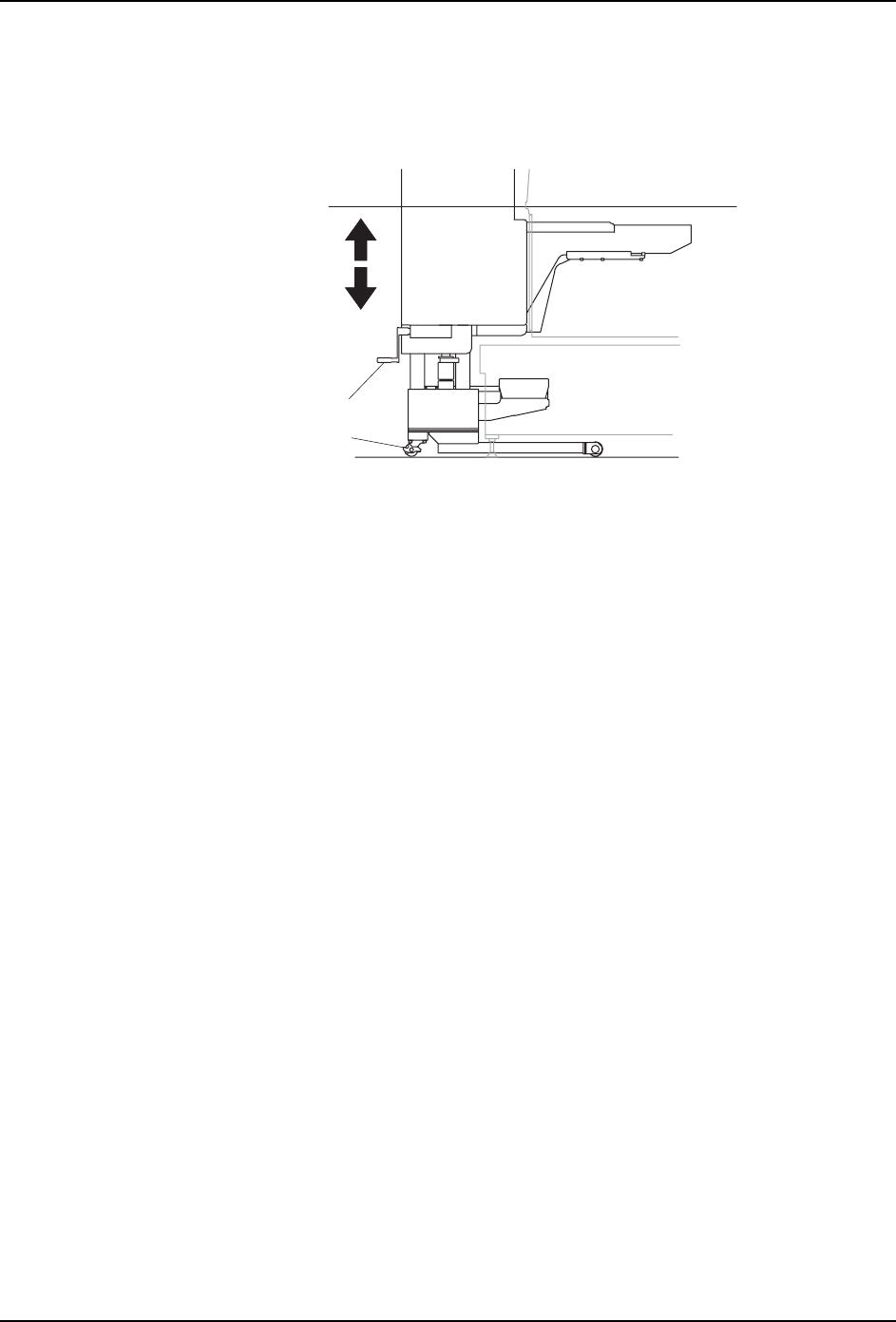

10.旋转折叠式手柄，通过调节料盘单元 -LT 的高度来调整 Y 轴方向上的水平度。
注意 )由于料盘单元 -LT 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢
慢小心的进行调整。
11.锁定左右的脚轮。
ᡬᓣᶘ
㛮䕂
<<
1;70786D
QD023-14 4. 在 FUji Flexa 中设定 NXT
NXT 安装手册 131
4. 在 FUji Flexa 中设定 NXT
4.1 前言
为使 NXT 机器可以和 Fuji Flexa 通信，必须正确设置工厂（Factory）。附加软件服务器与
NXT 通信时也需要使用该数据。在生产线设置过程中输入的信息可被 Job 读取，并由此制作
Job 生产线配置。这意味着正确设置好 NXT 机器后，Job 可以轻松加载到整个生产线。此外，
还可以保证 NXT 机器与工厂 / 生产线相吻合。也可以从导向器进行访问，使用生产线编辑工
具设置 NXT 机器。
NXT 机器同 Fuji 旧机型相比较，生产线组成方式有很大不同。Fuji 的旧机型的每台机器表
示生产线上的不同机器，而 NXT 机器则是即使是基座分离时，也可以将邻接的数台 NXT 机器
都作为 1 台 NXT 机器进行设置。因此有可能出现由几台 NXT 机器组成的生产线中只有 1 台机
器设置的情况。Flexa 正是以这样的方式将成组的 NXT 基座 / 模组视为 1 台机器，进行生产
线平衡调节、优化配置以及传送操作。
4.2 普通设定
4.2.1 建立工厂
新建工厂的操作如下。若是在现有的工厂中设置新的生产线，则无须进行此操作。
1. 从 [ 查看 ] 菜单中选择 [ 工厂生产线 ]。
2. [ 组：系统 ] 中以层次格式显示组和项目。[ 打开的组：...] 中则显示 [ 组：系统 ] 中的
被选内容。如果是初次进行工厂设置，[ 组：系统 ] 中只显示 [ 系统 ]。在 [ 打开的组：
...]区域单击右键，选择[新建]→[工厂]。
3. 出现 [ 新建工厂 ] 对话框。在文本框中输入新工厂名称，点击 [OK]。
4. 该新工厂会显示在两边区域。
4.2.2 建立生产线
1. 在 [ 组：系统 ] 区域中选择了工厂名称的状态下，在 [ 打开的组：...] 区域单击右键，
选择[新建]→[生产线]。出现[新建生产线]对话框。
2. 在 [ 生产线名称 ] 文本框中输入生产线名称。
3. 选择生产线状态下的选项。“虚拟生产线”为非实际存在的生产线。使用虚拟生产线的例
子有：工厂重建后，因为生产线将与当前生产线相异，程序员可以建立以后需使用的Job。
“虚拟生产线”可用于在 Job 中建立生产线。更改生产线后，生产程序可传输至机器。
4. 点击 [OK]。新生产线将会显示在两边区域。
4.2.3 建立机器
向生产线添加 NXT 机器时，请务必将相邻的 NXT 基座作为一台 NXT 机器进行设定。最多可以
将 32 台模组作为 1 台进行设定。
1. 在 [ 组：系统 ] 区域中选择了生产线名城的状态下，在 [ 打开的组：...] 区域单击右键，
选择[新建]→[机器]。出现[新建机器]对话框。
2. 工厂名、生产线名将显示在对话框上部。确认名称是否正确。如果有误，则需从下拉菜
单中选择正确的名称。
3. 如果在服务器的设置中，[ 显示生产线信息的模型名称 ] 被选中，则需在 “模型名称”
中输入该机器的模型名称。这用于决定能否向某台机器传输生产程序。若模型名称与任
