QD023-14 3. 机器的安装 NXT 安装手册 33 3.3.3 基座的连接 在连接 2 台以上的基座使用时，请固定相邻的基座。 基座前侧 基座后侧 图号 品名 个数 / 位置 PM39012 支架 2 PM39021 支架 1 PM39031 支架 1 PM39040 螺栓 1 N X T S ET 018 图号 品名 个数 / 位置 PM21380 支架 1 PM21390 支架 1 N X T S ET 03 6
3. 机器的安装 QD023-14
32 NXT 安装手册
3.3.2 2M 基座的固定＜单独使用时＞
2M 基座因为比较轻，有可能在运转中因为震动而移动，如果不将 2M 基座与其他的 NXT 基座
连接而单独运转时，请使用专用支架进行固定。
图号 品名 个数 备注
PB18723 支架 4
PB24701 衬套 4 已解决与侧盖干扰问题的基座不需要衬
套。
PB21792 衬套 4 电路板搬运高度为 950mm 时使用衬套
H5123B 地脚螺栓 4 9-6-5-M10(Cut Anchor)
*
QD023-14 3. 机器的安装
NXT 安装手册 33
3.3.3 基座的连接
在连接 2 台以上的基座使用时，请固定相邻的基座。
基座前侧
基座后侧
图号 品名 个数 / 位置
PM39012 支架 2
PM39021 支架 1
PM39031 支架 1
PM39040 螺栓 1
NXTSET018
图号 品名 个数 / 位置
PM21380 支架 1
PM21390 支架 1
NXTSET036
3. 机器的安装 QD023-14
34 NXT 安装手册
3.4 基座连接
以下对电源电缆，网络电缆，以及气源供应管的连接方法进行说明。
3.4.1 电源电缆
外部供电电压为 AC 200 V ～ 230 V。若电压不在此范围内，请另外准备变压器。
电源容量为 6.5 kVA （最大）。请务必连接到大于这个容量的电源。
为确保安全，请在供电 （工厂）侧安装符合下列规格的漏电断路器。
·额定灵敏度电流值：100 mA
·动作时间：0.1 sec 以内 （高速型）

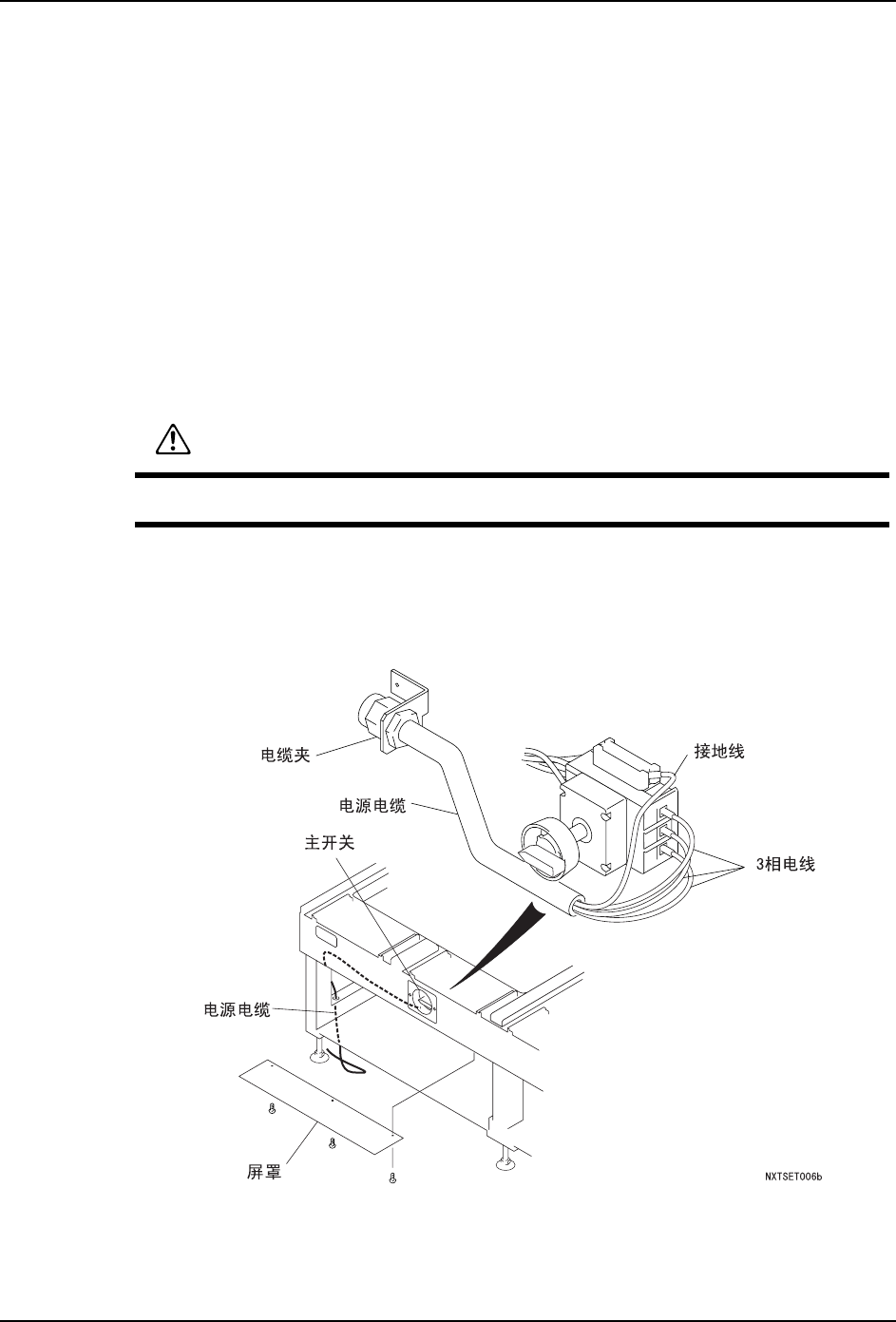

连接方法
1. 先取下废料带盒，再取下电源开关下面的银色屏罩。
2. 从机器的电源接口插入电源电缆。
3. 将接地线连接到接地线端口台。
危险
操作前请确保外部电源断开，电缆中没有电流通过。
