应用实例:（可以用来测试错料，反白偏移等）应用Chip料中可测出错料.烂料 OK NG 应用IC类元件中可测出IC腳的移位 OK NG MAX/MIN 10 适当的设置此参数,可有效的降低由于脏物帶來对 Sample的干扰

MAX/MIN

算法原理

: "Max" 值就是窗口内最大的亮度值.

Min" 值就是窗口内最小的亮度值.

设定 "Averaging X" 和 "Averaging Y" 是用来消除一些干扰因素如灰尘等对检测结果的影响.

参数设置：

通常"Averaging X" 和 "Averaging Y"设为2或3

当Algorithm为Max,AveragingX=2 and AveragingY=2时,Sample值的详细计算过程。

检测窗口內各像素的灰度值分布图

检测窗口

由于受到某些污点的影响而使像素值受到干

扰，从而变得异常.在未经过平均处理时，

Sample值的結果如下:

Sample”=Maximum255=255

將X轴.Y軸上兩兩相邻的像值进行平均处理

之后,Sample值的计算结果如下:

“Sample”=Maximum134-Minimum83=51

应用实例:（可以用来测试错料，反白偏移等）

应用Chip料中可测出错料.烂料

OK NG

应用IC类元件中可测出IC腳的移位

MAX/MIN

适当的设置此

参数,可有效

的降低由于脏

物帶來对

Sample的干

扰

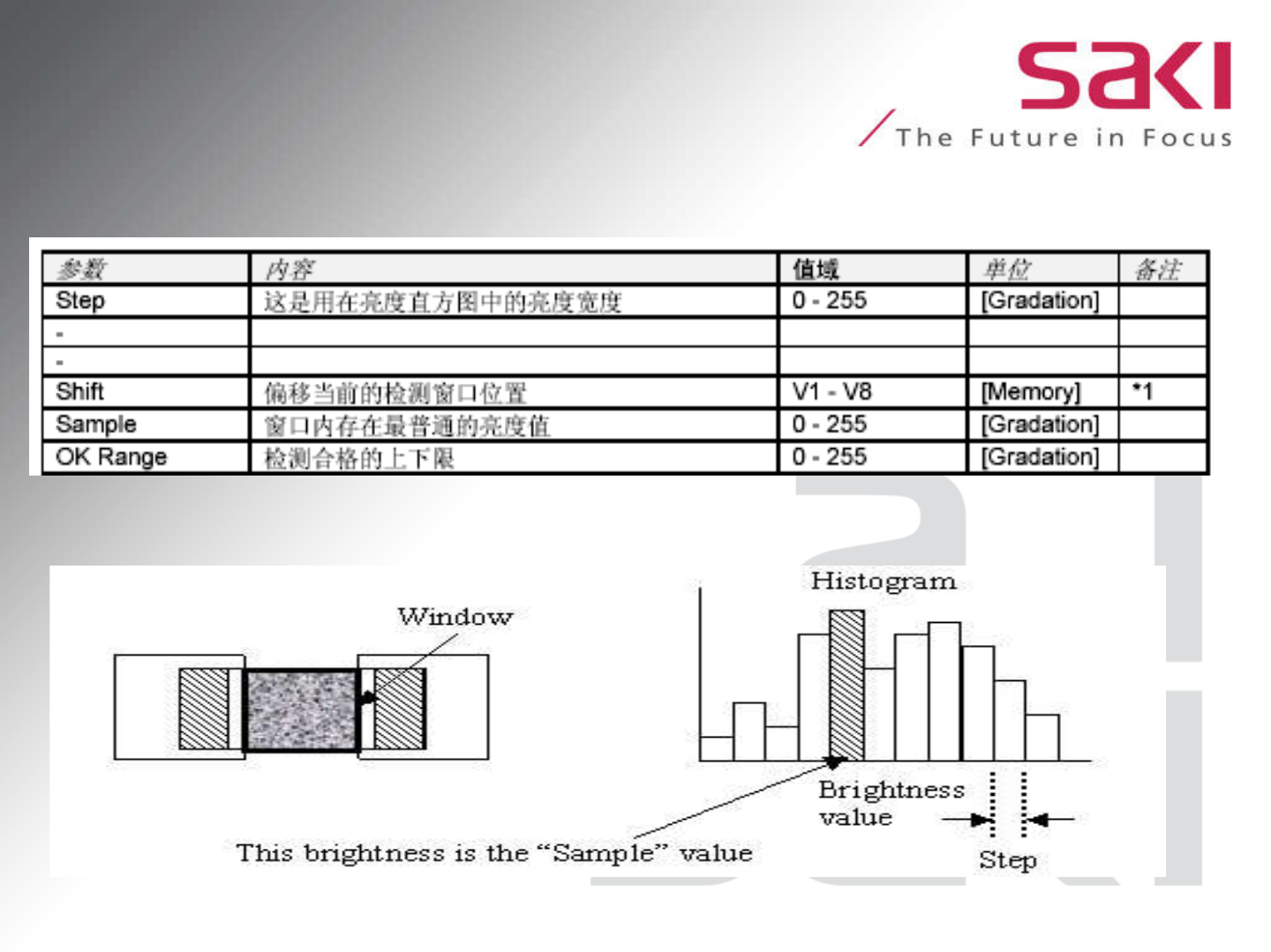

Peak

算法原理：获取窗口内存在最普遍的亮度值。

参数设置：增加"Step" 的值可以减少图像噪声的干扰,将"Step"值设得超过10,就能将图

像噪声的干扰减到最小

准备窗口内的亮度直方图Prepare the histogram of the brightness inside the window.

用“Step”定义直方图中的亮度跨度. 获取在直方图中高度最高的亮度值.如下图：
