Peak 算法原 理： 获取窗口内存在最普遍的亮度值。 参数设 置 ：增加"Step" 的值可以减少图像噪声的干扰,将"Step "值设得超过10,就能将图 像噪声的干扰减到最小 1 1 准备窗口内的亮度直方图Prepare the histogram of the brightness in side the window. 用“Step”定义直方图中的亮度跨度. 获取在直方图中高度最高的亮度值…
应用实例:（可以用来测试错料，反白偏移等）
应用Chip料中可测出错料.烂料
OK NG
应用IC类元件中可测出IC腳的移位
OK
NG
MAX/MIN
10
适当的设置此
参数,可有效
的降低由于脏
物帶來对
Sample的干
扰
Peak
算法原理：获取窗口内存在最普遍的亮度值。
参数设置：增加"Step" 的值可以减少图像噪声的干扰,将"Step"值设得超过10,就能将图
像噪声的干扰减到最小
11
准备窗口内的亮度直方图Prepare the histogram of the brightness inside the window.
用“Step”定义直方图中的亮度跨度. 获取在直方图中高度最高的亮度值.如下图：

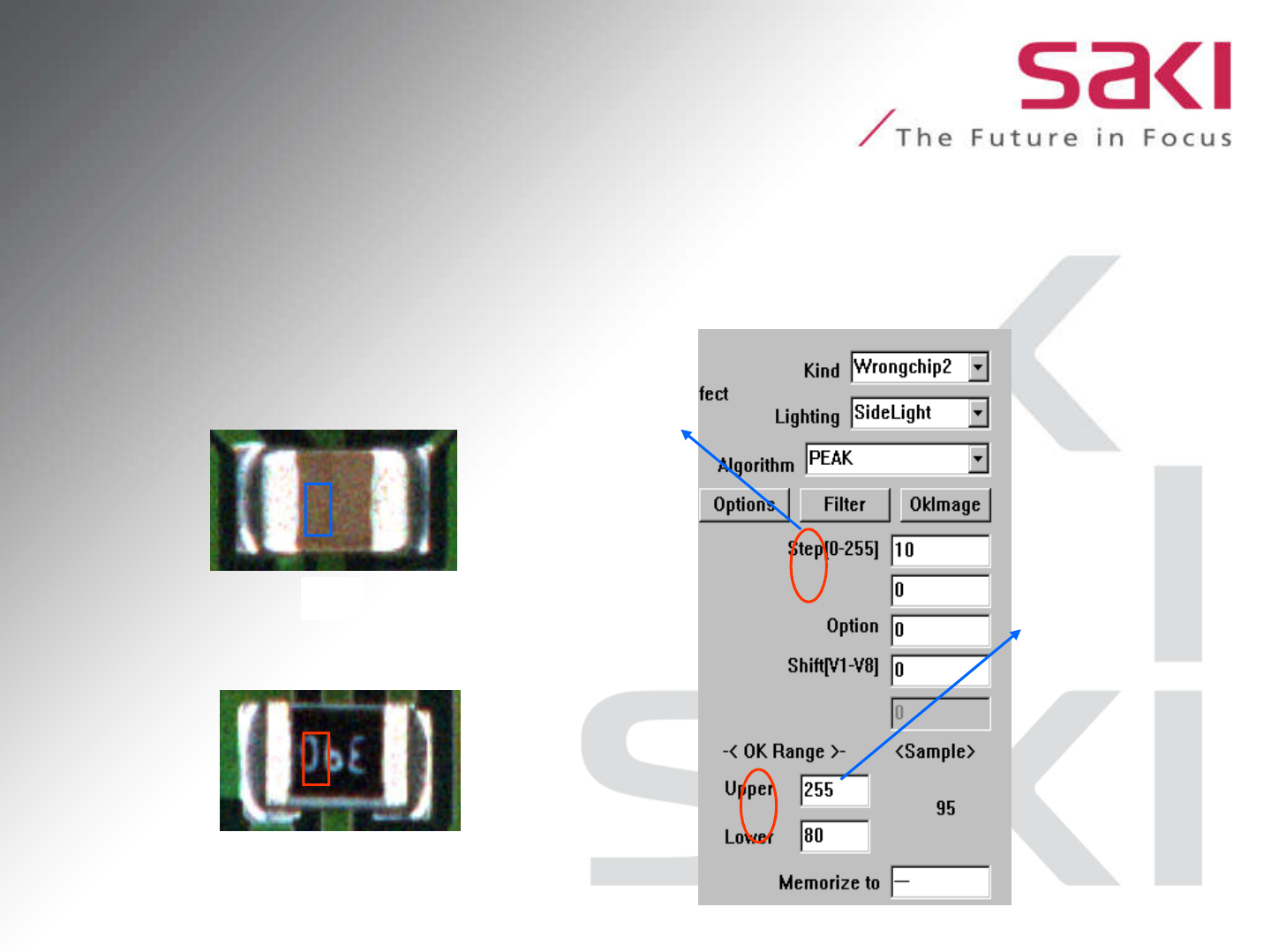

应用实例:
在应用于Chip料的检测中可以测出錯料﹑漏料﹑烂
料等不良
Step
设定
一个
当元件表面的亮度比较恒定在某一亮度而且跟周围的亮度区別
很大时,这个方法就非常有效.
Peak
12
NG
OK
一个
合理
的值
可有
效的
降低
图像
噪点
干扰
Ok
范围
的设
置可
根据
所检
测的
物料
來決
定
