参数设 置： Lifted Lead Lifted Lead 52
Lifted LeadLifted Lead

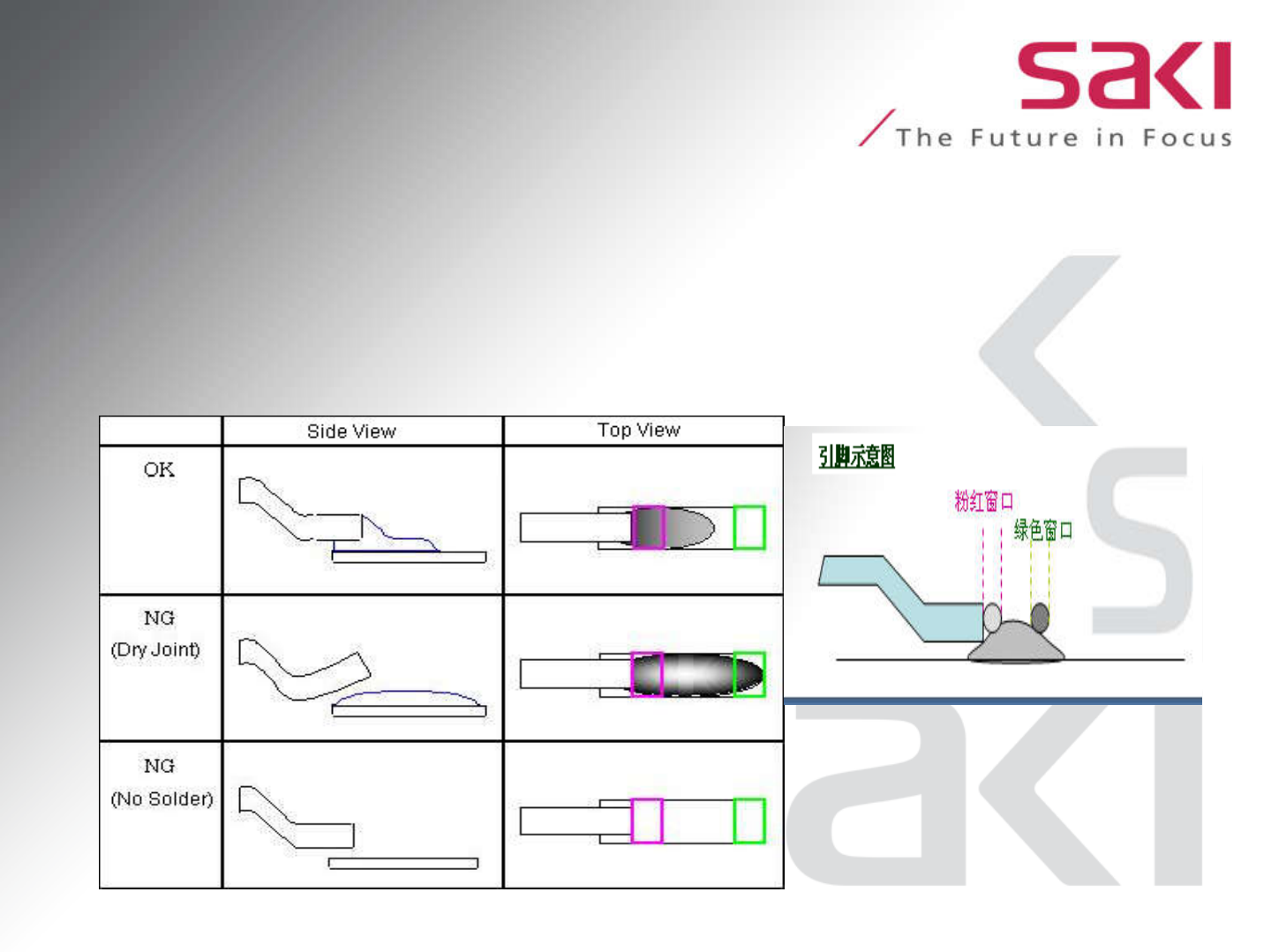

算法算法原理:Lifted Lead 是使用光亮度灰度的信息进行检测. 焊锡膏在 Toplight的灯
光下形成的图像会在下面说明图中说明. (一般只对应大的，宽的、长的焊盘)
首先,这个算法先用粉红色窗口检测有没有焊锡. 如果焊锡的状况很好很充分，那这
个检测就会通过. 但是, 当焊锡量很小,它就会判断这个引脚上的焊锡不够报错.可是如果焊
锡不是很好但还在可以接受的范围时,那这个算法就会用绿色的窗口去检测焊盘的末端，
在这个窗口中如果灰暗面积比较大的话，就认为有虚焊存在。这个算法主要是针对引脚
末端进行检测. 在我们的机器上，焊锡通常是灰暗色的，就是通过检测灰暗的区域来判断
焊锡的状况
51
检测窗口放置：引脚末端和焊盘末检测窗口放置：引脚末端和焊盘末
端之间。注意粉红色窗口和绿色窗端之间。注意粉红色窗口和绿色窗
口不能太大。同样，搜索范围也不口不能太大。同样，搜索范围也不
能太大。否则会影响检测效果。能太大。否则会影响检测效果。

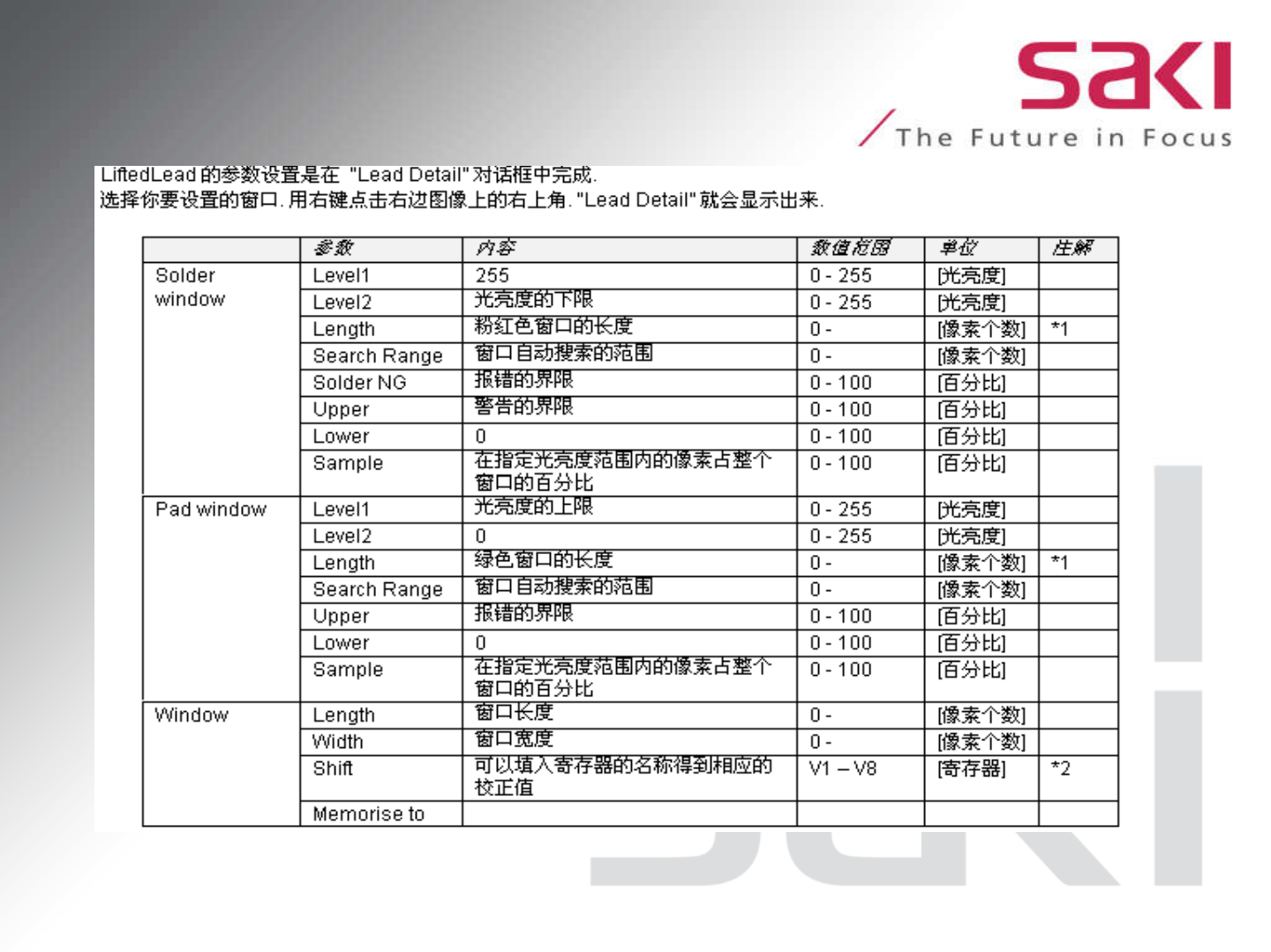

参数设置：
Lifted LeadLifted Lead
52

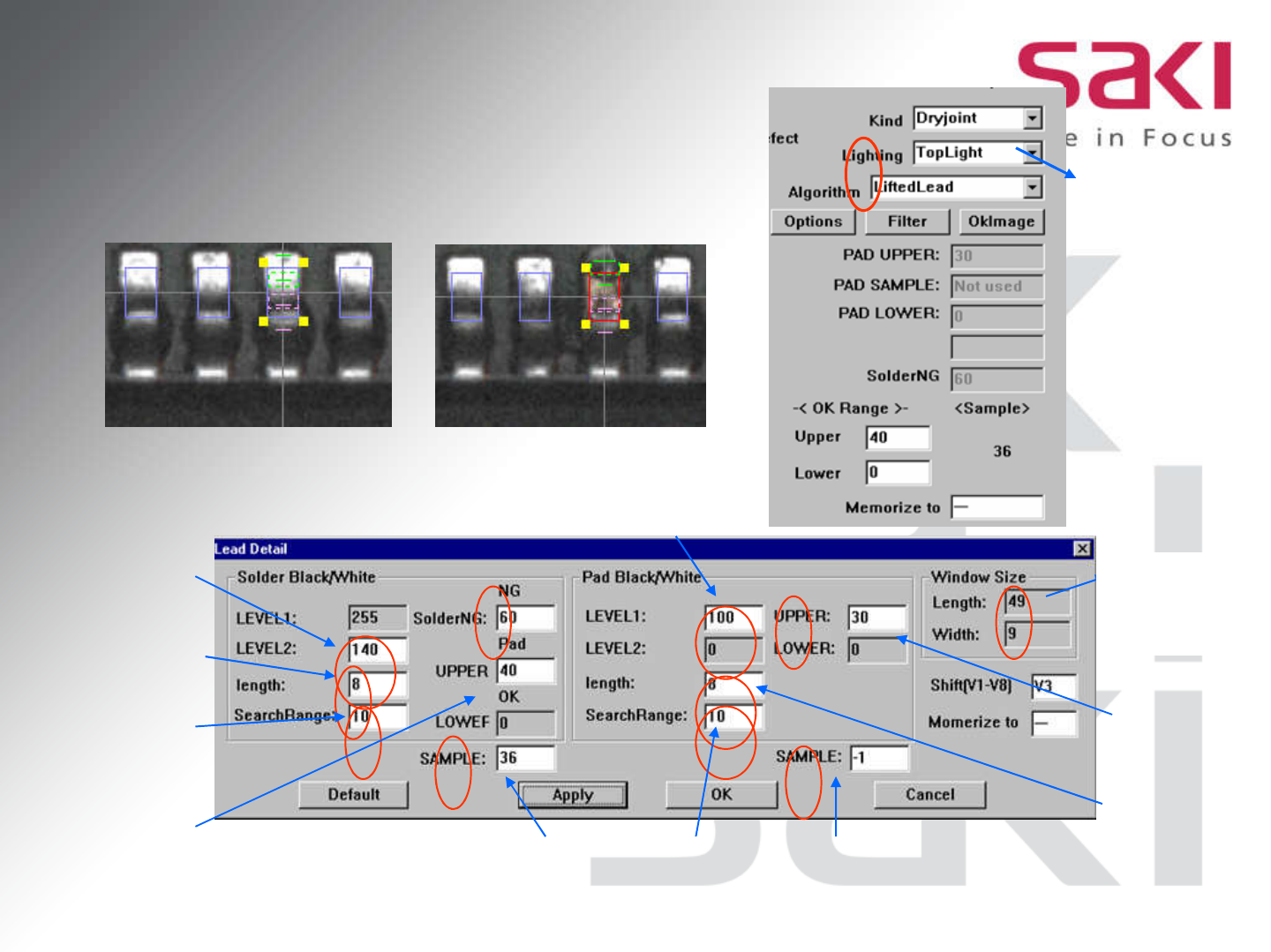

应用实例:
設置綠色窗口所要尋找的
OK NG
此算法在IC类的检测中可测出IC脚假焊、没錫等不良
在照明
方式的
選擇上
一般使
用Top
Light燈
光
Lifted LeadLifted Lead
53
設定綠色窗
口的OK
Range
設置粉紅色窗口的
長度
設置粉紅色窗
口的檢測範圍
設置粉紅色窗口
所要尋找的灰度
值下限
粉紅色窗
口的檢測
結果
此設置值表示: 如果0<=Sample<40時,為OK
如果40<=Sample<60時,跳到綠色檢測窗口
如果Sample>60時,為NG.
設置綠色窗口所要尋找的
灰度值上限
設置綠色窗
口的檢測範
圍
設置綠色
窗口的長
度
綠色窗口的檢測結果.
注意:只有當前一個Sample
為NG時,此窗口才有實際值
當前藍色
窗口的尺
寸描述
