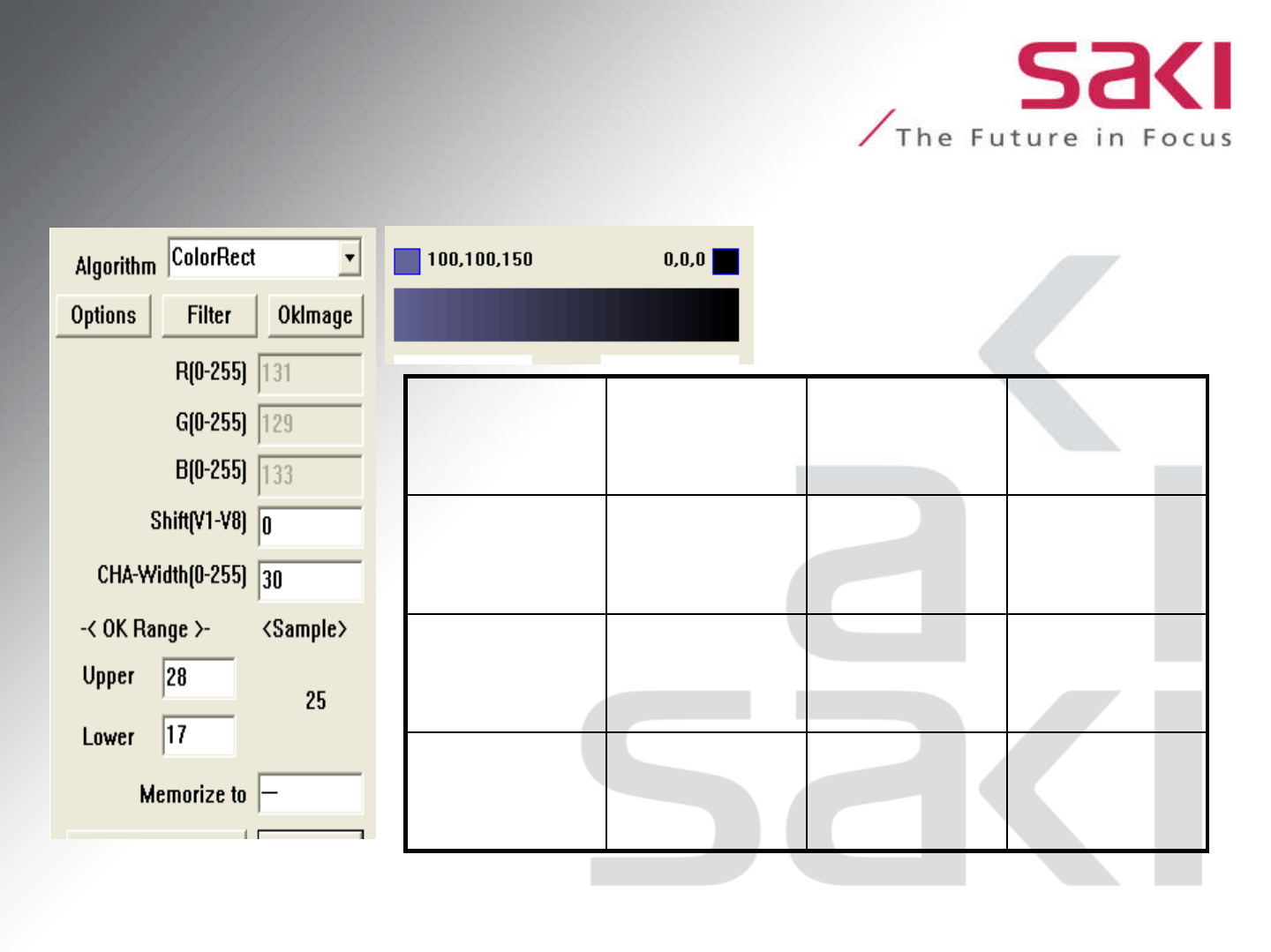

ColorRect 应用实例: 在该事例中，取样值11表示，粉红色窗口与所选定区域颜色设定为锡膏的颜色 50 示，粉红色窗口与所选定区域它们的中心位置之间的有11 个单位的偏移。粉红色窗口将描绘出在所选定区域中，与所选定的颜色相同的最大区域。

ColorRect

参数设置：

取值范围单位描述

CHA-Width 0-255 值

chromatic

aberration

Sample 0-100 百分比 n/a

Ok range 0-100 百分比 n/a

ColorRect

应用实例:

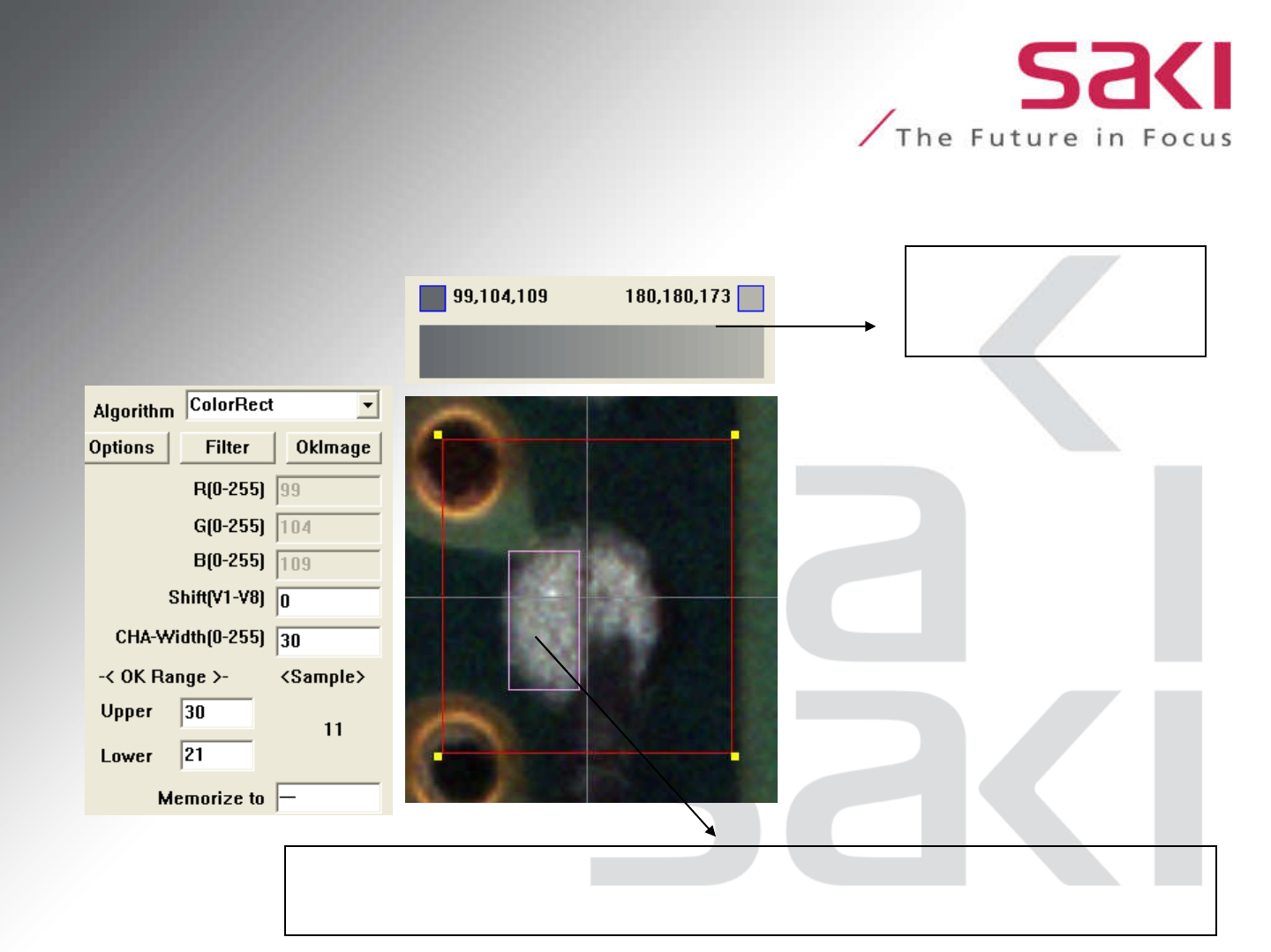

在该事例中，取样值11表

示，粉红色窗口与所选定区域

颜色设定为锡膏的

颜色

示，粉红色窗口与所选定区域

它们的中心位置之间的有11

个单位的偏移。

粉红色窗口将描绘出在所选定区域中，与所选定的颜色相同的最

大区域。

Lifted LeadLifted Lead

算法算法原理:Lifted Lead 是使用光亮度灰度的信息进行检测. 焊锡膏在 Toplight的灯

光下形成的图像会在下面说明图中说明. (一般只对应大的，宽的、长的焊盘)

首先,这个算法先用粉红色窗口检测有没有焊锡. 如果焊锡的状况很好很充分，那这

个检测就会通过. 但是, 当焊锡量很小,它就会判断这个引脚上的焊锡不够报错.可是如果焊

锡不是很好但还在可以接受的范围时,那这个算法就会用绿色的窗口去检测焊盘的末端，

在这个窗口中如果灰暗面积比较大的话，就认为有虚焊存在。这个算法主要是针对引脚

末端进行检测. 在我们的机器上，焊锡通常是灰暗色的，就是通过检测灰暗的区域来判断

焊锡的状况

检测窗口放置：引脚末端和焊盘末检测窗口放置：引脚末端和焊盘末

端之间。注意粉红色窗口和绿色窗端之间。注意粉红色窗口和绿色窗

口不能太大。同样，搜索范围也不口不能太大。同样，搜索范围也不

能太大。否则会影响检测效果。能太大。否则会影响检测效果。
