Pin solder 应用实例 ： Solder rang e 在对solder rang e，width range和 lead rang e设定之后，会自动计算 左图标注为蓝色区域中的取样值。 实际上，我们对以上的3个参数的 设定，就是为了恰当的选择好要计 算的区域。 56 Width range Lead rang e 取样值是表示在选取的特殊区域中，有百分 之多少的像素的亮度，处于0到“solder brightness”设定的…
Pin solder
取值范围 单位 描述
Solder
Range
0-无穷 值 焊锡范围
Lead Range 0-无穷 值
引角头部范
围

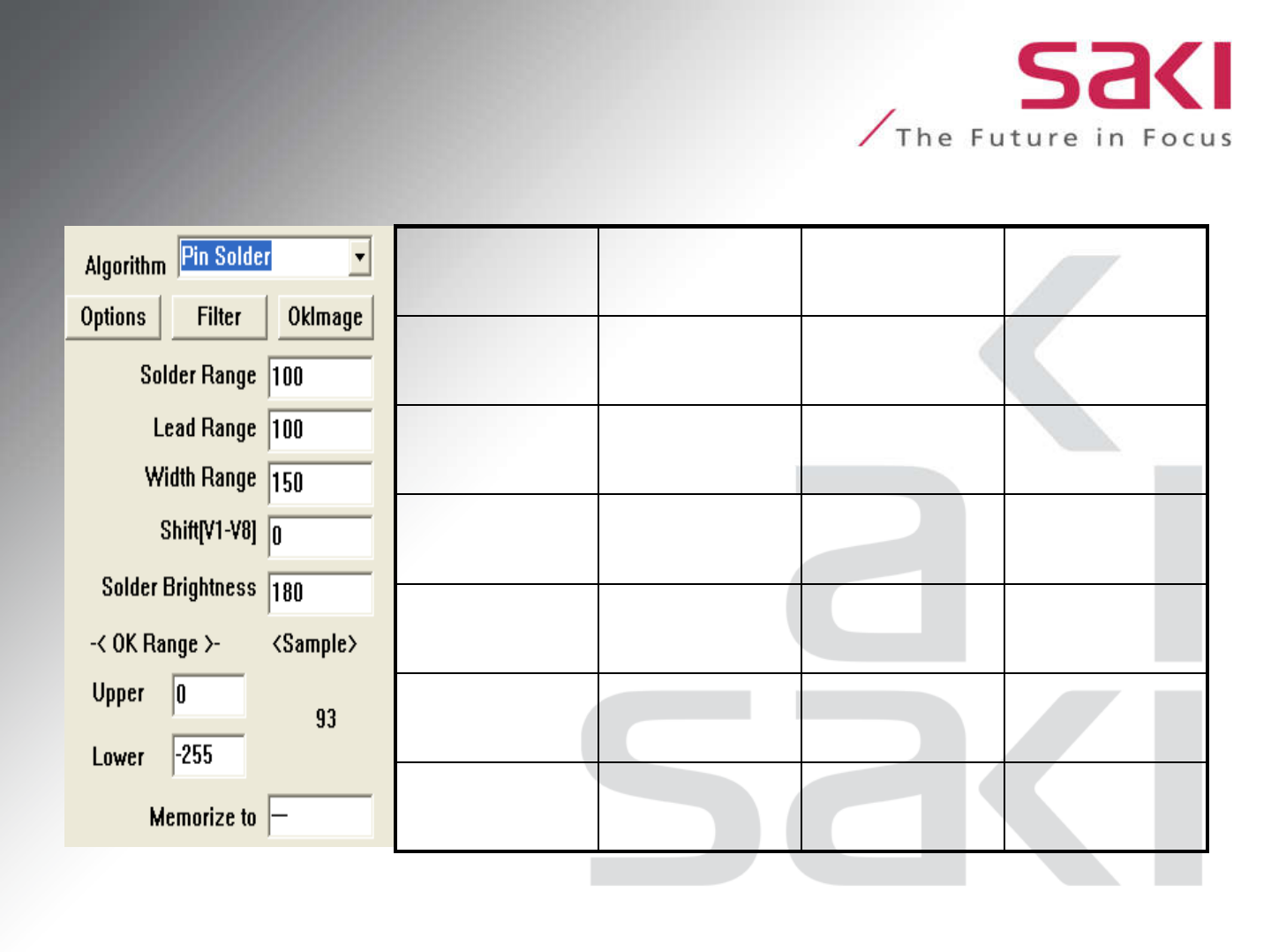

参数设置：
55
围
Width
Range
0-无穷 值 焊锡宽度
Solder
Brightness
0-255 值 亮度
Sample 0-100 百分比 n/a
Ok Range 0-100 百分比 n/a

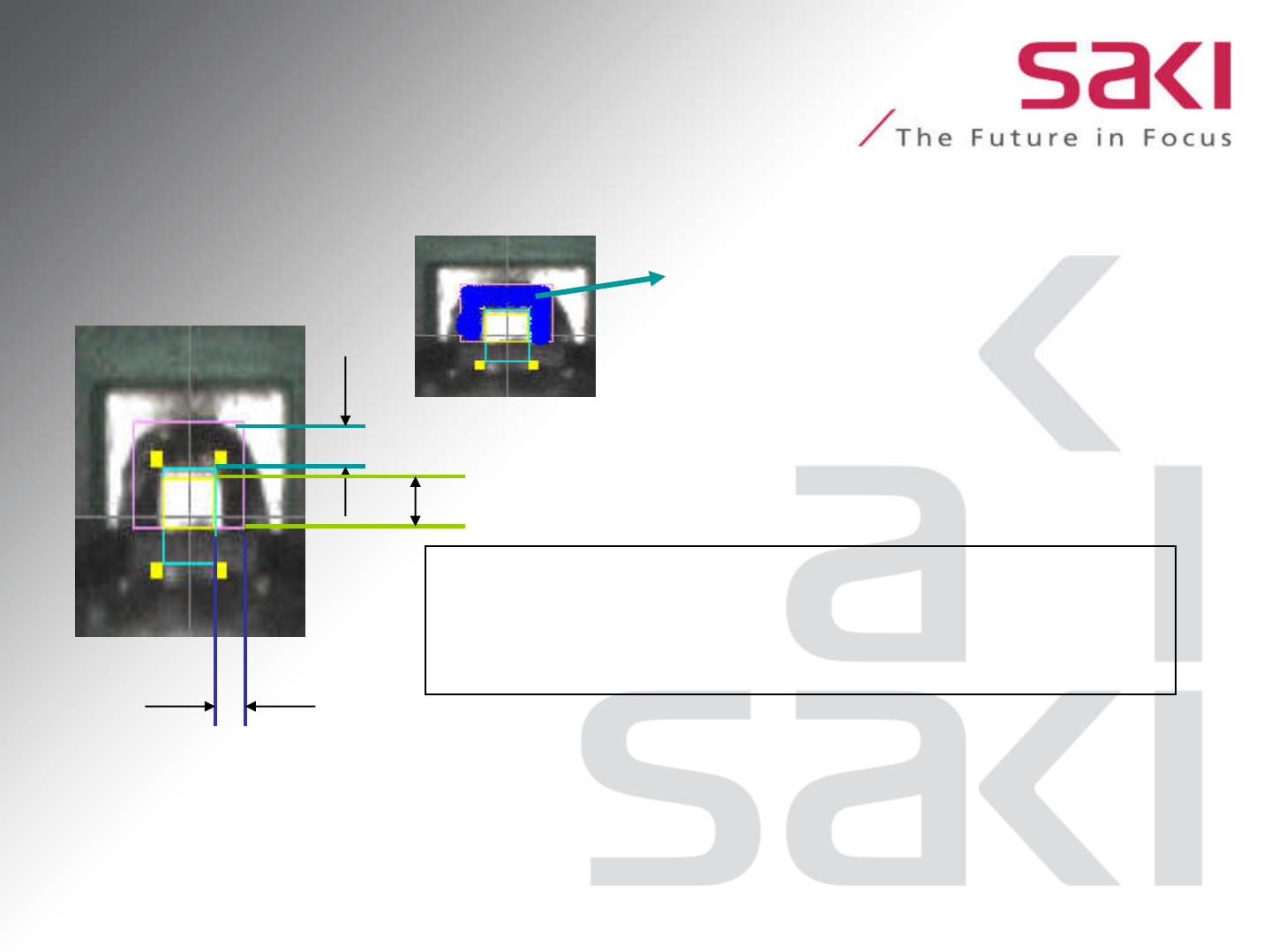

Pin solder
应用实例
：
Solder range
在对solder range，width range和
lead range设定之后，会自动计算
左图标注为蓝色区域中的取样值。
实际上，我们对以上的3个参数的
设定，就是为了恰当的选择好要计
算的区域。
56
Width range
Lead range
取样值是表示在选取的特殊区域中，有百分
之多少的像素的亮度，处于0到“solder
brightness”设定的范围内。

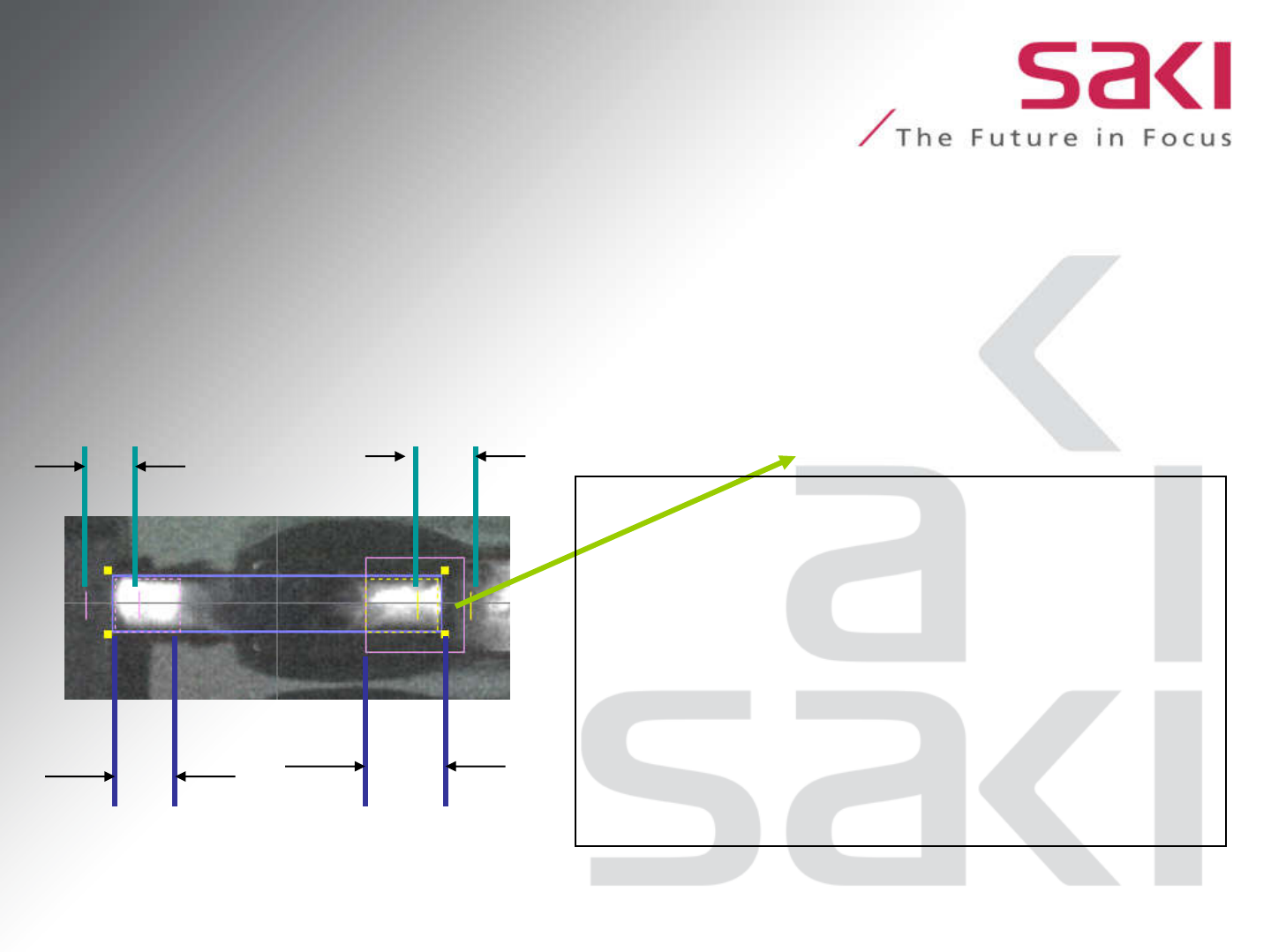

AS Pin solder
算法原理：（此算法适用于鸥翼型IC脚）
lead base搜索范围
（第二项的搜索范围）
lead top的搜索范围(第
一项的搜索范围)
关于如何设置特别窗口，是与
Pinsolder的情况一样的。因为
ASPinsolder是源自Pinsolder
的。
57
Lead base Lead top area
ASPinsolder是源自Pinsolder,但是这个算
法比Pinsolder能够更好的包裹住引脚,因为它
的窗口是用两个区域进行定位的。如果引脚
能够像左图那样分为两个亮的部分，请使用
ASPingsolder。
取样值表示在建立的特别窗口中有百分之多
少的像素，它们的亮度处于0到你所设置的
“solder brightness”之间。
