saki算法详解.pdf - 第29页
参数设置: 应用实 例1: Distribution 29 在IC元件中的应用,可測出IC脚短路 ﹑移 位等不良. 参数设置如下: OK NG Ok Range 的设置 不适宜 太大,一 般为0至 80之间
算法原理算法原理
:获得检测窗口內的亮度梯度.窗口內各像素沿着长边方向的亮度差就
是”Distribution”.”Width”值是用來屏蔽掉窗口內灰尘或其它瑕疵的检测结果
的影响,有些灰尘或其它瑕疵会给亮度值起很大的干扰并影响我們的检测结果的
精准.对应这种算法,如果有亮的物体贯穿于创建的窗口的宽度方向，取样值就
会非常高。 相反的, 如果没有亮的物体贯穿，取样值就很低。
檢測窗口的像素的灰度值分布圖
检测窗口內的像素分布
检测窗口外的像素分布
(仅仅是超过检测窗口的
一排的像素)
由于杂物等影响而使图像
受到干扰从而使该点的像
IC Bridge
根据右面Sample的计算原理IC脚
未短路时Sample值较低
Distribution
28
受到干扰从而使该点的像
素值异常,在下一步的处
理之后可有效的降低这种
干扰
.
选取每列的最大值和最小
值,最后得出兩行数据
將最大值減去最小值,再將相鄰
三個數值進行平均
得出最后一行数据,然后选取最小
一個數值作为“Sample”值
计算Sample值的详细过程
根据右面Sample的记算原理
IC腳短路時Sample值較高
参数设置:
应用实例1:
Distribution
29
在IC元件中的应用,可測出IC脚短路﹑移
位等不良. 参数设置如下:
OK NG
Ok
Range
的设置
不适宜
太大,一
般为0至
80之间

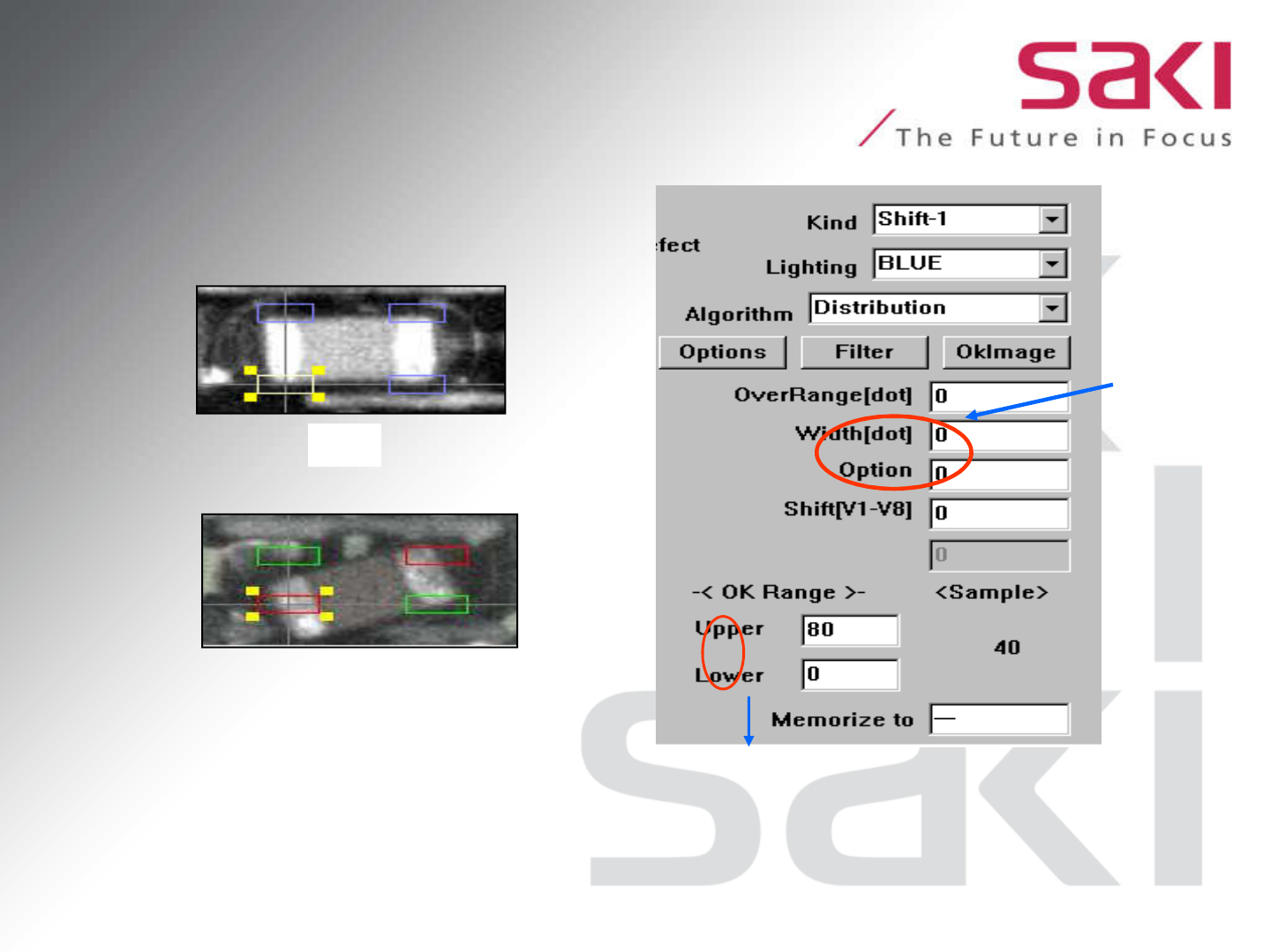

应用实例2：
在Chip料中的应用,可測出移位
不良.参数设置如下:
适当
的设
置此
参数
OK
Distribution
30
参数
可有
效的
降低
由于
脏物
帶來
的干
扰
NG
OK Range的设置由物料及其周边的环境來決定
