算法算法原理:机器会在 top light 和 side light光线下得到两张图像. 因此每一个像素在两
张图像上都会有两种光亮度，这种算法就是通过分别设定两种图像上的 光亮度的
范围side min, side max, top min 和 top max来计算符合范围要求的像素占整个窗
口的百分比.

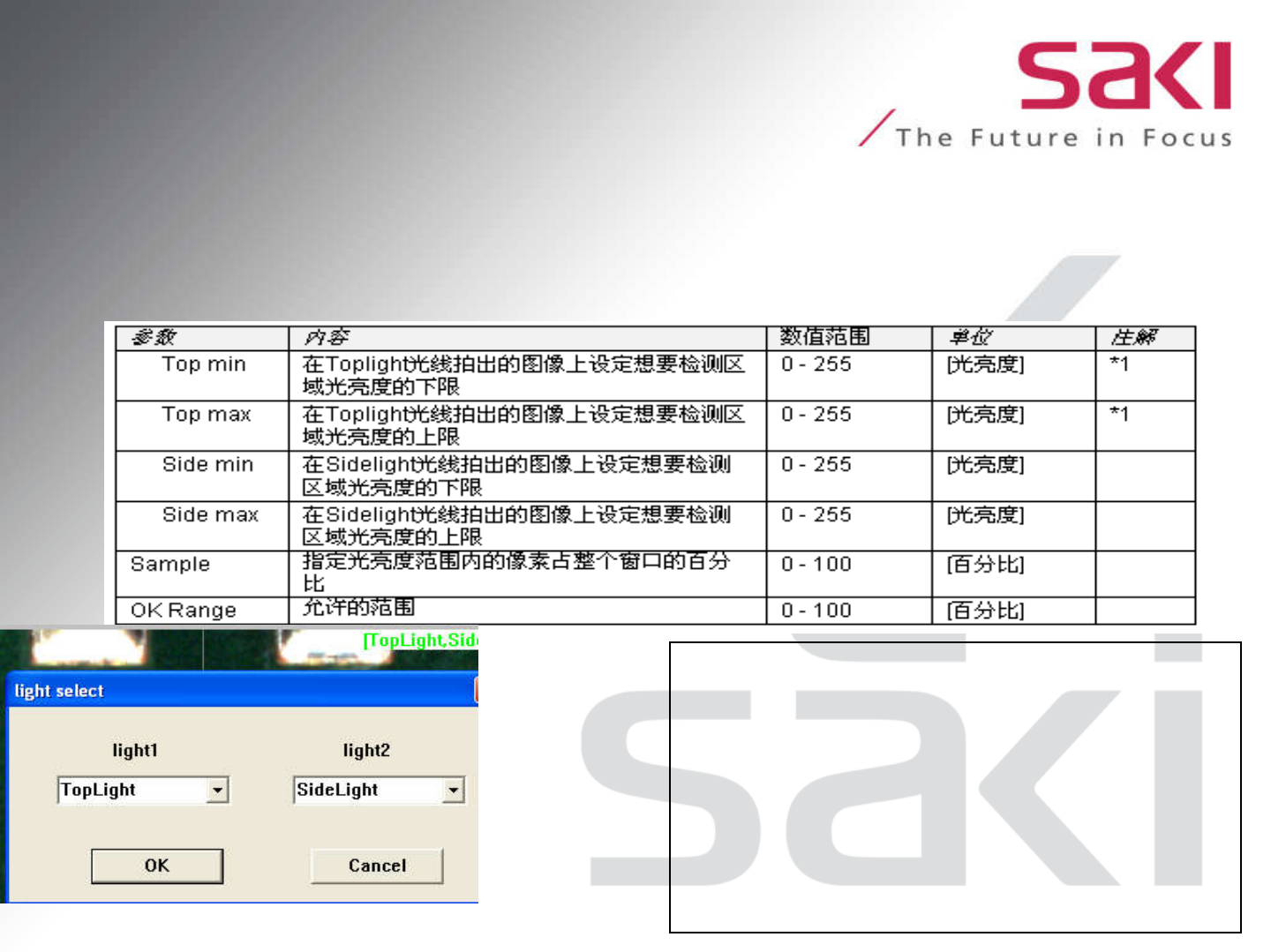

参数设置:
Land judgement
31
用右键点击图像
的右上角，可以
选择light1和
light2。对于
landjudgement
算法，我们可以
自由的选取两种
不同的光照。
取样值是表示，在创建的窗口中有多
少百分比的像素，它们的亮度不但在
light1下处于light1 min到light1 max之
间，而且在light2下处于light2 min到
light2 max之间。对于如何选择light1和
light2,请按照左下角的注释方法进行。

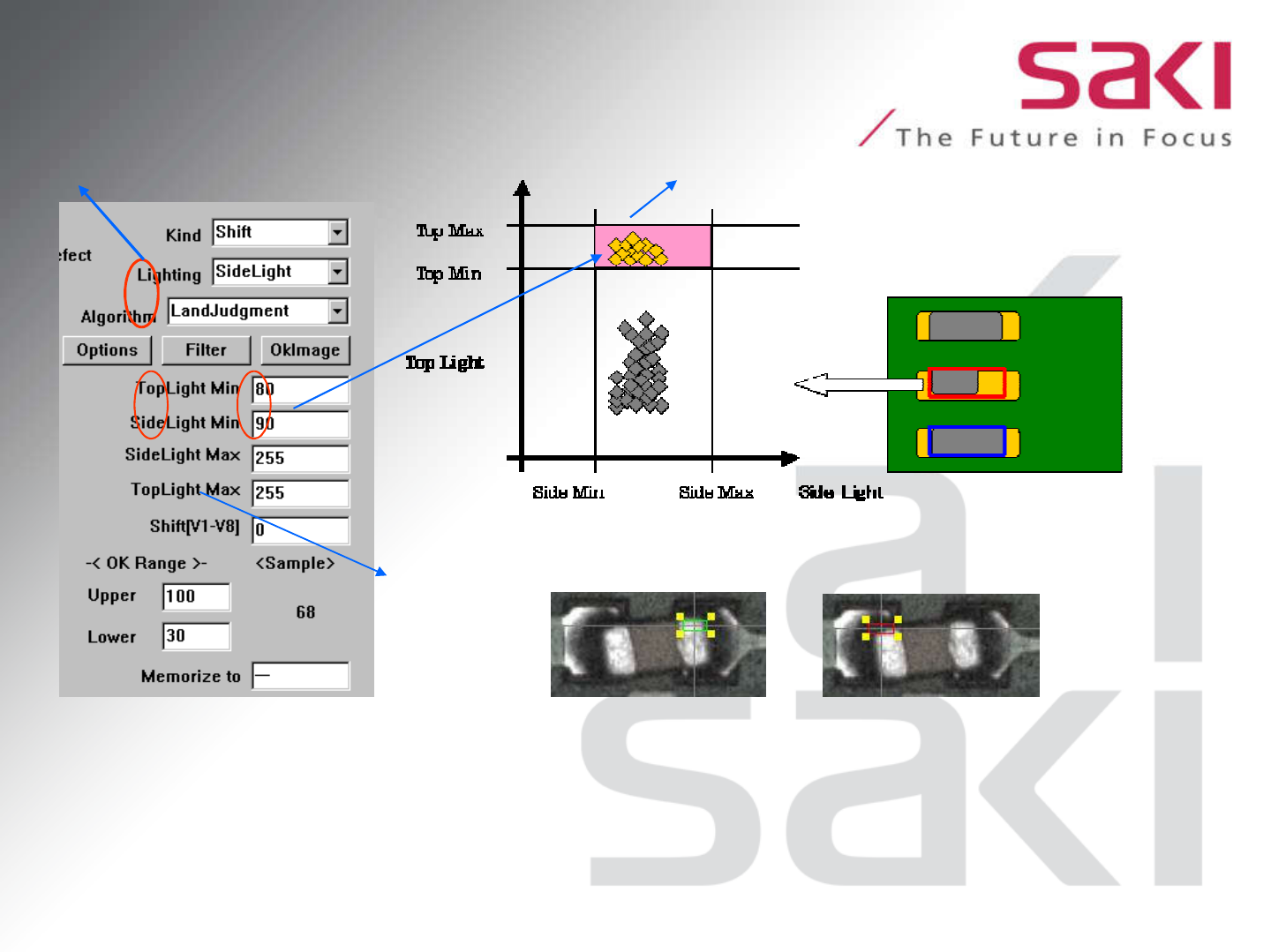

应用实例:1
符合条件的灰度值.
此照明方式的选择不会影响检测結果
Land judgement
32
此灯光
的设置
是可以
选择的
此算法在Chip料的检测应用中,主要用于移位的检测
OK NG
Landjudgement
应用实例:2

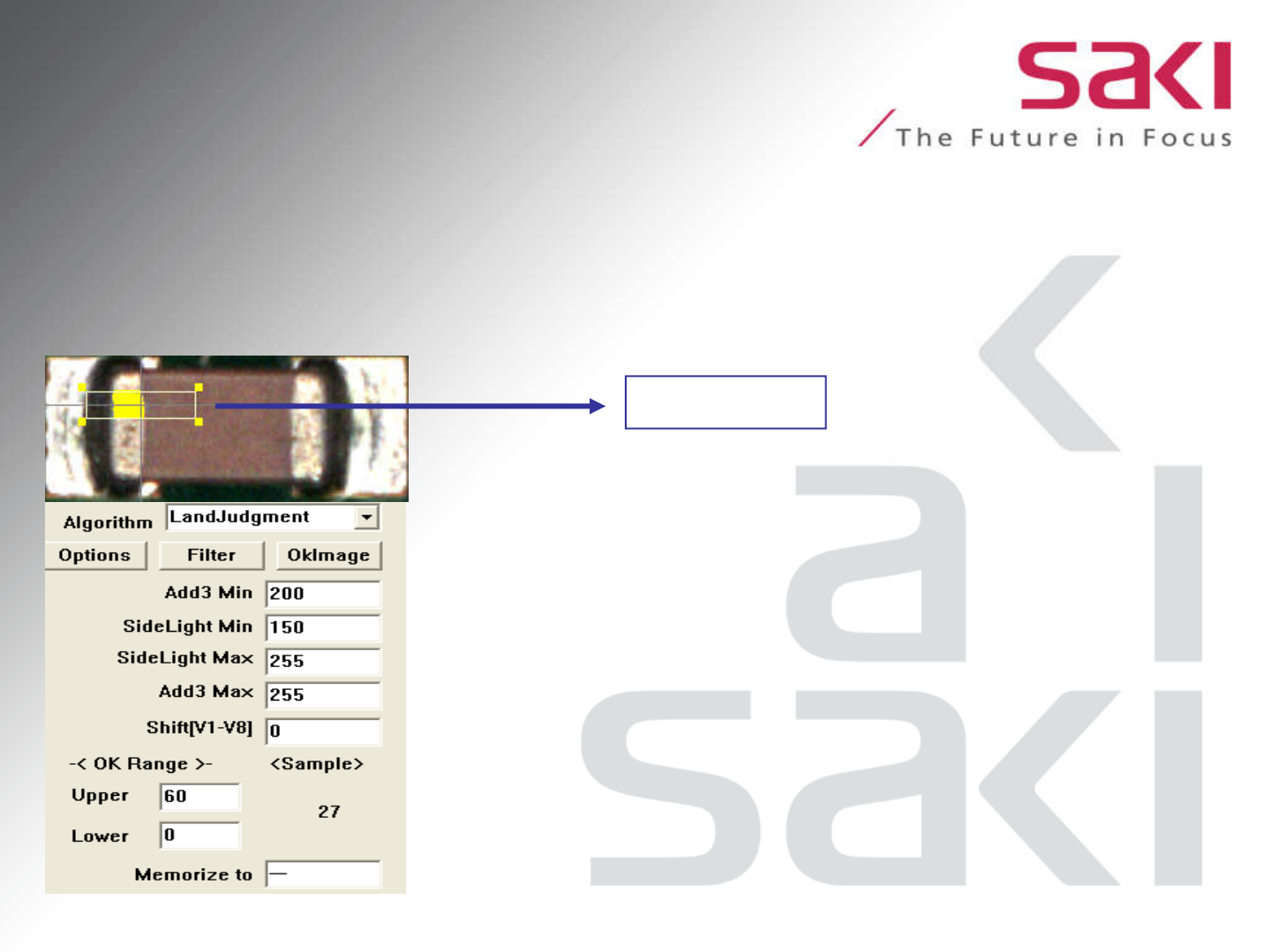

假想的设定
在这个例子中，选择add3作为
创建的窗口
33
在这个例子中，选择add3作为
light1，sidelight作为light2。取样值
是表示窗口中有27%的像素，它们满
足在add3下的亮度处于200到255之
间，同时在sidelight下的亮度处于
150到255之间。
