应用实例： 此时的参数设 置表示寻找白 L T racking/W T racki ng /Min circle 41 置表示寻找白 色的边界 设置搜寻范 围,可根据元 器件大小決 定.建议设置 ： 10-20间较 为适宜。 Min circle 算法：只是针对于圆形元器件做调整
L Tracking/W Tracking/Min circle
算法算法原理: L Tracking 在长的方向上获取明暗变化的边界.
W Tracking 在宽的方向上获取明暗变化的边界.

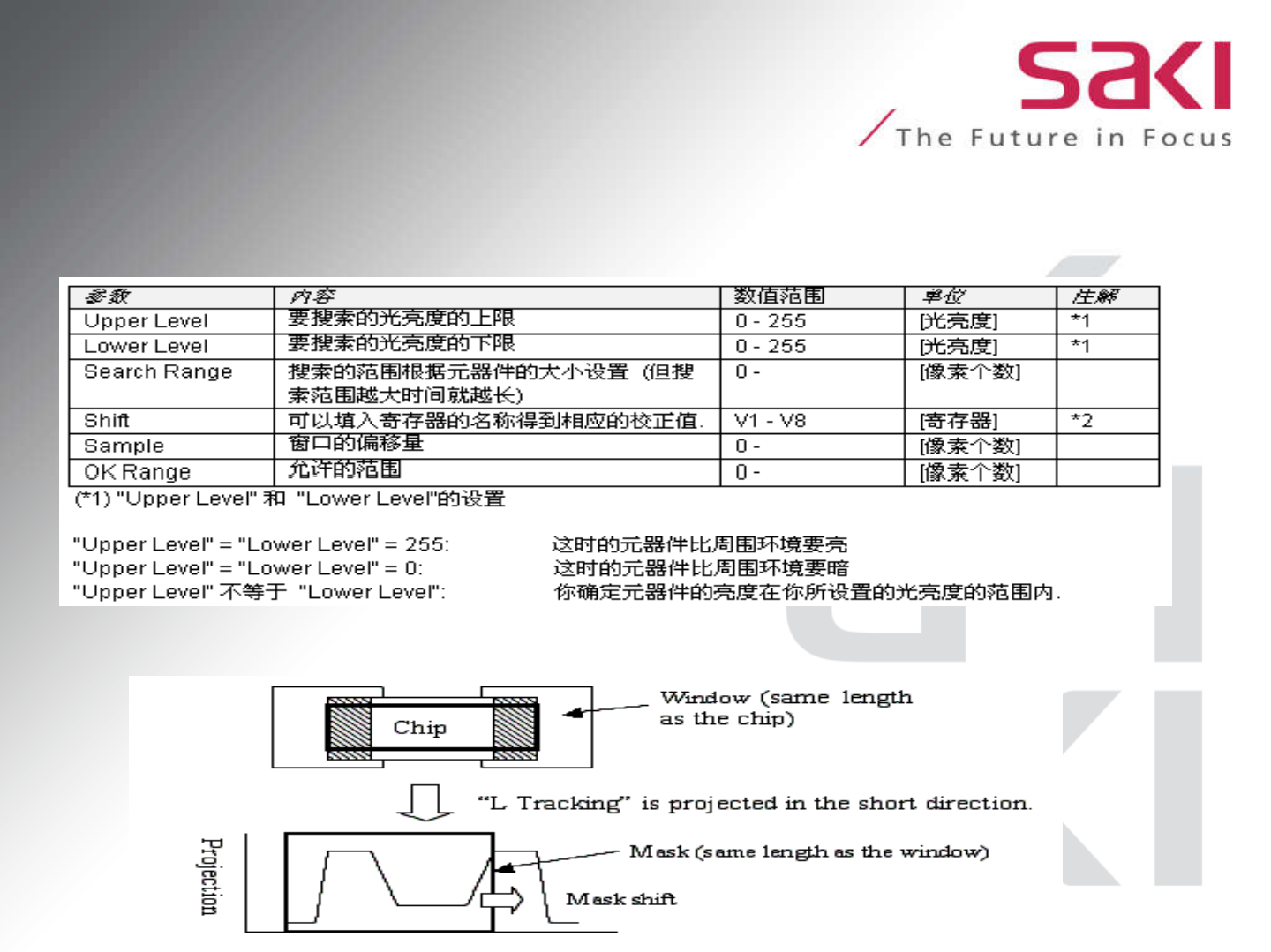

参数设置:（
通常，如果对宽度方向调整，调整窗口宽度方向窗口内亮度比窗口外亮
度亮。则上下限为255-255.窗口内的亮度比窗口外的暗，则为0-0.长度方向设置相同）
。
40
当”L Tracking”,”Upper Lever”=“Lower Level”=255时,表示利用元件亮的部分來获得它在纵向
上的位置

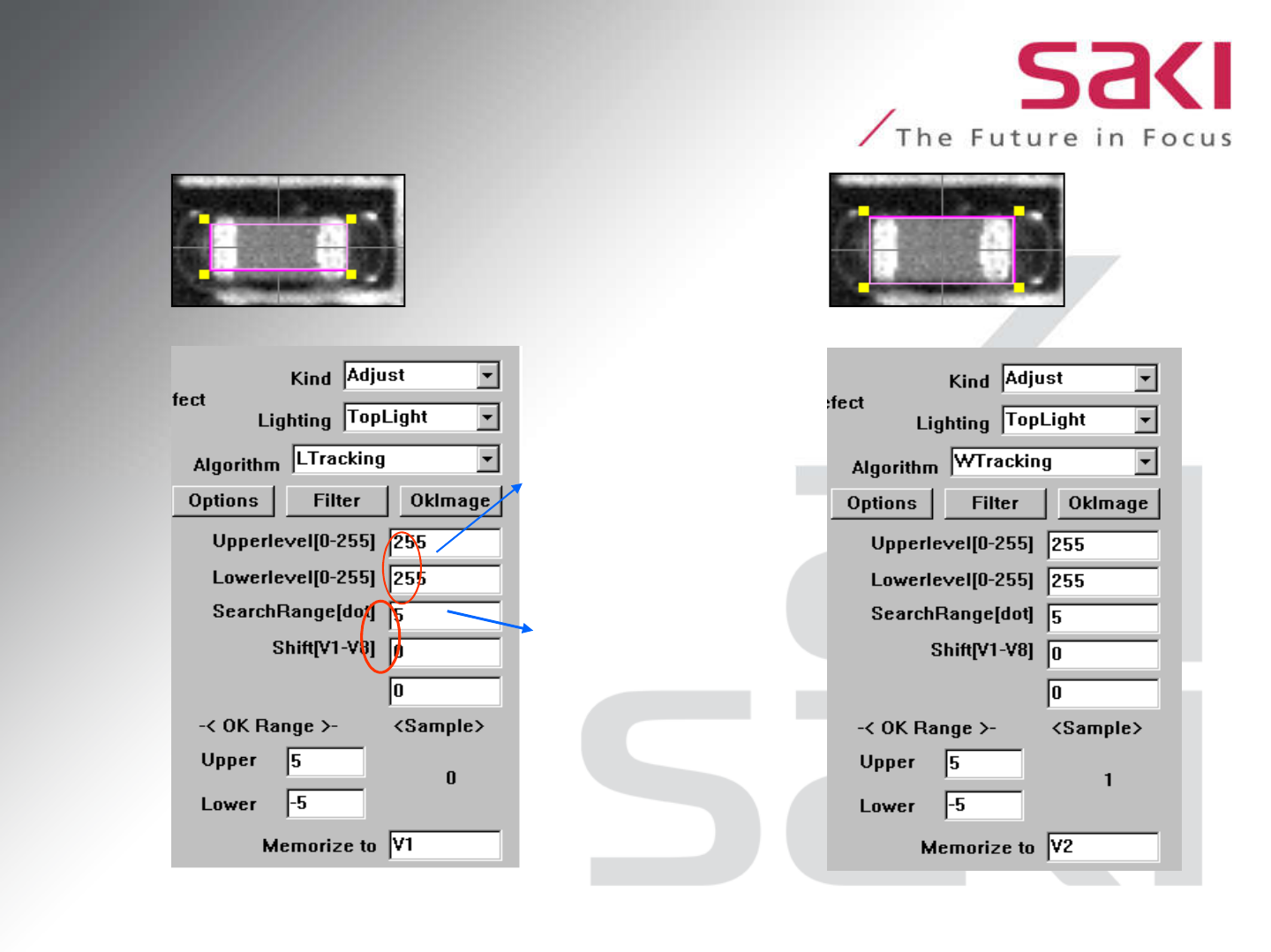

应用实例：
此时的参数设
置表示寻找白
L Tracking/W Tracking /Min circle
41
置表示寻找白
色的边界
设置搜寻范
围,可根据元
器件大小決
定.建议设置：
10-20间较
为适宜。
Min circle 算法：只是针对于圆形元器件做调整
V1+V2/V1-V2
算法原理:在內存中完成兩個寄存器中矢量的相加(或相減).

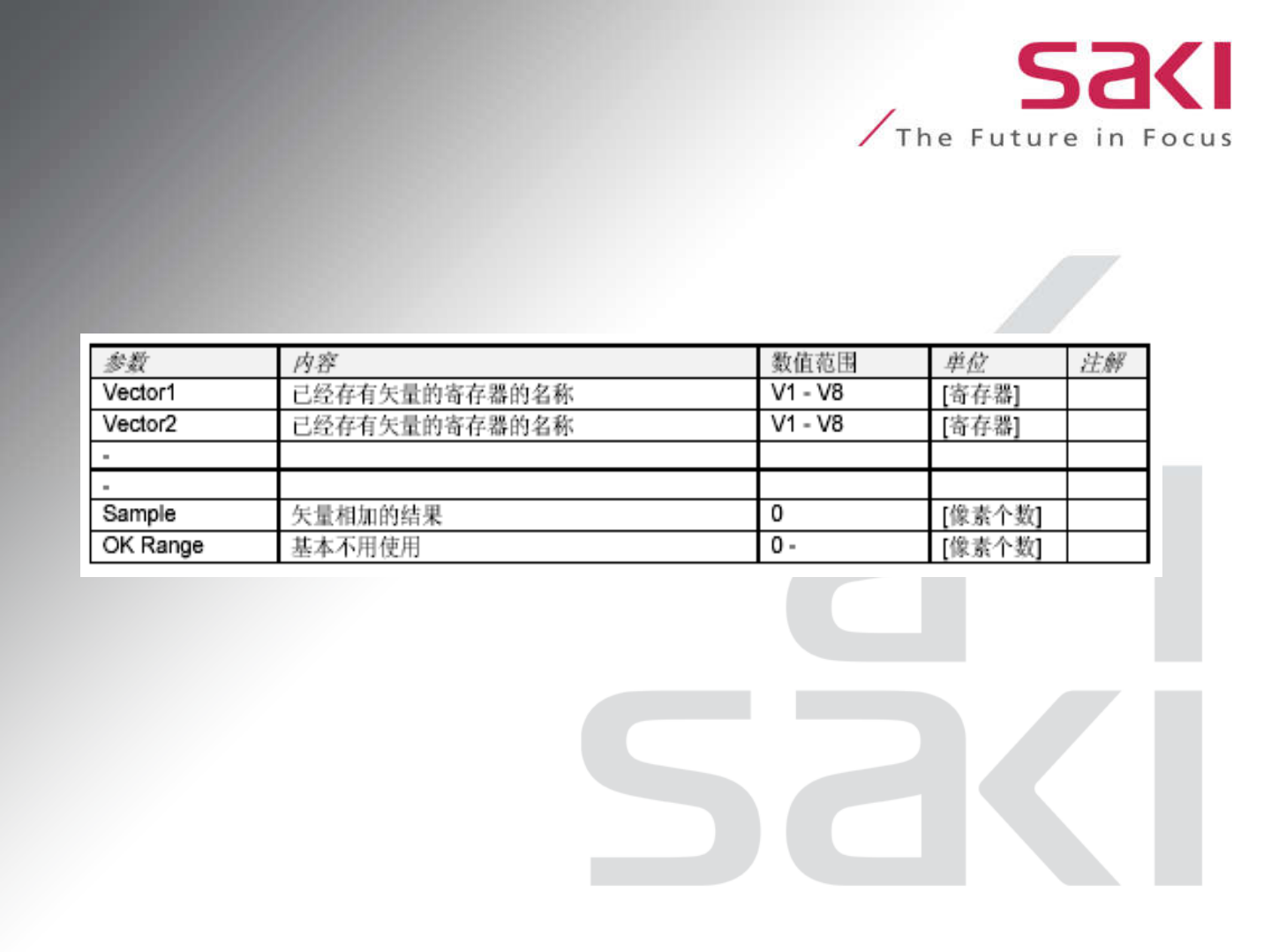

参数设置:
42
应用实例:
例如使用”V1-V2”的算法來把两个方向上的矢量相加.在使用此算法之前,
用兩个检测窗口分別放在元器件本体上.使用”L/W Tracking”來计算出X,Y方向
上的校正值,把得到的数值分別存入V1,V2兩个寄存器中.然后把它们相加后存
入V3,就可以在下面的检测窗口中使用.
