New-ASC 元件类型设定 元件大 小 对偏移 和偏转角度 35 长度和 宽度判 断标准 对偏移 和偏转角度 的详细 设定，来指 定O k ra nge
New-ASC
算法原理
： NEW_ASC(Auto Search Component)原理: NEW_ASC是专门用
来检查元件偏移的算法,它利用元件的电极,引脚或本体的亮度来自动搜寻元件
位置,并得出元件位置与Area窗口中心的偏移量及偏移角度，且可以将偏移量
赋予给另外的检测窗口使用。
参数设置
：1：灯光选用原则：选择光源的原则是所选光源应使电极,引脚的亮度与
背景区分越大越好,一般使用topsidelow, Top light , Density, Add等，表面是金属的
矩形元件用TOPLIGHT即可
34
矩形元件用TOPLIGHT即可
举例说明1：电容：创建一个检测窗口,Kind: Shift Lighting: Topsidelow Algorithm:
NEW_ASC, 窗口要稍大于焊盘,注意不要拖动窗口, 保持窗口对称。选中编辑画面的
MASK 功能，如图：
然后右键点击右图进入设置画面

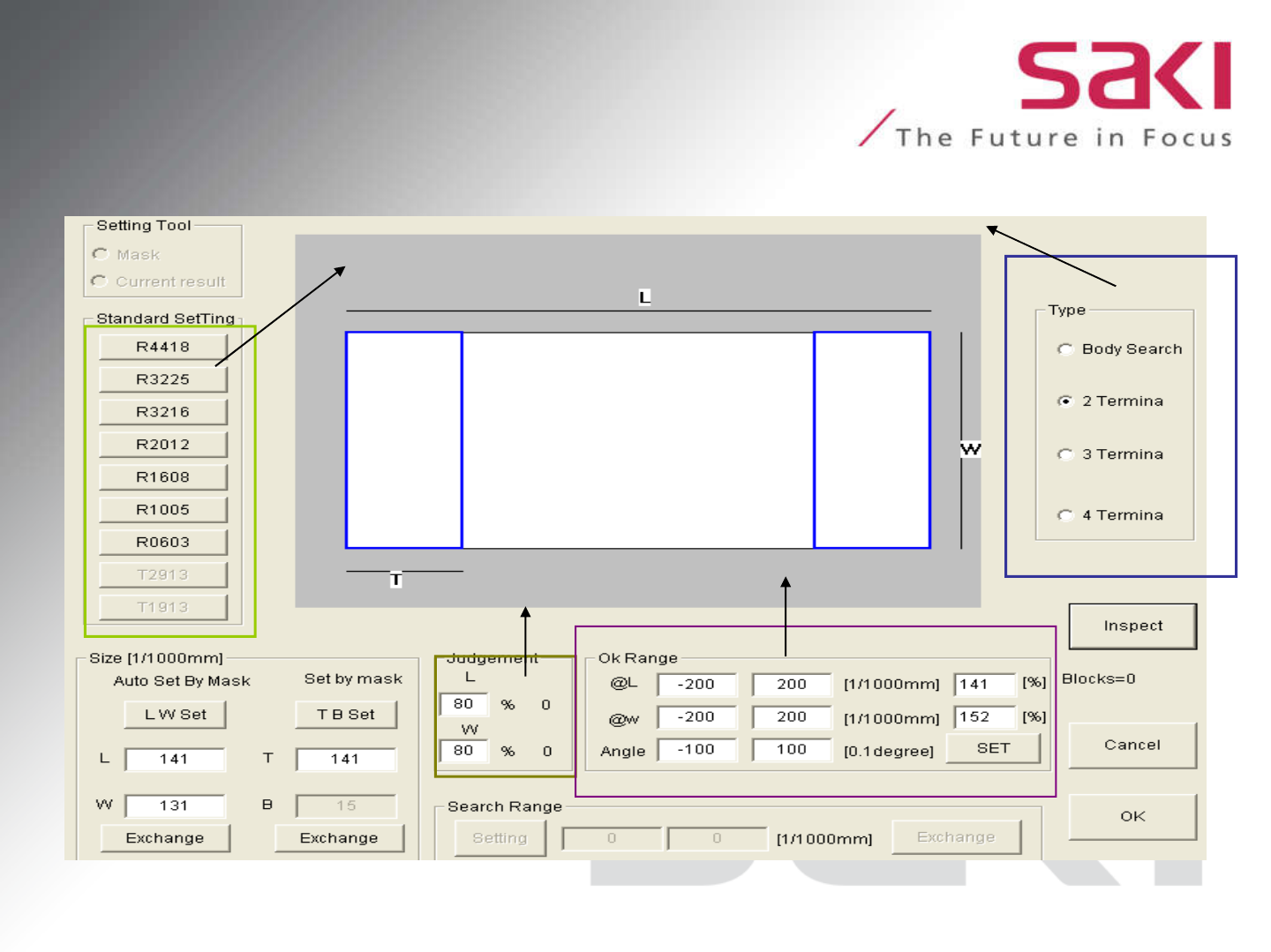

New-ASC
元件类型设定
元件大小
对偏移和偏转角度
35
长度和宽度判
断标准
对偏移和偏转角度
的详细设定，来指
定Ok range
New-ASC

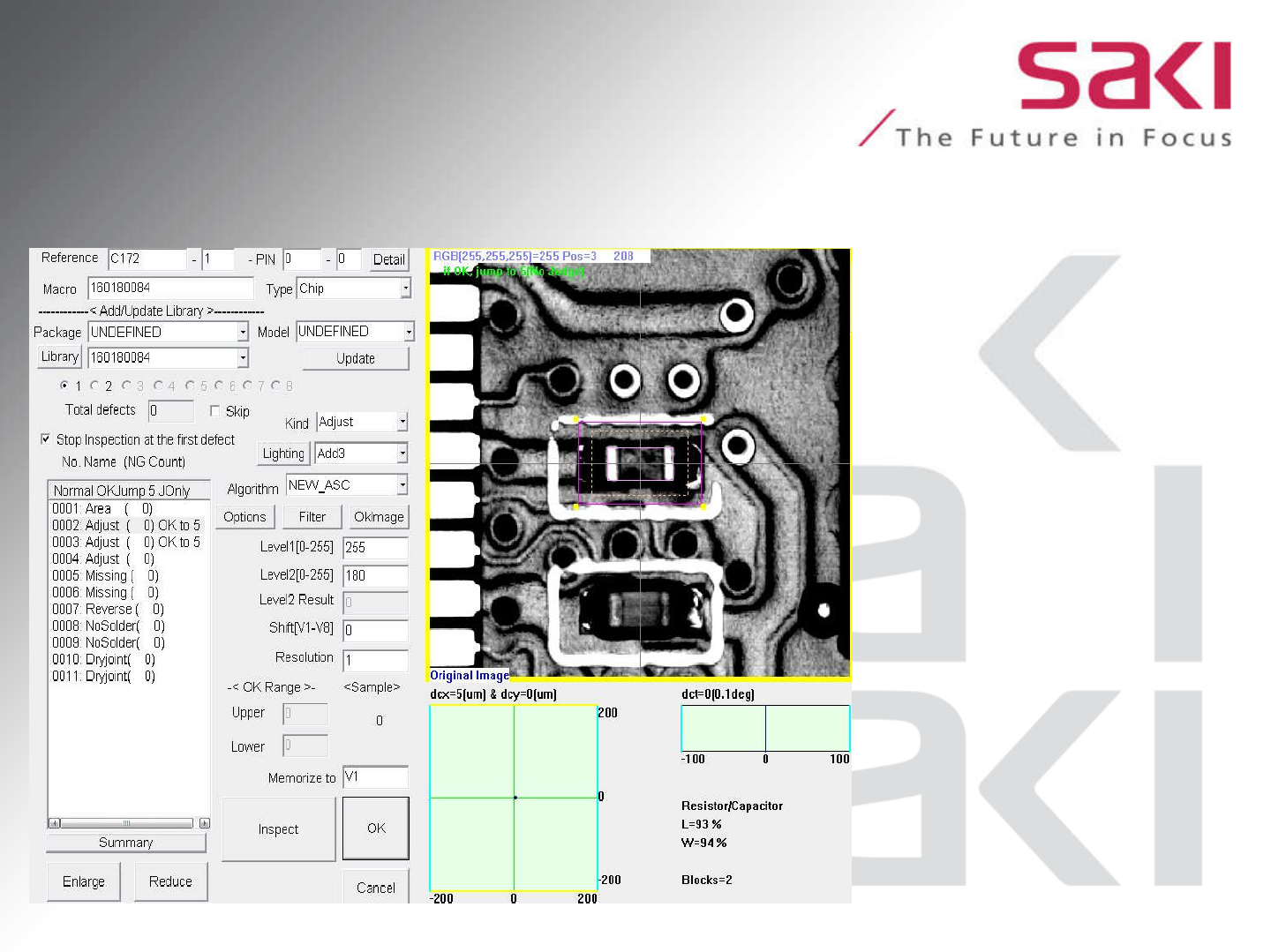

应用实例：
利用New- ASC算法计算电容的偏移量和检测偏移：
注意：使用此算法不仅可以
测出元器件是否偏移，也可
以输出偏移调整量V1-V8，此
矢量可以供给下面的测试窗
36
矢量可以供给下面的测试窗
口作为调整使用。
选用灯光时，一定注意，电
极和周围的亮度要有较为明
显的区别，如果灯光选择不
正确，会导致大量的误报产
生。
