Length/W idth 参数设置： 参数 内容 值域 单位 Level1 0 - 255 [Gradation] Level2 0 - 255 [Gradation] Option 0 - 499 Shift 检测窗口的偏移 V1 - V8 [Memory] Sample 元件的长或宽 [1/100mm] OK Ra nge 检测合格的上下限 [1/100mm] 61 OK Ra nge 检测合格的上下限 [1/100mm] NG …
Length/Width
算法解释：获取元件上亮度变化最明显的两条边缘之间的距离.这两条边缘
是由"Upper Level", "Lower Level" 和 "Option" 的值决定的. 检测到的元
件的长和宽是非常有用的.宽是指元件较短边的长度,长是指元件较长边
的长度.

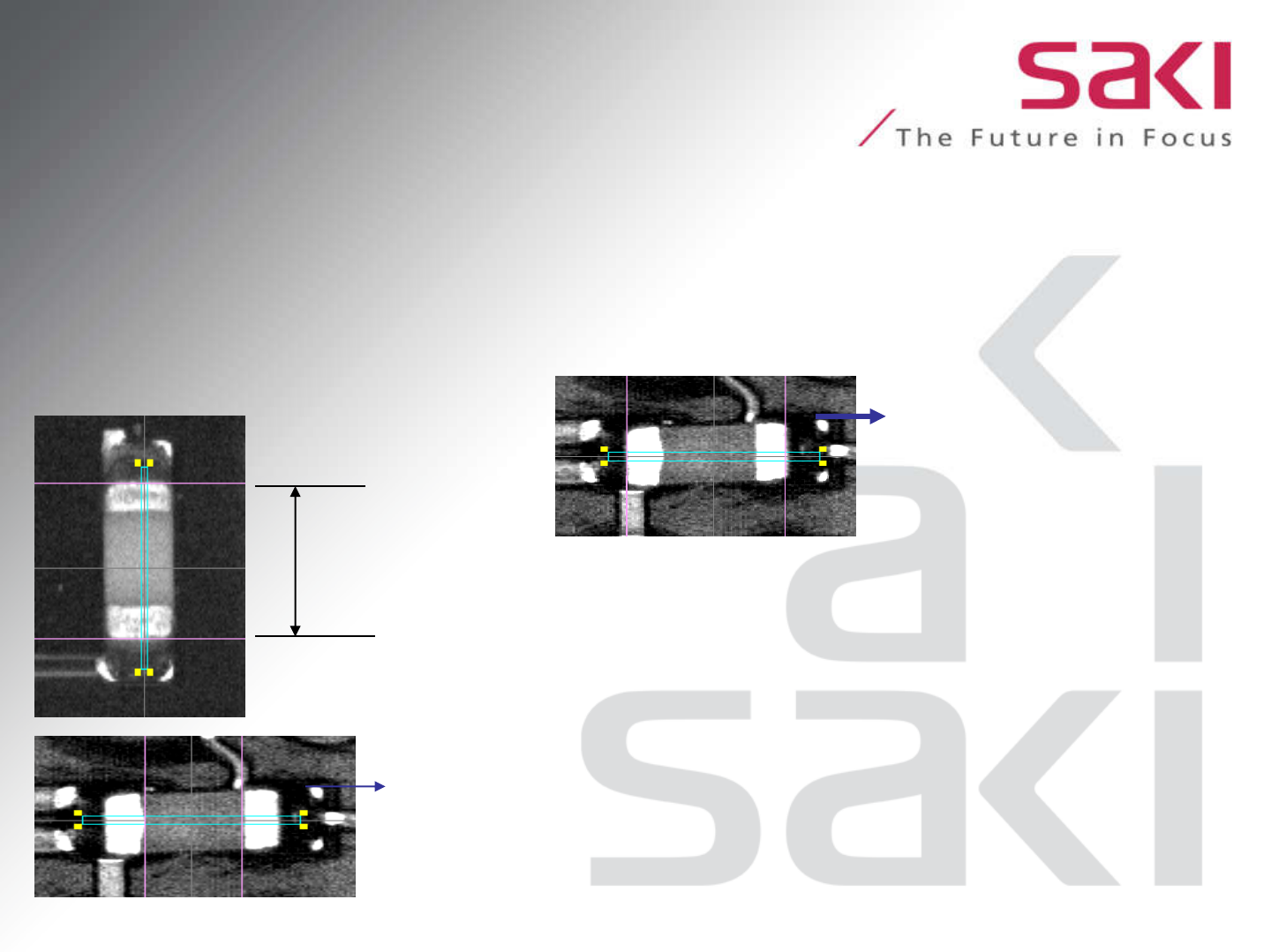

若是想计算如图中一样
的两条边界线之间的距离，
(内亮外暗)，请设定上限
60
取样值是两条
粉红线之间的
距离。
(内亮外暗)，请设定上限
为255，然后用鼠标箭头
确认明亮区域的大致范围，
然后将这个亮度输入到
lowerlevel中。
若是想计算如图中一样的两条边界
线之间的距离，(内暗外亮)，请设
定下限为0，然后用鼠标箭头确认暗
区域的大致范围，然后将这个亮度
输入到upperlevel中。

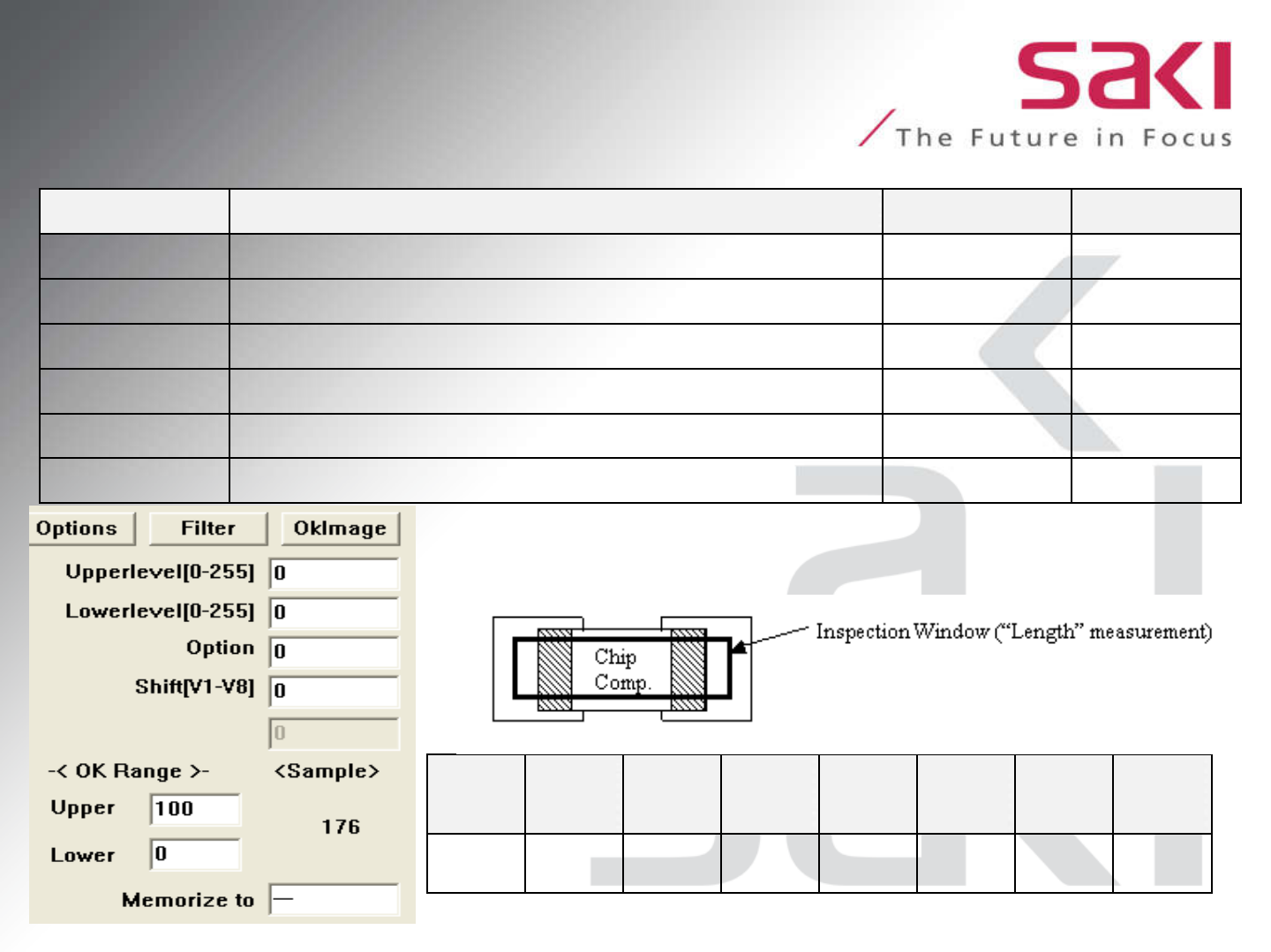

Length/Width
参数设置：
参数 内容 值域 单位
Level1 0 - 255 [Gradation]
Level2 0 - 255 [Gradation]
Option 0 - 499
Shift 检测窗口的偏移 V1 - V8 [Memory]
Sample 元件的长或宽 [1/100mm]
OK Range 检测合格的上下限 [1/100mm]
61
OK Range 检测合格的上下限 [1/100mm]
NG
Type
Lighting Algorith
m
Upper
Level
Lower
Level
OK-
Upper
OK-
Lower
Missing Top
Light
Length 0 0 210 160
检测参数设置示例
下面有用"Length"算法来检测元件"Missing"的例子
实例:
假想的设定
所选定的区域
Length/Width
62
在这个例子中，取样值83表示两
条粉红线之间的距离。该例子搜索
内暗外亮的分界线。
