AS Pin solder 取值范围 单位 描述 Lead T op Area 0- 无穷 值 区域大小 Search Range 0- 无穷 值 搜索 Lead T op 的范 围 Lead Base 0- 无穷 值 区域大小 参数设置： 58 Search Range 0- 无穷 值 搜索 Lead Base 的 范围 Sample 0-100 百分比 n/a Ok ran ge 0-100 百分比 n/a Solder range…
AS Pin solder
算法原理：（此算法适用于鸥翼型IC脚）
lead base搜索范围
（第二项的搜索范围）
lead top的搜索范围(第
一项的搜索范围)
关于如何设置特别窗口，是与
Pinsolder的情况一样的。因为
ASPinsolder是源自Pinsolder
的。
57
Lead base Lead top area
ASPinsolder是源自Pinsolder,但是这个算
法比Pinsolder能够更好的包裹住引脚,因为它
的窗口是用两个区域进行定位的。如果引脚
能够像左图那样分为两个亮的部分，请使用
ASPingsolder。
取样值表示在建立的特别窗口中有百分之多
少的像素，它们的亮度处于0到你所设置的
“solder brightness”之间。
AS Pin solder
取值范围 单位 描述
Lead Top
Area
0-无穷 值 区域大小
Search
Range
0-无穷 值
搜索Lead Top的范
围
Lead Base
0-无穷 值 区域大小
参数设置：
58
Search
Range
0-无穷 值
搜索Lead Base的
范围
Sample 0-100
百分比
n/a
Ok range 0-100
百分比
n/a
Solder
range
0-无穷 值 焊锡范围
Width range
0-无穷 值 焊锡宽度
Solder
brightness
0-255
值 亮度
AS Pin solder

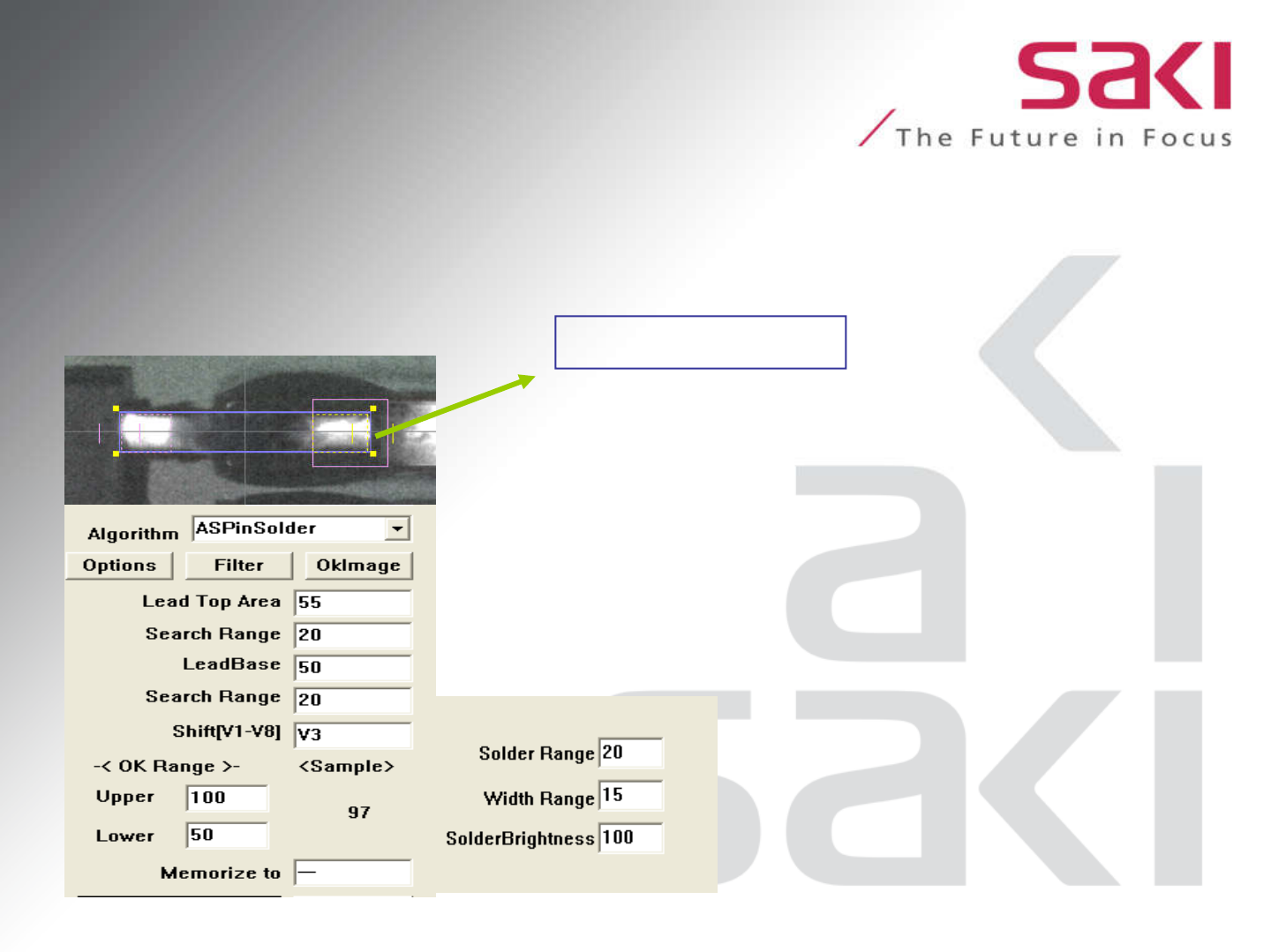

应用实例:
在这个实例中,取样值97表示在你所建立
所建立的特别窗口
59
在这个实例中,取样值97表示在你所建立
的特别窗口中，有97%的像素，它们的亮度
处于0到100的范围中(当设定的solder
brightness是100).
