参数设置 : Area Color 17 颜色范围设置
Area Color
Area color解释：
红
Alt: (R2, G2, B2)
算法原理
：
当你指定了在当你指定了在R G BR G B三维坐标内一个形状像圆柱体的颜色范围后，机器会自动计三维坐标内一个形状像圆柱体的颜色范围后，机器会自动计
算出检测窗口内有多少个像素在这个已设定范围及这些像素占窗口内总像数的百分比算出检测窗口内有多少个像素在这个已设定范围及这些像素占窗口内总像数的百分比..
（（Color-Channel是种利用颜色数据的算法.提取范围可以被认为是一个在三维彩色空间中形成
的一个圆柱体,这个圆柱体的中心线是已定的两个颜色数据点之间的连线,柱体的半径是已定的
亮度渐变范围(CHA-Width).你可以先给出一个亮度渐变范围(CHA-Width),这样就能确定你想要
提取出来的颜色范围.）
16
绿 蓝
Ctrl: (R1, G1, B1)
Alt: (R2, G2, B2)
取样值表示在你所建立的窗口中，有多少百分比的像素，它们的颜色处于你所设
置的颜色范围内。用ctrl+color1 click 和 alt+color2 click选定颜色范围。
CHA Width
参数设置
:
Area Color
17
颜色范围设置
应用实例:（可以用此算法测试偏移，漏铜，错料，少锡，假焊等，运用此算法要选择
有颜色的灯光)
在IC类元件的检测中用于检测引脚，焊盘是否有假
焊，氧化,无锡等不良
在Chip料的检测中用于检测
锡点的氧化,无锡等不良
OK
NG
OK
NG

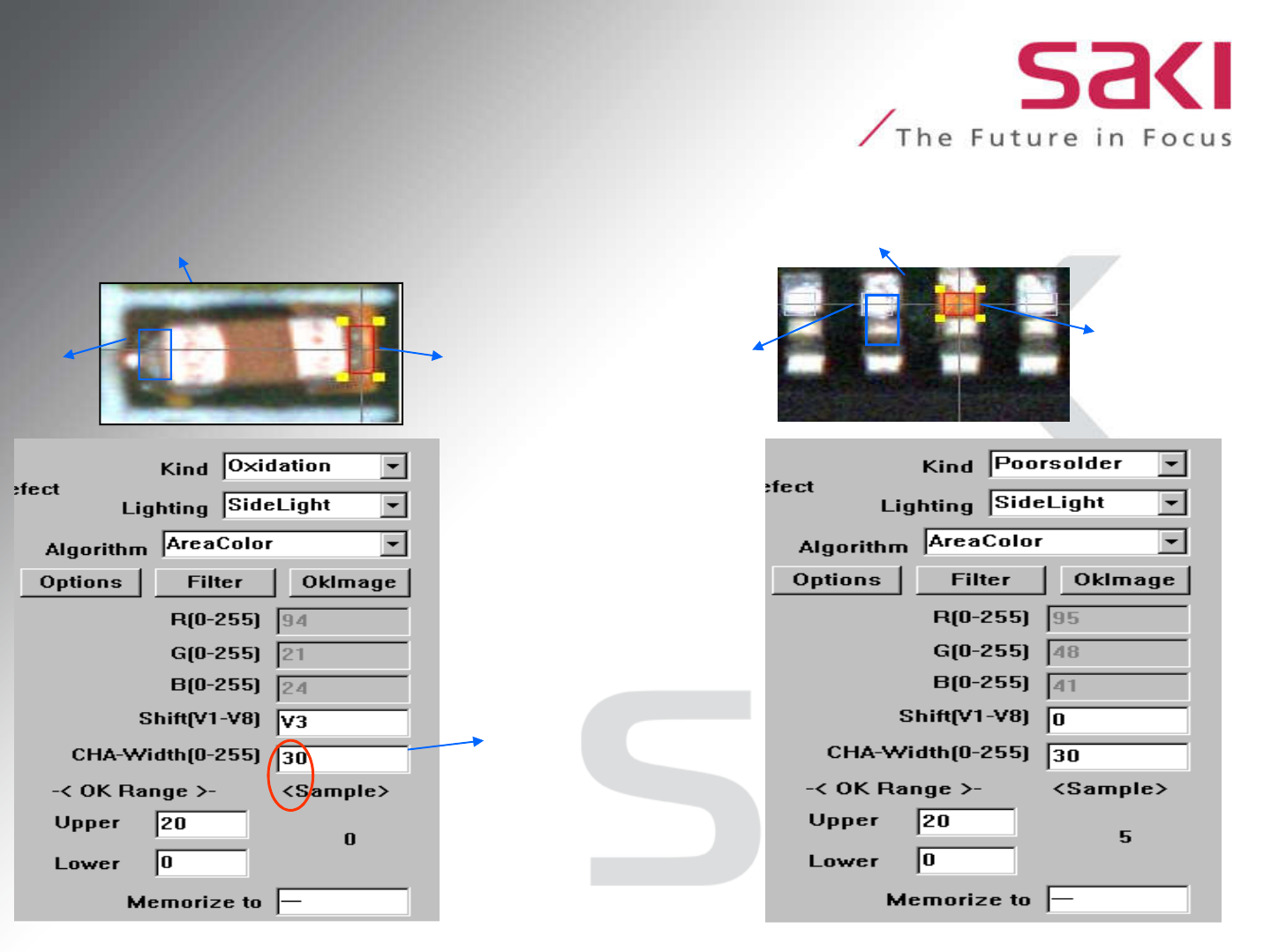

Area Color
18
建议设置
值为30
至40之
间
