应用实 例：（可以用来测试炉前或炉后的少锡，假焊，无锡等缺陷） 如图：RN排阻虚焊。 使用此算法 检测锡点时 一般使用 toplight的照 明方式 设置少锡窗口时参考设置 ： Black/White 5 OK NG 使用0-100的 设置表示寻 找较暗的亮 度值. 建议值： 0-60 Ok Ra nge 的 Low er 设置一般不能低于 65 ，建议值： 100-6 5
Black/White
参数设置：
参数 内容 值域 备注
Level1 亮度范围 :阀值 (1) 0 – 255
（亮度值）
检测窗口的
亮度上限值
Level2 亮度范围 :阀值 (2) 0 - 255 检测窗口的
4
Level2 亮度范围 :阀值 (2) 0 - 255
（亮度值）
检测窗口的
亮度下限值
Option N/A N/A 不适用
Shift 偏移当前窗口位置 V1 - V8 偏移窗口矢
量值
Sample 亮/暗区域占整个窗
口面积之比
0 – 100
（百分比）
计算出来的
实际亮度值
OK Range 面积比的上下限 0 – 100
（百分比）
Ok/Ng的门
阀值。
应用实例：（可以用来测试炉前或炉后的少锡，假焊，无锡等缺陷）
如图：RN排阻虚焊。
使用此算法
检测锡点时
一般使用
toplight的照
明方式

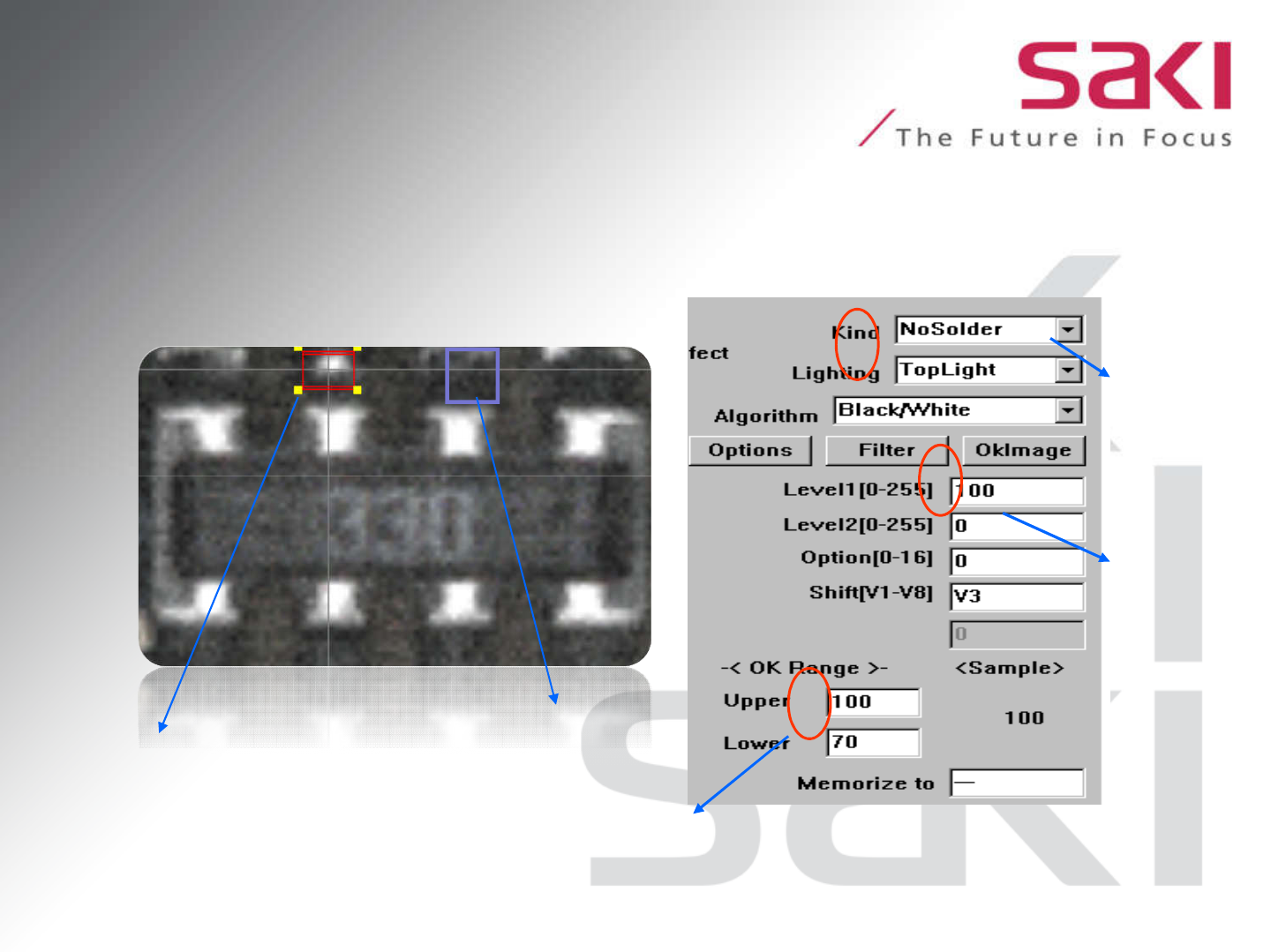

设置少锡窗口时参考设置
：
Black/White
5
OK
NG
使用0-100的
设置表示寻
找较暗的亮
度值.
建议值：
0-60
Ok Range 的Lower设置一般不能低于
65，建议值：100-65
算法算法原理: 此算法可计算出检测窗口内的平均亮度值.
应用实例：可以应用于测试电阻/电容错料，电阻/电容
参数设置界
参数设置:
Average
6
错料实例：
检测窗口
OK
检测窗口
NG

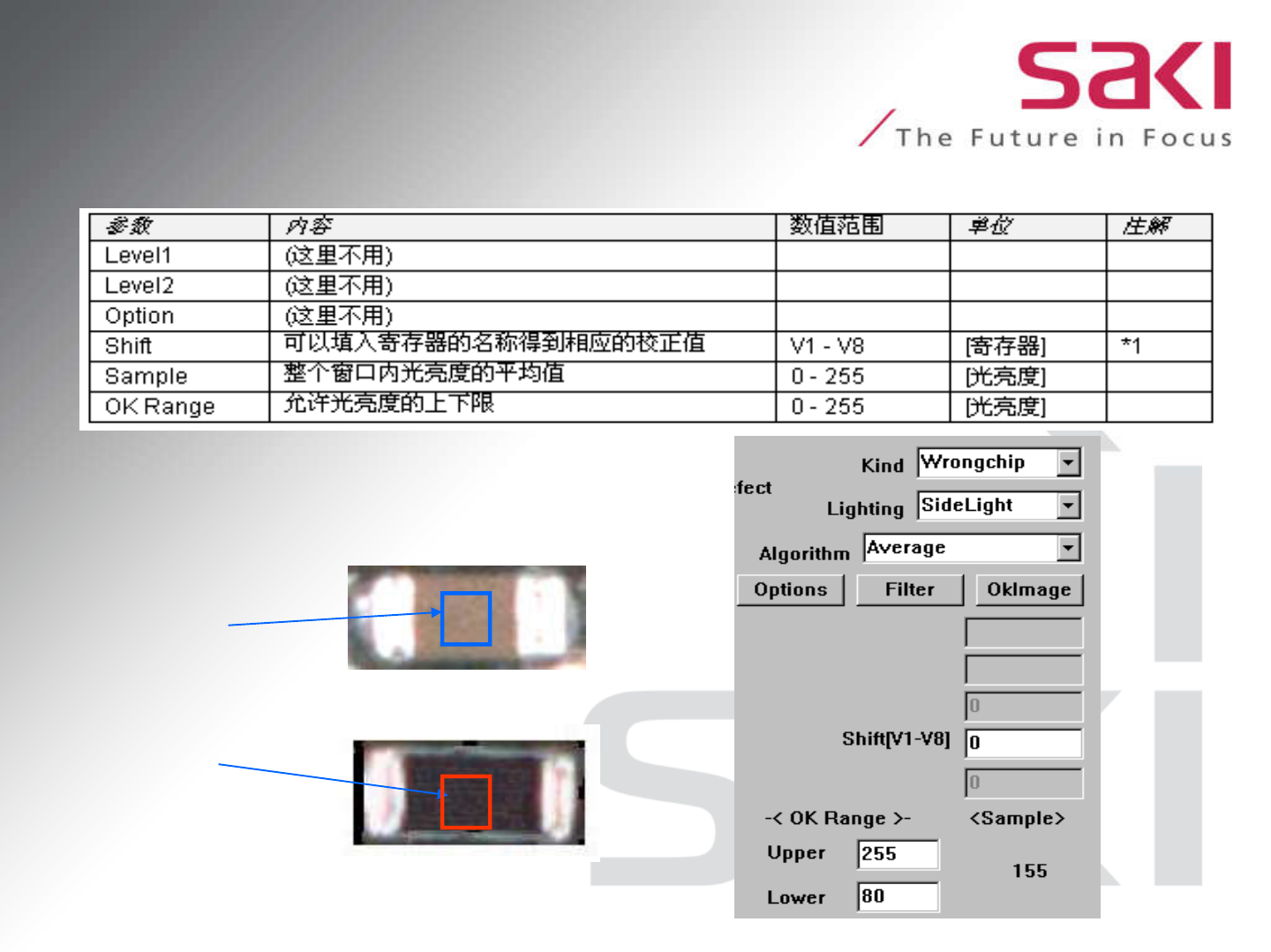

应用实例：可以应用于测试电阻/电容错料，电阻/电容
虚焊等
参数设置界
面：如选择
sidelight
灯光，
配合Average
算法可以测
试电容虚焊
问题。OK
Range设置
参考范围：
130-0.
