应用实 例:（可以用此算法测试偏移，漏铜，错料，少锡，假焊等，运用此算法要选择 有颜色 的灯光) 在IC类元件的检测中用于检测引脚，焊盘是否有假 焊，氧化,无锡等不良 在Chip料的检测中用于检测 锡点的氧化,无锡等不良 OK NG OK NG Area Color 18 建议设置 值为30 至40之 间
参数设置
:
Area Color
17
颜色范围设置
应用实例:（可以用此算法测试偏移，漏铜，错料，少锡，假焊等，运用此算法要选择
有颜色的灯光)
在IC类元件的检测中用于检测引脚，焊盘是否有假
焊，氧化,无锡等不良
在Chip料的检测中用于检测
锡点的氧化,无锡等不良
OK
NG
OK
NG
Area Color
18
建议设置
值为30
至40之
间

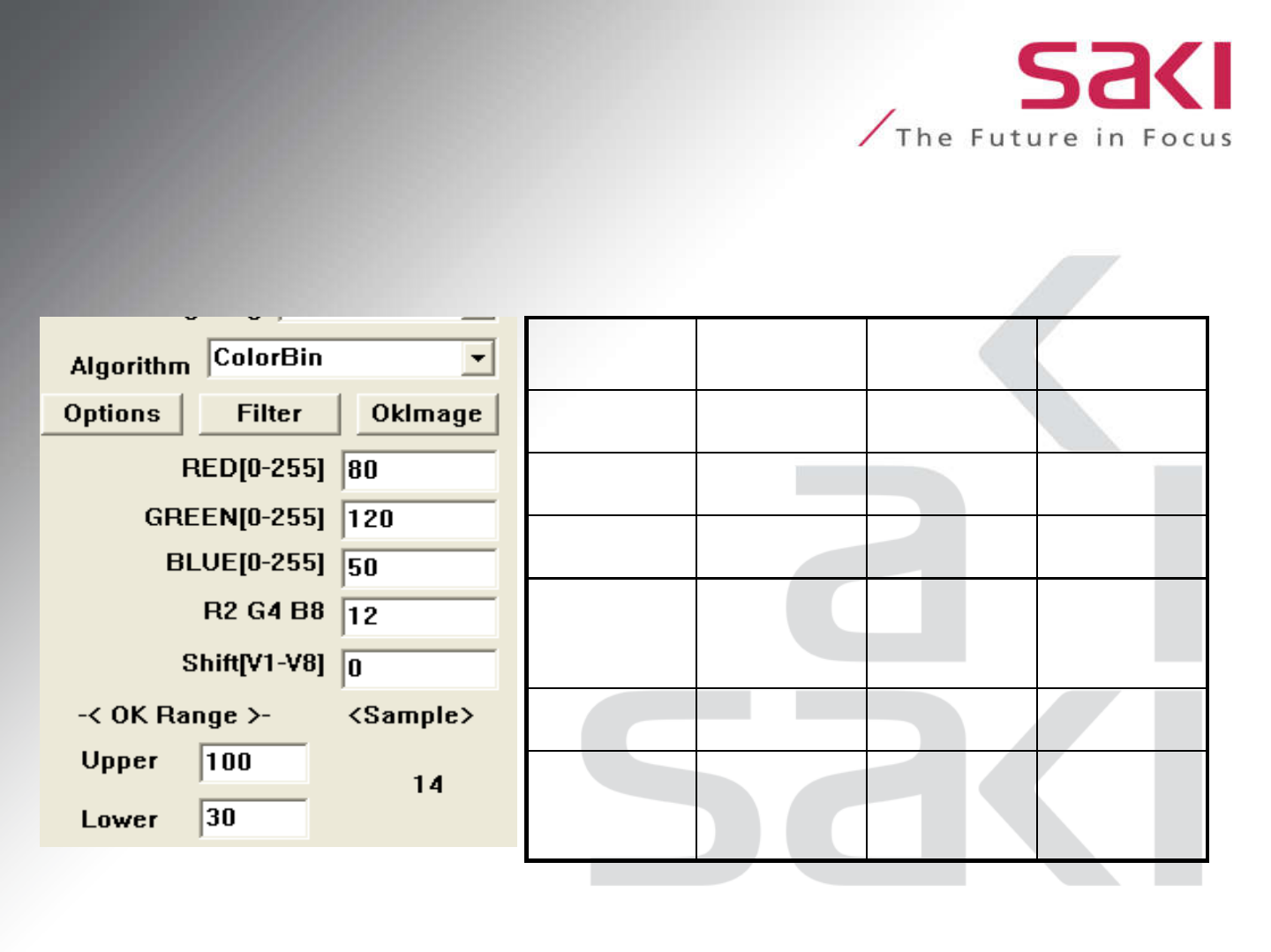

算法原理：利用三基色R, G, B相互组合来计算。Sample 值表示选取的组合颜色占到测试
窗口的颜色百分比。其中如有某种颜色不在考虑范围内，就将其设为256（表示屏蔽掉此
颜色）。例如，如果测试Red 和Green的组合颜色，Blue 设为256.R2 G4 B8中数值应为
2+4=6.
取值范围 单位 描述
Red 0-255 值 红色
Green 0-255 值 绿色
Color Bin
19
Green 0-255 值 绿色
Blue 0-255 值 蓝色
R2 G4 B8 2, 4, 8 值
将计算哪一种
颜色
Sample 0-100 百分比 n/a
Ok Range 0-100 百分比 n/a
