MAX/MIN 算法原 理 : "Max" 值就是窗口内最大的亮度值. Min" 值就是窗口内最小的亮度值. 设定 "Averaging X" 和 "Averaging Y" 是用来消除一些干扰因素如灰尘等对 检测结果的影响. 参数设 置： 通常 "Av eraging X" 和 "A veraging Y" 设为 2 或 3 …
应用实例:
应用IC类元件中可测出IC腳的移位
OK
NG
应用Chip料中可测出错料.烂料
OK NG
Range
8
适当
设置
此参
数可
有效
地降
低异
物等
带來
的干
扰
MAX/MIN
算法原理
: "Max" 值就是窗口内最大的亮度值.
Min" 值就是窗口内最小的亮度值.
设定 "Averaging X" 和 "Averaging Y" 是用来消除一些干扰因素如灰尘等对检测结果的影响.
参数设置：
通常"Averaging X" 和 "Averaging Y"设为2或3
9

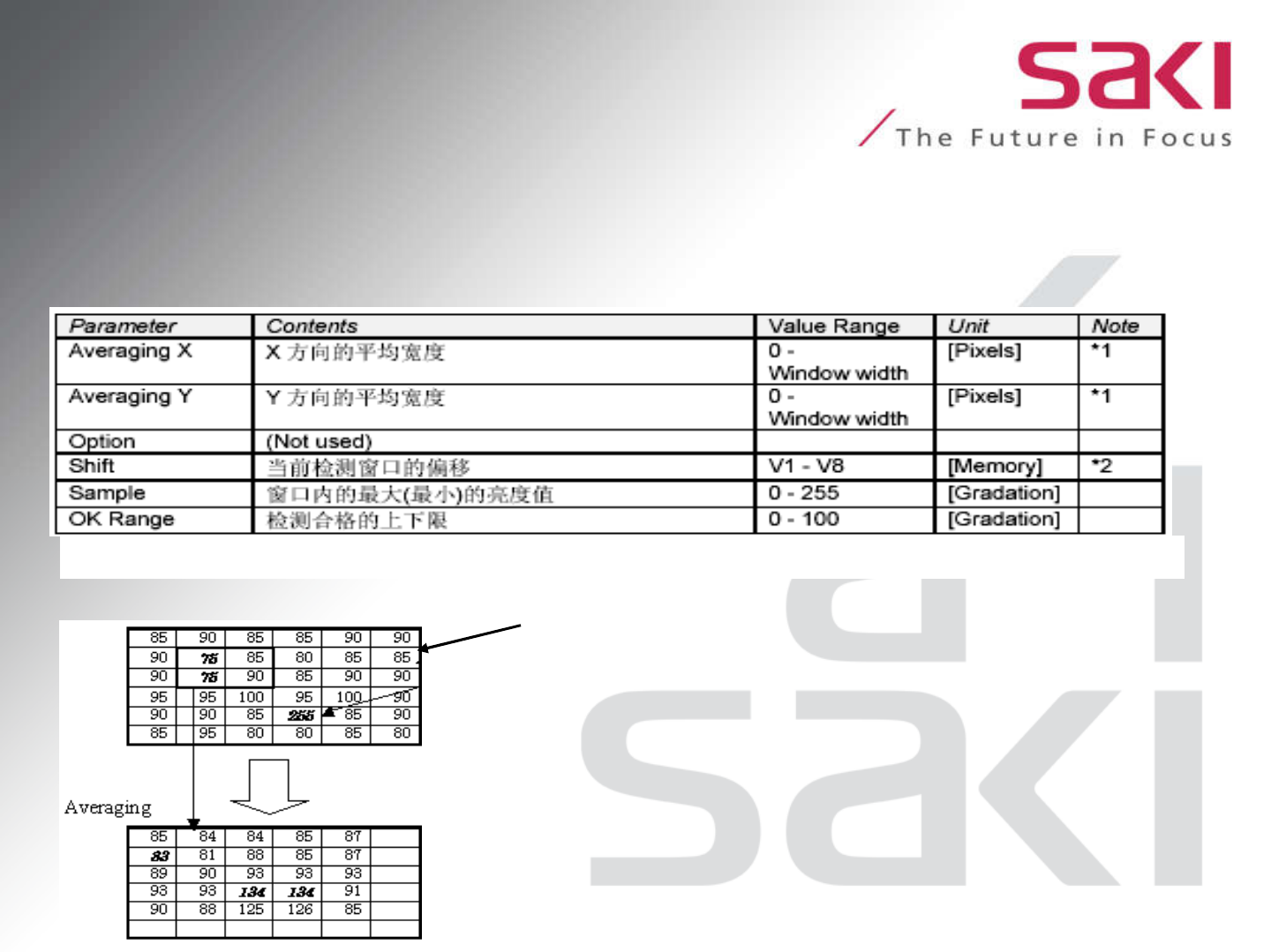

当Algorithm为Max,AveragingX=2 and AveragingY=2时,Sample值的详细计算过程。
检测窗口內各像素的灰度值分布图
检测窗口
由于受到某些污点的影响而使像素值受到干
扰，从而变得异常.在未经过平均处理时，
Sample值的結果如下:
Sample”=Maximum255=255
將X轴.Y軸上兩兩相邻的像值进行平均处理
之后,Sample值的计算结果如下:
“Sample”=Maximum134-Minimum83=51

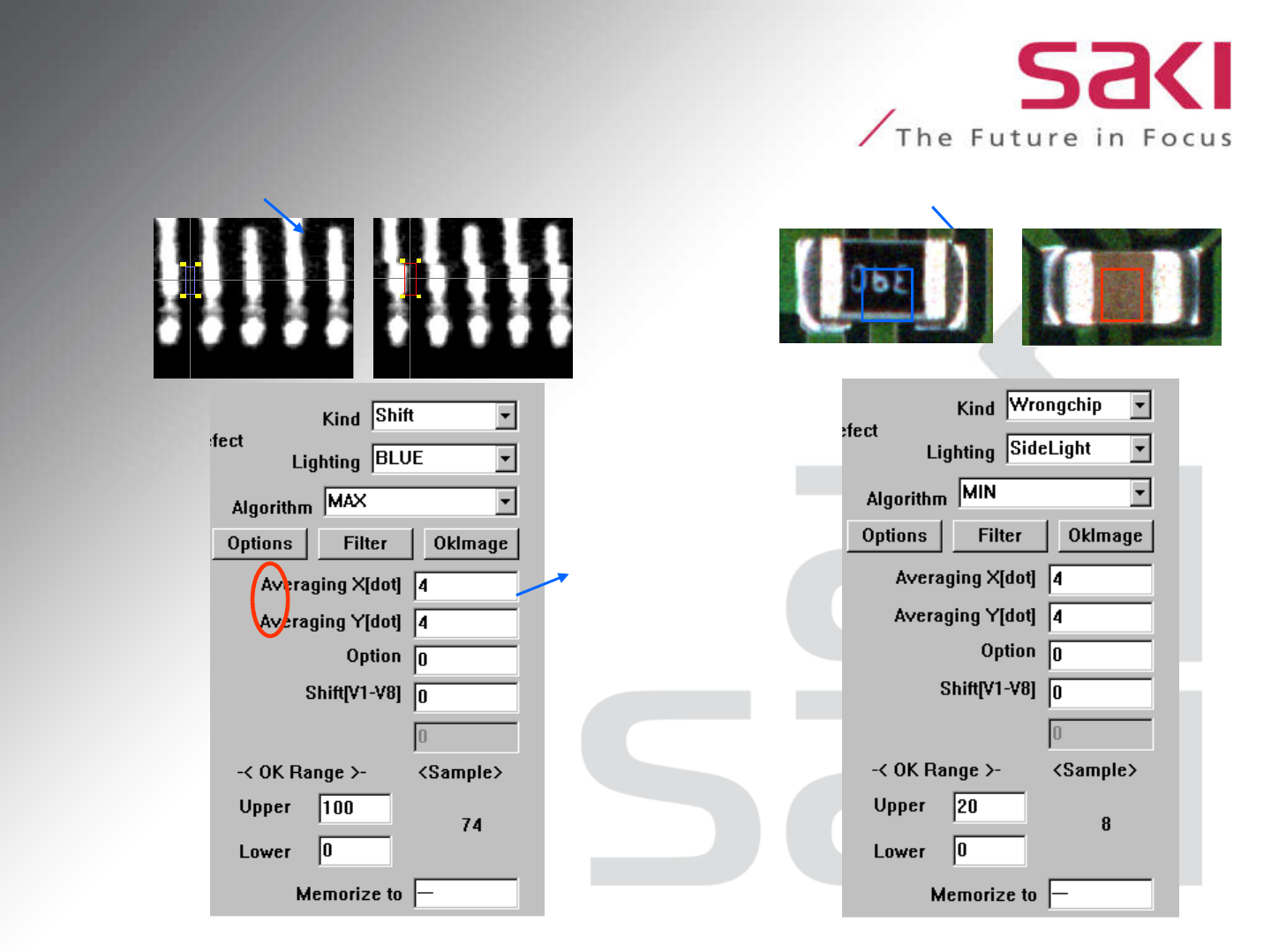

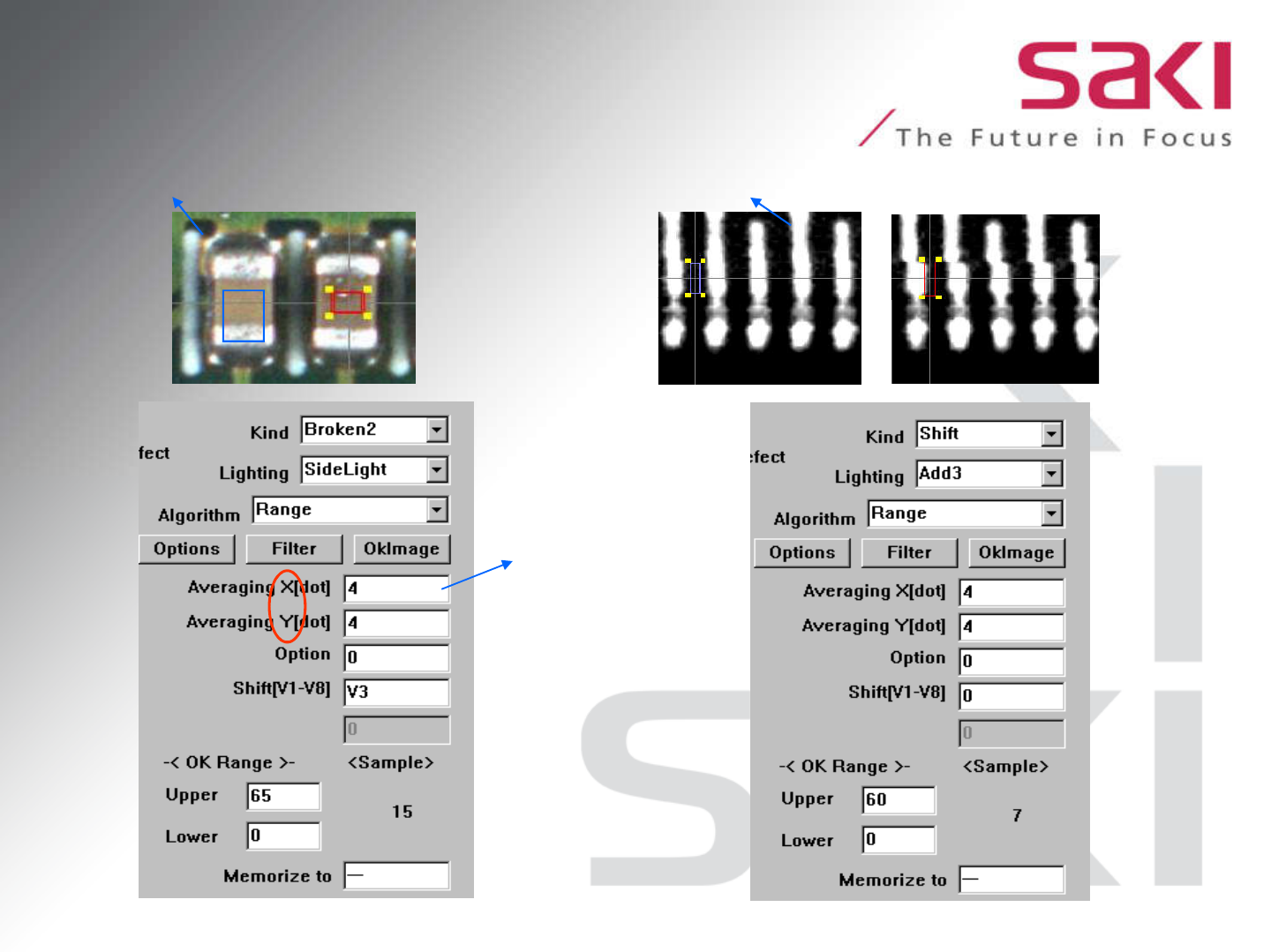

应用实例:（可以用来测试错料，反白偏移等）
应用Chip料中可测出错料.烂料
OK NG
应用IC类元件中可测出IC腳的移位
OK
NG
MAX/MIN
10
适当的设置此
参数,可有效
的降低由于脏
物帶來对
Sample的干
扰
