算法 算法原 理: 此种算法可在检测窗口內搜寻与已知 图像相似的图像及其 相似程度.当两幅图像完全一样时 ,則”Samp le” 为100,相反如 果完全不同, 则”Sample”为0. A A Ｋ ImageMatchEx A A Ｋ 参数设 置:
Color Bin

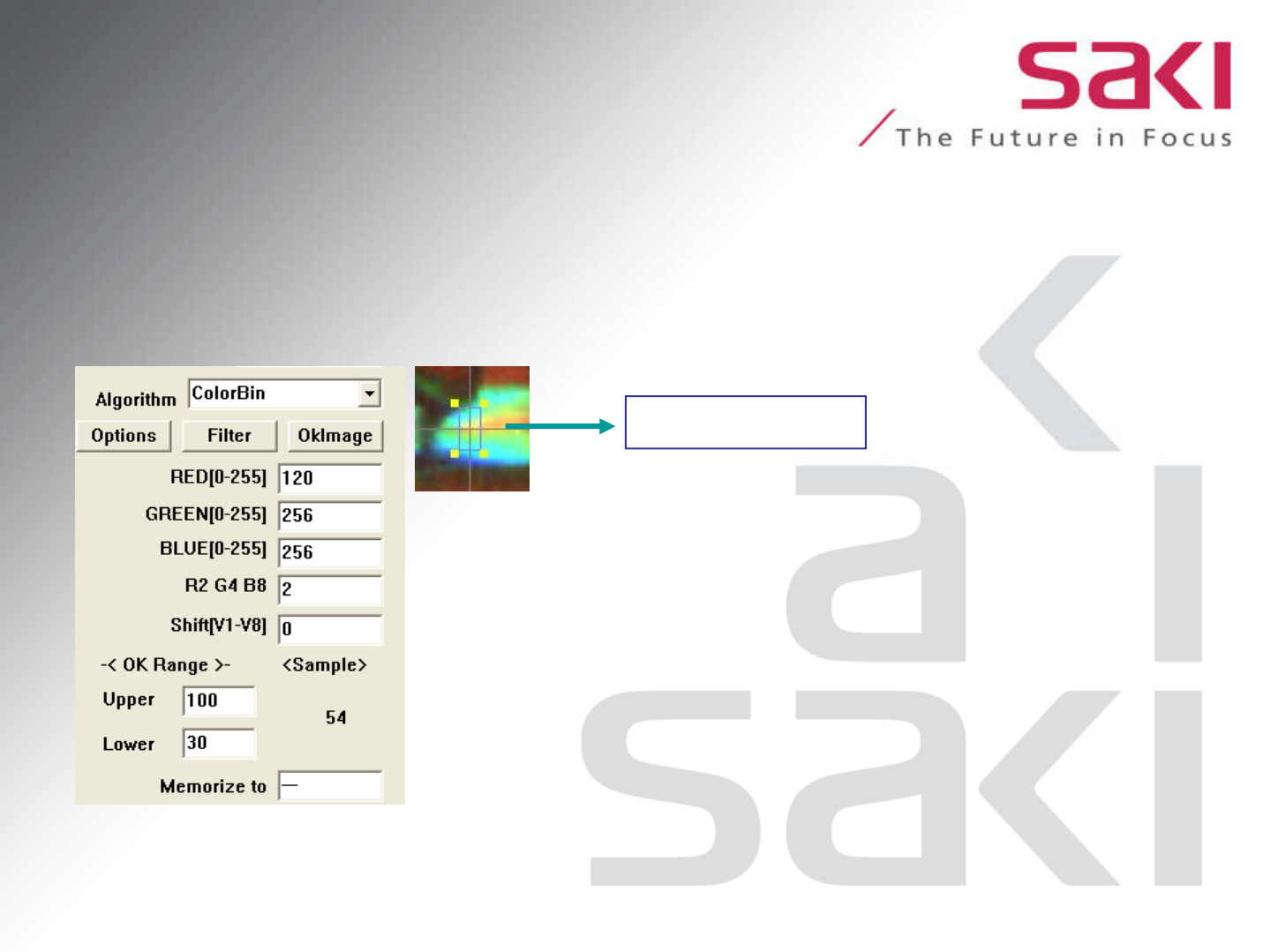

应用实例
：
所选定的窗口
21
在这个例子中，取样值54表示，
在区域中有54%的像素，它们所包
含的红色，处于所设定的 red range
从120到255的范围内。 (输入2在R2
G4 B8 的选项中，以选择红色。256
输入在Green和Blue选项中，表示将
屏蔽掉绿色和蓝色，只对红色进行
计算。）
算法算法原理:
此种算法可在检测窗口內搜寻与已知图像相似的图像及其
相似程度.当两幅图像完全一样时,則”Sample”为100,相反如果完全不同,
则”Sample”为0.
A
A
Ｋ
ImageMatchEx
A
A
Ｋ

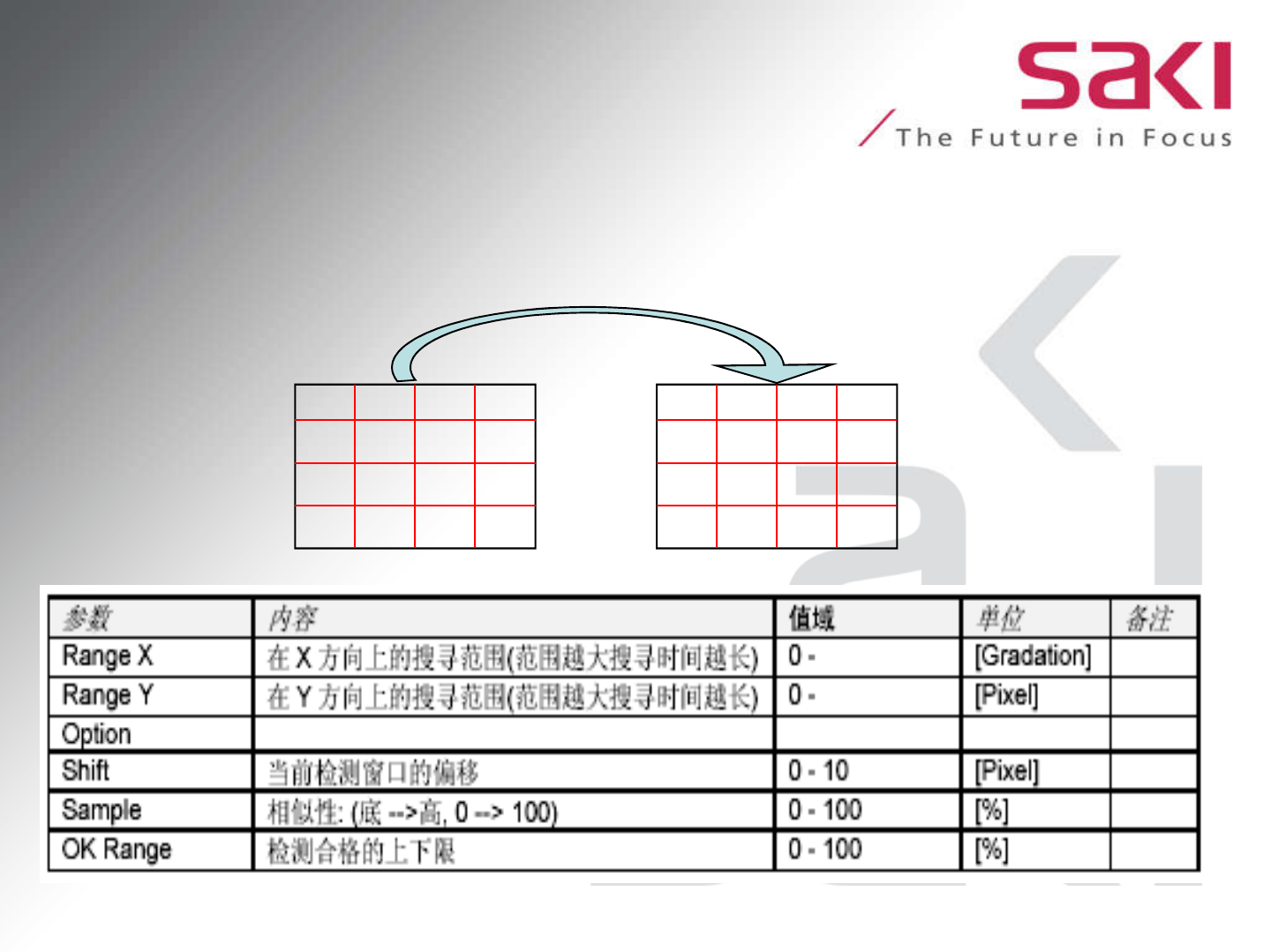

参数设置:

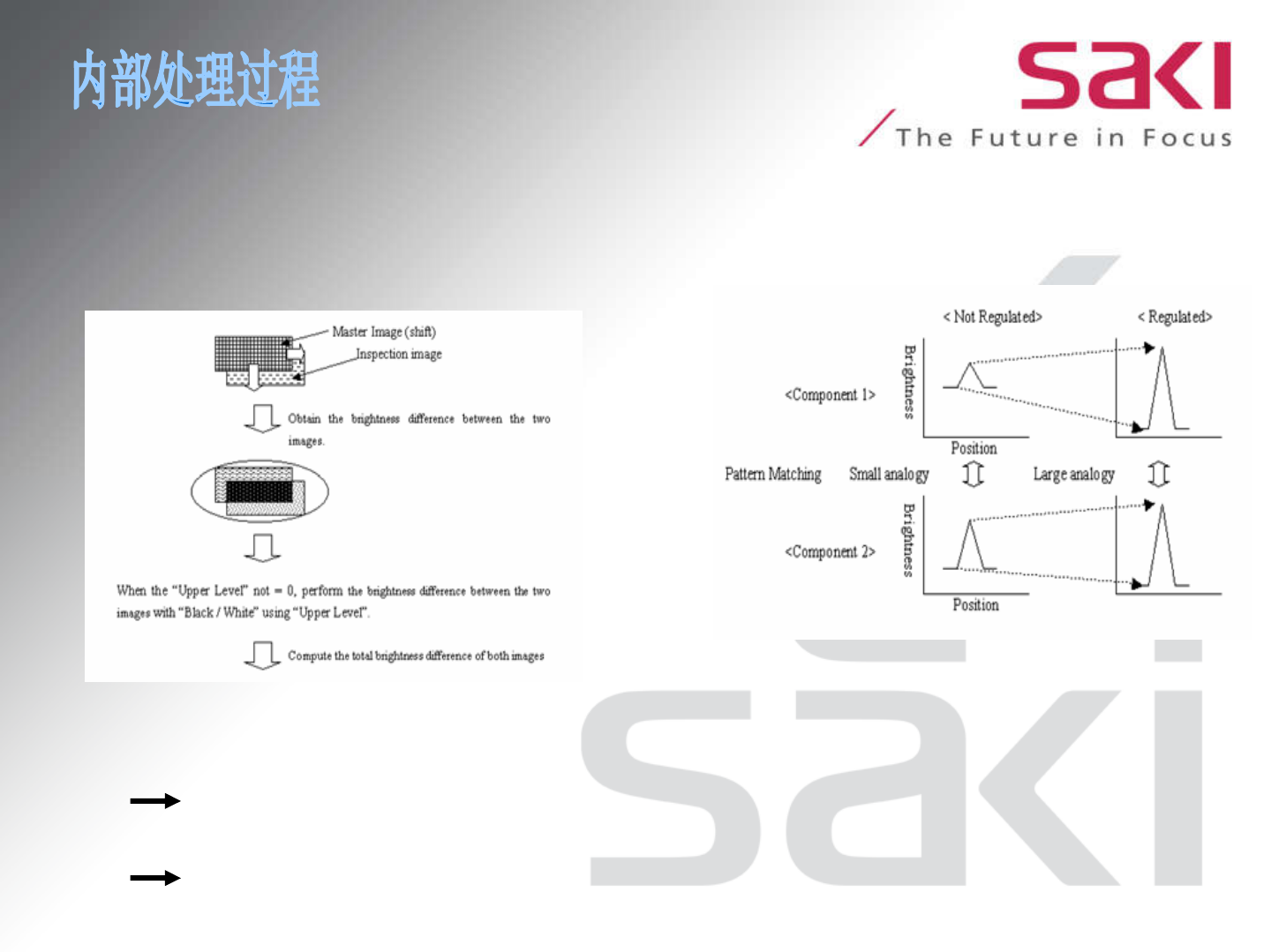

A.模式对比处理过程
在检测时將被检图像与已知主图像叠合,
在已設置的搜寻范围內移动主图像
B.规范化处理过程
ImageMatchEx
23
移动主图像直到主图像与被检图像之間的灰度差最小
灰度差很小
兩幅图像很相似(“Sample”值很大)
灰度差很大
兩幅图像不相似(“Sample”值很小)
上图表明了规范化处理过程对模式
对比的影响,有時同样的元件因为PCB亮
度的不同而亮度不同,这时就需要先进行
规范化处理过程.
规范化处理过程后,元件的亮度范围
就被扩充到0-255的全亮度范围.
