前言 QD102-10 iv 旋转式浸渍助焊剂单元使用说明书 MEMO:

QD102-10 前言

旋转式浸渍助焊剂单元使用说明书 iii

前言

手册的利用

机器的名称

在本手册中使用的机器名 · 单元名，有时不是正式的名称。请与下表对照使用。

正式名称在手册中使用的名称

NXT II NXT-2

M3 II 模组 M3-2 模组

M6 II 模组 M6-2 模组

2M II 基座 2M-2 基座

4M II 基座 4M-2 基座

NXT IIc NXT-2c

M3 IIc 模组 M3-2c 模组

M6 IIc 模组 M6-2c 模组

2M IIc 基座 2M-2c 基座

4M IIc 基座 4M-2c 基座

AIMEX IIS AIMEX-2S

前言 QD102-10

iv 旋转式浸渍助焊剂单元使用说明书

MEMO:

QD102-10 1. 概要

旋转式浸渍助焊剂单元使用说明书 1

1. 概要

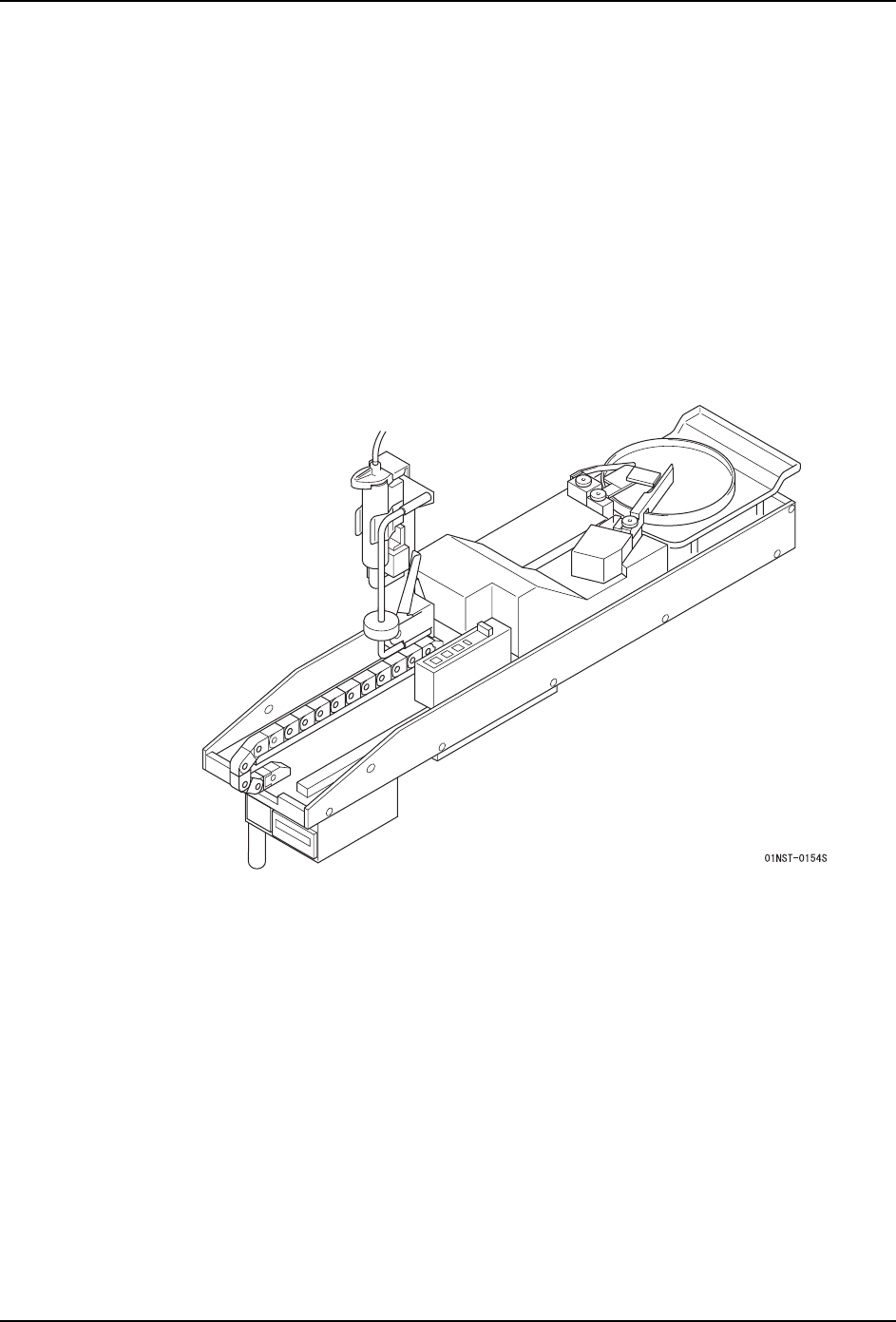

1.1 旋转式浸渍助焊剂单元的特长

旋转式浸渍助焊剂单元（以下简称浸渍助焊剂单元）被安装在机器的料站托架上（占据 12

个料槽）使用。

浸渍助焊剂单元是在使用 H01，H02 或者 G04 贴装工作头贴装 BGA 等锡球要素元件时，在锡

球面上涂敷助焊剂的装置。

只要安装在机器的料站平台上并连接空气管，就能根据通信自动地进行操作及电源的 ON/

OFF，因此，除了维修保养以外不需要操作者的手动操作。

可以拉出浸渍助焊剂单元的上部滑块。能够容易地进行助焊剂膜厚的调整和刮刀的清扫等

维修保养作业。
