延迟时间 （DELAY）
设定从发出旋转指示信号到下锡台开始实际旋转的延迟时间。
备注 )旋转指示信号在 [ 周期时间优先模式 ] 和 [ 膜厚优先模式 ] 中指示时间是不同的。
设定值 延迟时间
（秒）
设定值 延迟时间
（秒）
0 0 8 4.0
1 0.5 9 4.5
2 1.0 A 5.0
3 1.5 B 5.5
4 2.0 C 6.0
5 2.5 D 6.5
6 3.0 E 7.0
7 3.5 F 7.5
QD102-10 6. 生产
旋转式浸渍助焊剂单元使用说明书 47
6.4 助焊剂膜厚的测定和调整
下锡台上的助焊剂膜厚的调整是通过调整刮刀高度来进行的。
6.4.1 方法
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。

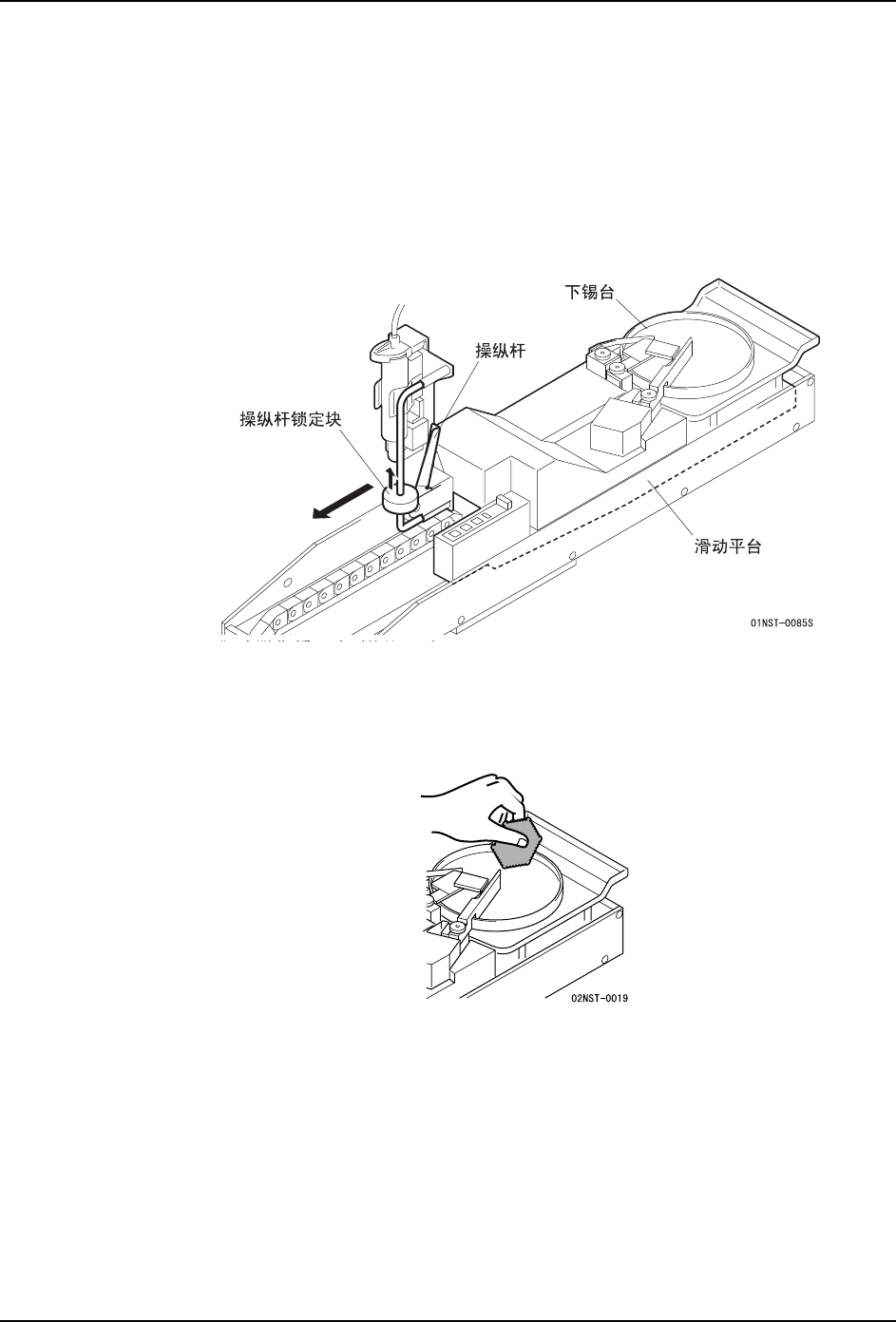

2. 提起操纵杆锁定块，然后握住操纵杆，将上部滑块拉到最前面。
备注 )如果滑动平台在中间位置，就不能操作单元的各种开关。
3. 确认注胶筒内的助焊剂是否充足。
4. 按下[▲]开关，使下锡台转动1周，形成助焊剂膜。
5. 使用市售的膜厚测定规，测定下锡台上的助焊剂膜厚。
6. 生产 QD102-10
48 旋转式浸渍助焊剂单元使用说明书

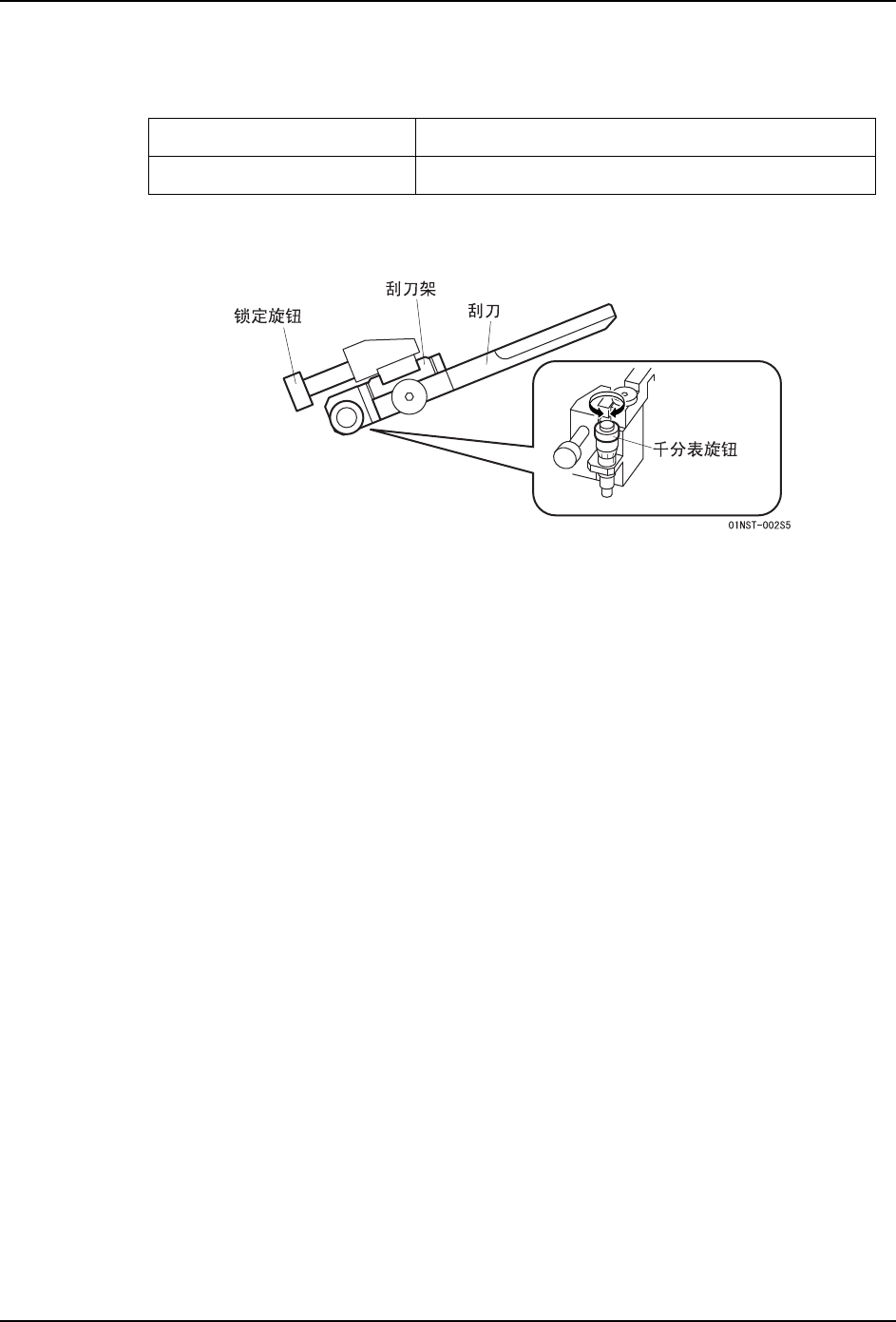

6. 旋松刮刀架的锁定旋钮。
7. 旋转千分表旋钮，调整刮刀高度 （膜厚）。
备注 )千分表旋钮上的 1 格刻度约相当于刮刀高度 10μm。该数值请作为膜厚调整时的参考。
请实际测定实际的助焊剂膜厚，调整到合适的刮刀高度。
8. 请反复 4. 以后的作业，直到取得所希望的膜厚。
9. 旋转夹紧圈，固定千分表的量杆。
10.提起单元的操纵杆锁定块，然后握住操纵杆，将上部滑块返回到前进端。
顺时针方向旋转千分表 刮刀上升 （膜变厚）
逆时针方向旋转千分表 刮刀下降 （膜变薄）
