6. 抬起下锡台，从转动台上拆下。接着，也抬起托板并拆下。
下锡台
托板
01NST-0087-Sa
QD102-10 5. 编程
旋转式浸渍助焊剂单元使用说明书 31
5. 编程
5.1 创建 Job
在 Job 编制器中打开生产 Job，设定 Shape Data，然后指定要设置浸渍助焊剂单元的料槽。
5.1.1 Shape Data 的设定
1. 对于进行浸渍动作的元件，请选择 [Shape Process]-[Flux] 标签页，进行以下的设定。
·[Generic]-[Do Flux]：[Yes]
备注 )在 [Do Flux] 项目中选择 [Yes] 后，就会在其下面显示浸渍相关项目。
2. 请设定浸渍动作的参数。
备注 )不要对 [Flux Type][Dip Depth] 的 2 个项目进行设定。
01NST-0145E
01NST-0146E
5. 编程 QD102-10
32 旋转式浸渍助焊剂单元使用说明书
5.1.2 料槽的指定
1. 请选择 Job 信息栏的 [Top] 标签页。
2. 双击生产线名，显示出被设定在生产线内的机器。
3. 双击使用浸渍助焊剂单元的机器名。
4. 从所显示的项目中双击 [Configuration]。在右侧的区域中显示出 [Machine Configu
-
ration] 视窗。
5. 单击画面下部的 [Feeder Setup] 标签页，切换画面。
6. 在设置了浸渍助焊剂单元的料槽行的[Feeder Name]栏上，使用下拉式菜单，从中选择
单元种类。

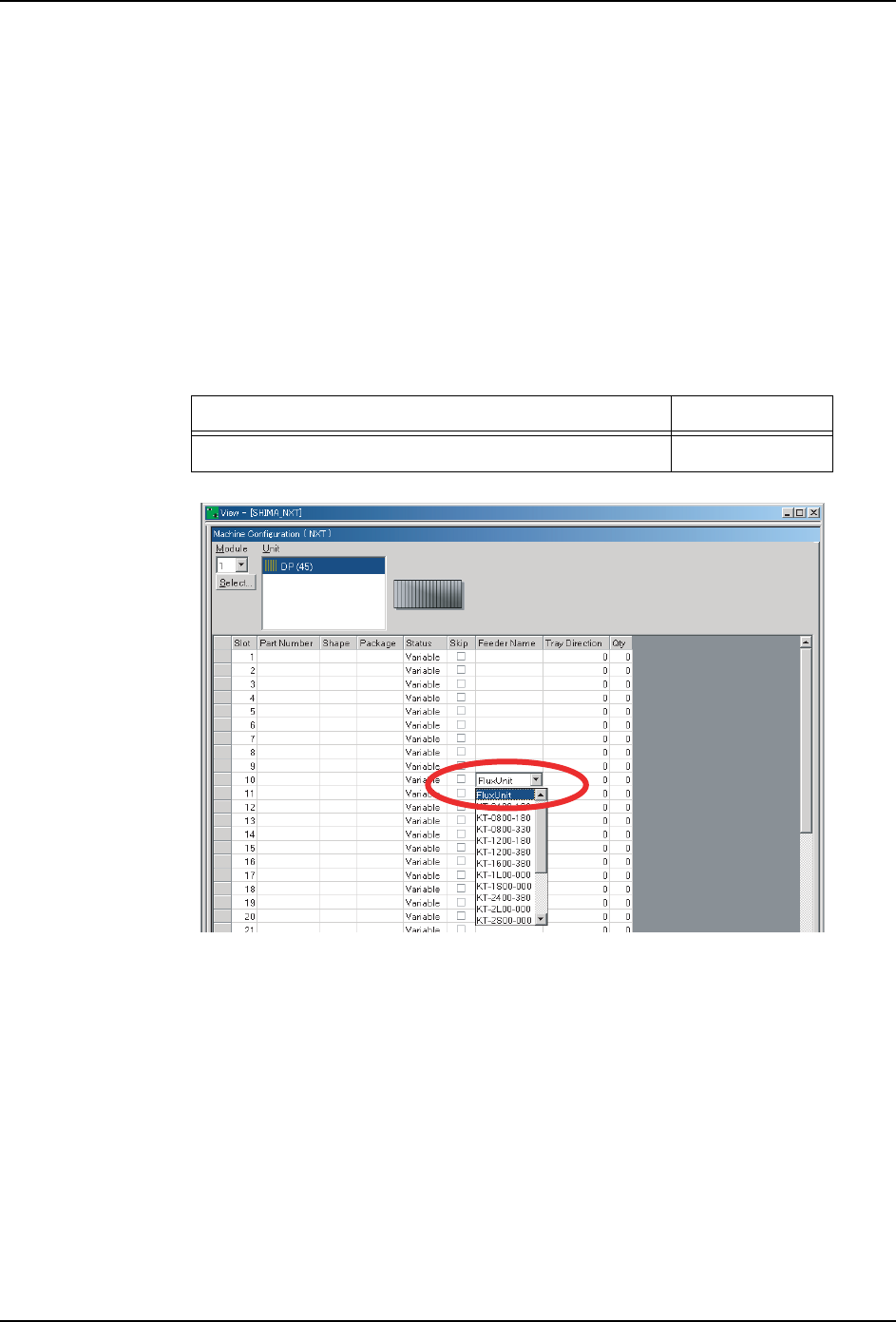

备注 )下图显示的是设置 NXT 的料槽 No.10 的例子。
浸渍助焊剂单元种类 Feeder Name
旋转式浸渍助焊剂单元 KTDHA-DFU-R
02NST-0023E
