8. 参考 QD102-10 64 旋转式浸渍助焊剂单元使用说明书 10.请点击 〈OK 〉 。 11.请选择 [Too ls] - [Run Test I mage Processing]。 切换到 [Test Image Proce ssing]。 12.在测试处理画面上 ，请选择 [ Tools] - [Display]。 显示 [Set Displ ay Flag] 对话框 。 13.选择 [Set Di splay Flag]…
QD102-10 8. 参考
旋转式浸渍助焊剂单元使用说明书 63
8. 请选择 [Image] - [Display Histogram Window]。[Histogram Window] 被打开。
9. 左右移动 [Histogram Window] 的滑块，调整阈值，使得锡球部分能够清晰地显示。
备注 )此时，设定成阈值的幅度 （Max - Min）尽可能在窄的范围内。
01NST-0958E
01NST-0942E
8. 参考 QD102-10
64 旋转式浸渍助焊剂单元使用说明书

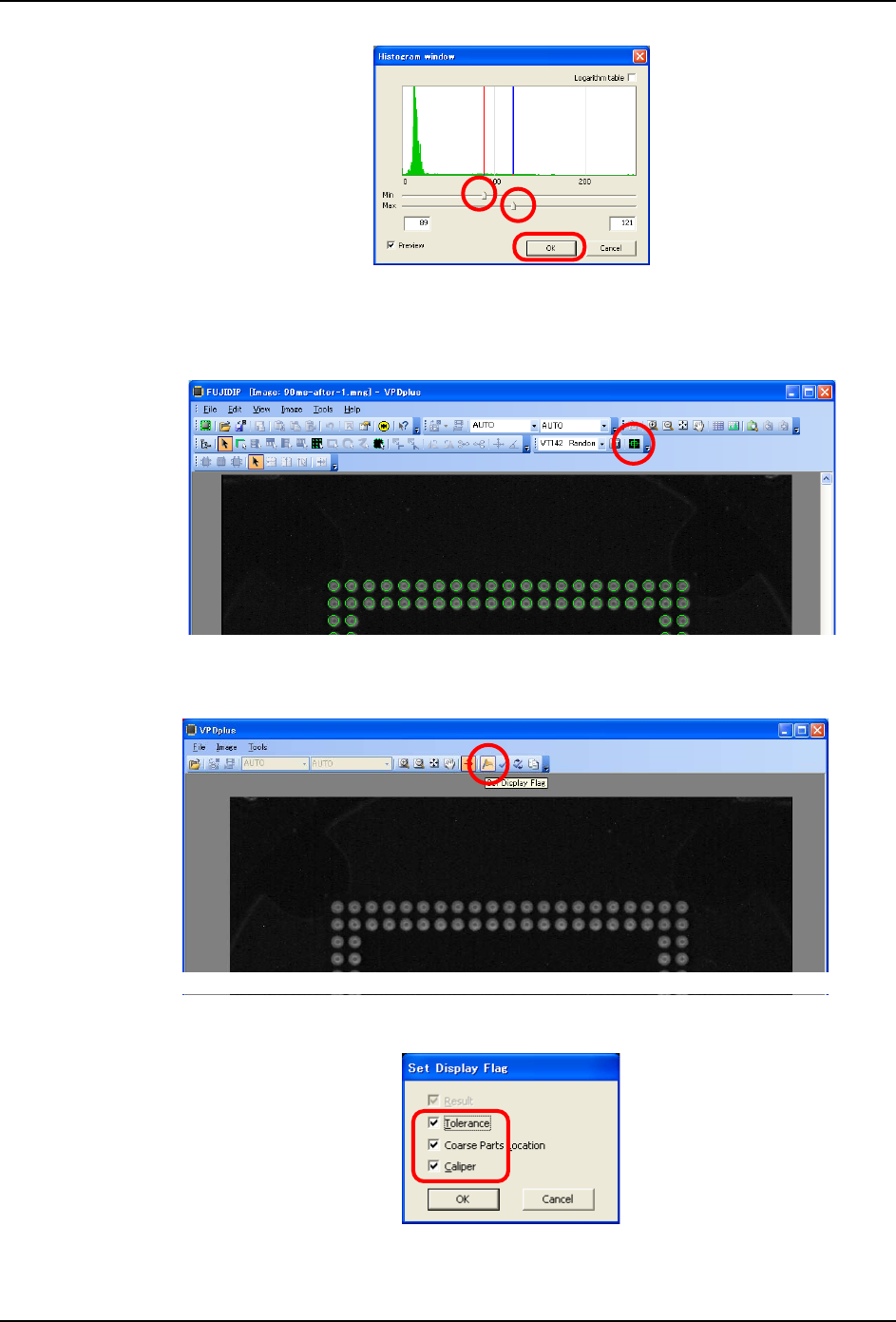

10.请点击 〈OK〉。
11.请选择 [Tools] - [Run Test Image Processing]。切换到 [Test Image Processing]。
12.在测试处理画面上，请选择 [Tools] - [Display]。显示 [Set Display Flag] 对话框。
13.选择 [Set Display Flag] 对话框内所有的项目，然后点击 〈OK〉。
01NST-0943E
01NST-0944E
01NST-0945E
01NST-0946E
QD102-10 8. 参考
旋转式浸渍助焊剂单元使用说明书 65

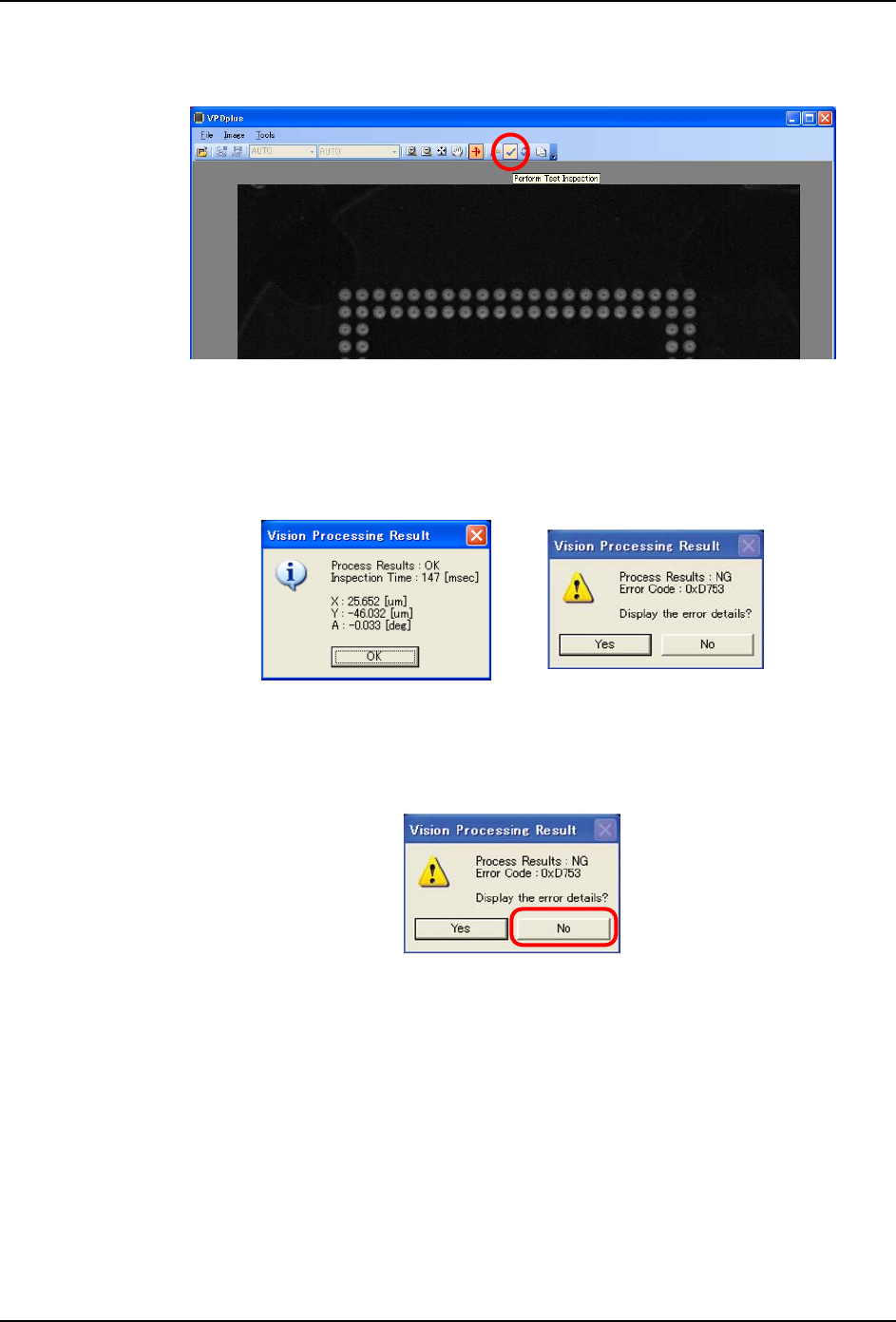

14.请选择 [Tools] - [Perform Test]。测试被执行，显示 [Vision Processing Result] 对
话框。
15.请确认影像处理结果，关闭测试处理画面。
如果 [OK]，请转到步骤 25.，进行下锡前的影像的测试。如果 [Error]，请尝试以下的
方法。
16.如果影像处理结果为错误，请点击 〈No〉。在显示错误内容的画面上，各锡球的平均灰
度值被显示。
备注 )点击 〈OK〉后，就会显示相关的帮助画面。
01NST-0947E
01NST-0948E
Ok result
Error result
01NST-0956E
