QD102-10 7. 预防保养
旋转式浸渍助焊剂单元使用说明书 55
7. 预防保养
7.1 清扫
7.1.1 刮刀、下锡台、托板的清洗
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。

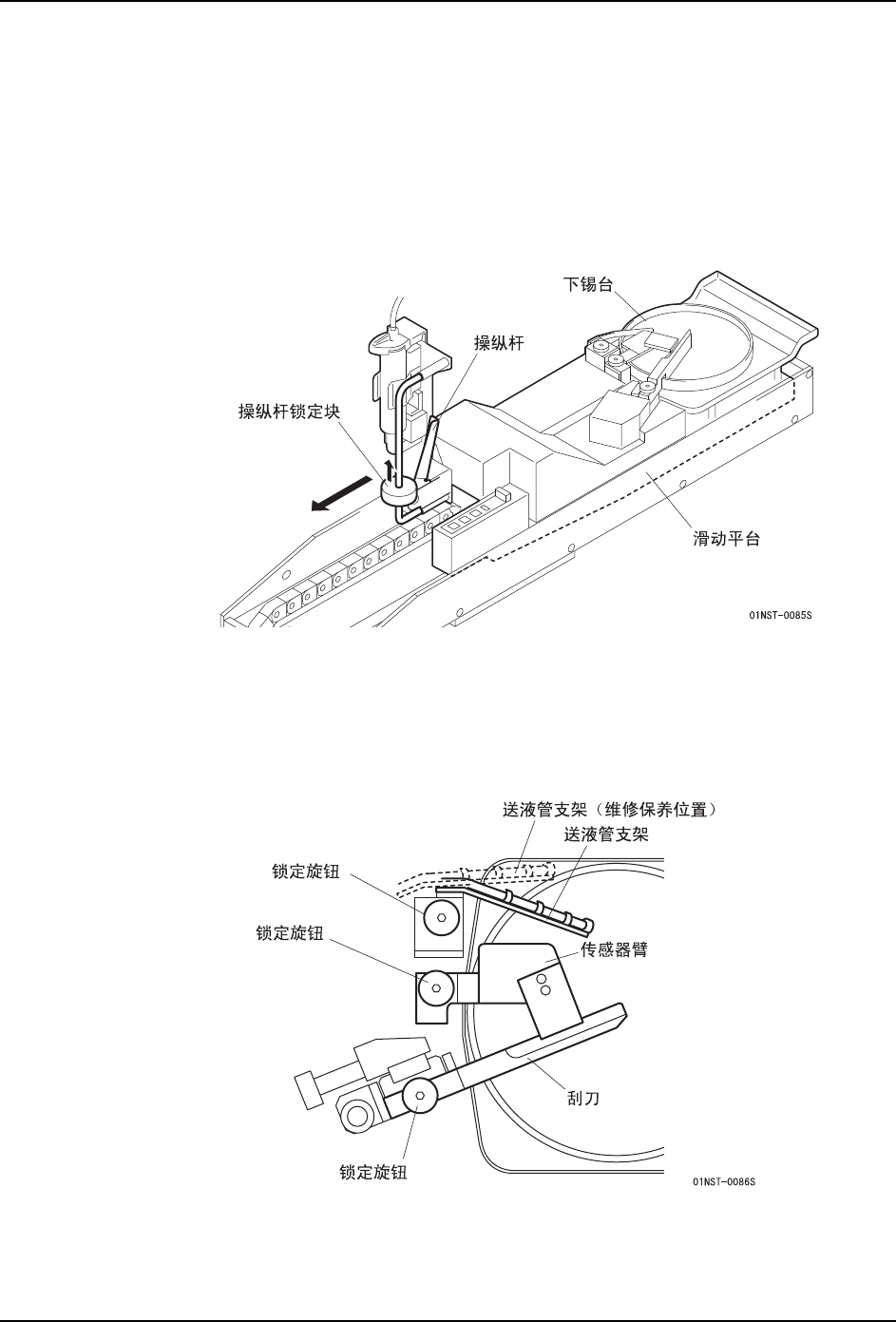

2. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到跟前。
3. 拧松锁定旋钮，弹起传感器臂。
4. 拧松锁定旋钮，从刮刀架上拆下刮刀。
5. 拧松锁定旋钮，将送液管支架从生产位置移动到维修保养位置并进行固定。
备注 )将送液管支架固定在维修保养位置时，请确认吐出口在托板上。
7. 预防保养 QD102-10
56 旋转式浸渍助焊剂单元使用说明书
6. 抬起下锡台，从转动台上拆下。接着，也抬起托板并拆下。
7. 请使用超声波洗净机，洗净刮刀、下锡台、托板。
7.2 加油
7.2.1 给下锡台驱动部加油 ( 每年 1 次 )
1. 从料站托架上卸下浸渍助焊剂单元 （参照 " 7.1.1 刮刀、下锡台、托板的清洗 "）。
2. 将浸渍助焊剂单元放置到供料器置放台 （另外准备）上。
下锡台
托板
01NST-0087-Sa
润滑油 加油处
Daphne Eponer No.2 （出光公司） 驱动齿轮的齿面
注意
将浸渍助焊剂单元放置在供料器置放台之后，请不要拉出上部滑块。因自
重有可能导致向前侧翻。
