5. 编程 QD102-10
36 旋转式浸渍助焊剂单元使用说明书
创建 Job 时的注意事项
· 创建了 Job 后，请执行优化。
· 下方元件的高度使用了元件号码的元件高度。但是，使用 AVL 时，则参照被优先指定的
元件号码的元件高度。这时，实际的上下元件高度的合计值不容许超出优先指定元件的合计
值的 2 mm 以上。
· 贴装上方元件的机器和贴装下方元件的机器如果是不同的机器时，如果无法取得下方元
件的高度时，请将先行贴装的元件 （前工序机器所贴装的下方元件）的高度输入到上方元
件的 [Offset Z] 中。
关于双模组生产中的 Package-on-Package 贴装
双模组生产时，如果贴装下方的元件的模组和贴装上方的元件的模组为同一双模组时，不能
够进行 Package-on-Package 贴装 （参照左下图）。但是，如果为不同的双模组时，能够进
行 Package-on-Package 贴装。
QD102-10 6. 生产
旋转式浸渍助焊剂单元使用说明书 37
6. 生产
6.1 贴装工作头及元件废弃箱的更换
浸渍助焊剂单元是与 H01 工作头或 F04 工作头组合在一起使用的。必要时，请更换贴装工作
头。
另外，需要更换成专用的元件废弃箱。
6.1.1 贴装工作头的更换
更换成 Job 中指定的贴装工作头。更换方法请参照 [NXT 机械手册 ] 或 [AIM 机械手册 ] 的
[5. 基本操作 ]

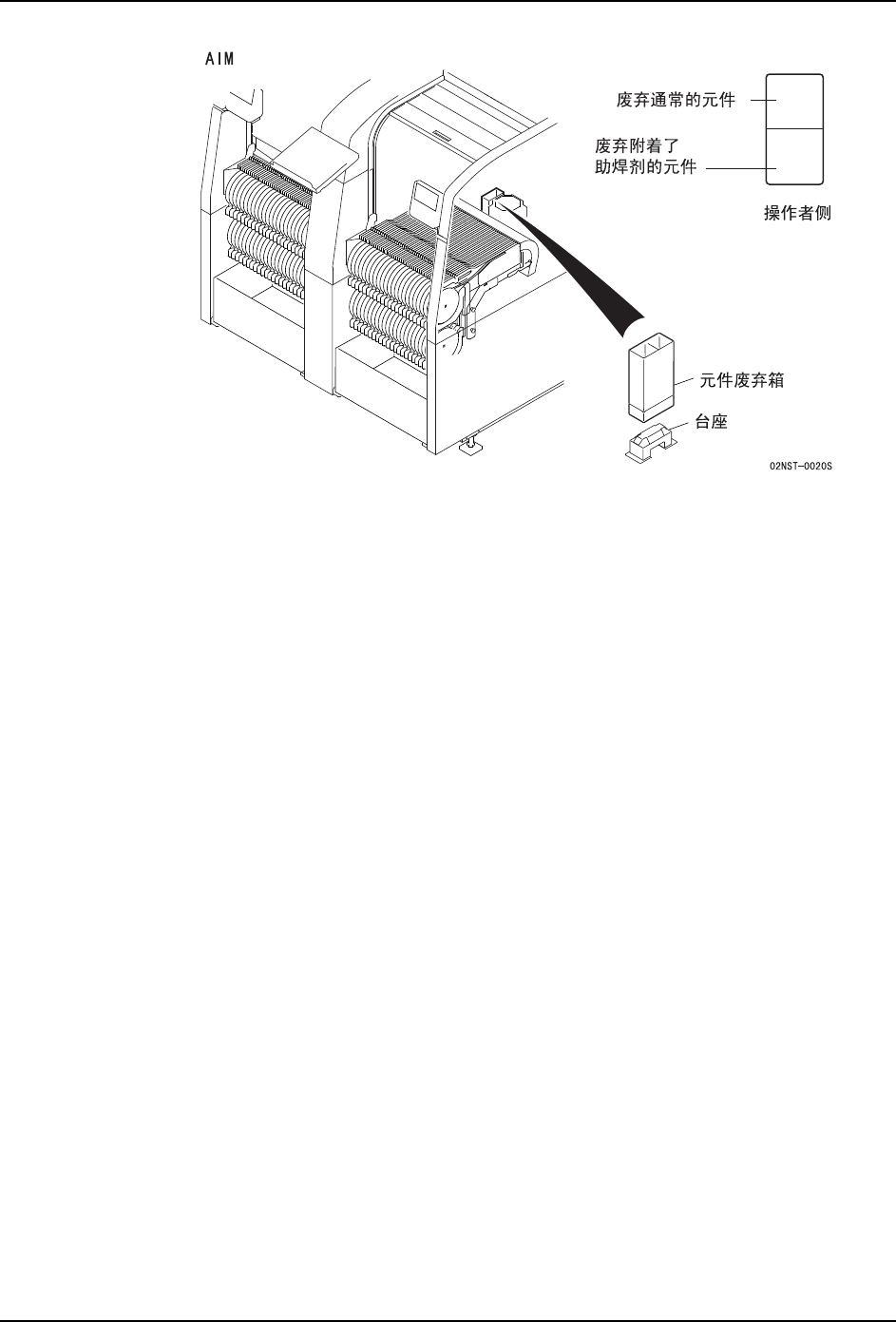

6.1.2 元件废弃箱的更换
将附着了助焊剂的元件废弃到废弃箱后，就会造成不涂敷助焊剂的元件上也会附着助焊剂。
为了防止这种情况，请准备被分割成 2 部分的元件废弃箱。
6. 生产 QD102-10
38 旋转式浸渍助焊剂单元使用说明书
备注 )
1.如果将元件的废弃处指定为 [Conveyor] 或 [Pickup Tray] 时，不良元件排出轨道或
使用中的料盘有可能附着助焊剂。
2.在安装元件废弃箱时，请完全插入到台座上。如果元件废弃箱没有被完成插入，运转
时有可能与工作头发生碰撞。
