QD102-10 3. 各部分的名称和功能 旋转式浸渍助焊剂单元使用说明书 23 3.1.3 拨号式开关 使用拨号式开关，能够各自设定 涂敷时间、下锡台旋转速度及延迟 时间。 涂敷时间 通过操作 1 次滑动开关，设定助焊剂被涂敷到下锡台 的时间 （秒） 。 下锡台旋转速度 设定下锡台的旋转速度 （rpm） 。 延迟时间 设定从发出旋转指示信号到下锡 台实际开始旋转的延迟时间。
3. 各部分的名称和功能 QD102-10
22 旋转式浸渍助焊剂单元使用说明书

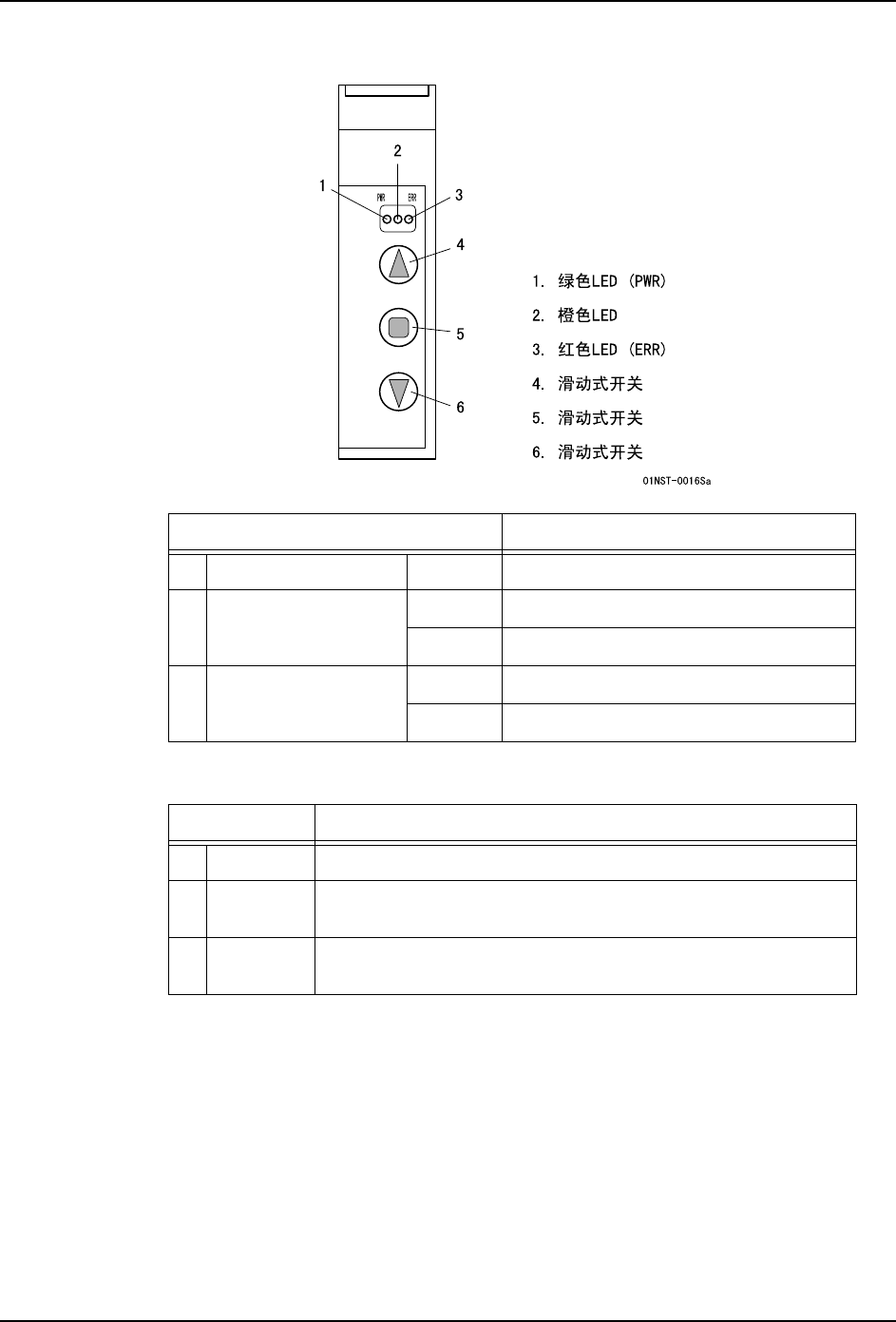

3.1.2 操作面板
备注 )自动前准备动作就是按设定时间将助焊剂供给下锡台，接着，下锡台转动 1 次的动作。
备注 )自动运转时，开关为无效。
LED 显示 状态
1 绿色 LED(PWR) 亮灯 电源接通
2 橙色 LED 亮灯 下锡台处于拉出状态
闪烁 自动前准备动作中
3 红色 LED(ERR) 亮灯 动作不良
闪烁 注胶筒内助焊剂用完
开关 功能
4 ▲ 1 周期动作 （下锡台进行 1 次转动）
5 ■ · 复位功能 （解除错误）
· 按住 2 秒以上进行自动前准备动作
6 ▼ 按下 1 次，按设定时间送液 1 次。持续按住时，反复进行送液
动作。（最长30秒）。
QD102-10 3. 各部分的名称和功能
旋转式浸渍助焊剂单元使用说明书 23

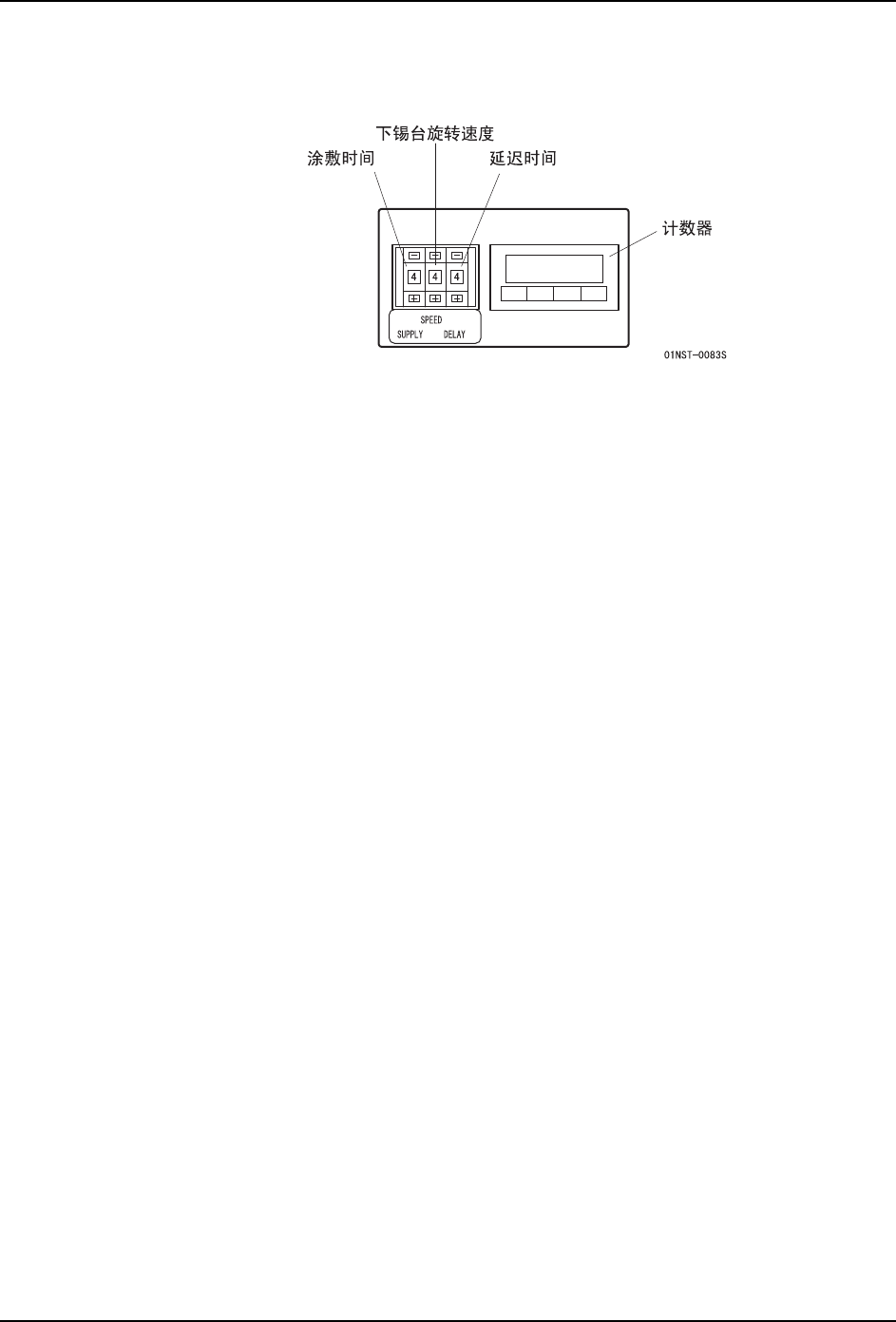

3.1.3 拨号式开关
使用拨号式开关，能够各自设定涂敷时间、下锡台旋转速度及延迟时间。
涂敷时间
通过操作 1 次滑动开关，设定助焊剂被涂敷到下锡台的时间 （秒）。
下锡台旋转速度
设定下锡台的旋转速度 （rpm）。
延迟时间
设定从发出旋转指示信号到下锡台实际开始旋转的延迟时间。
3. 各部分的名称和功能 QD102-10
24 旋转式浸渍助焊剂单元使用说明书

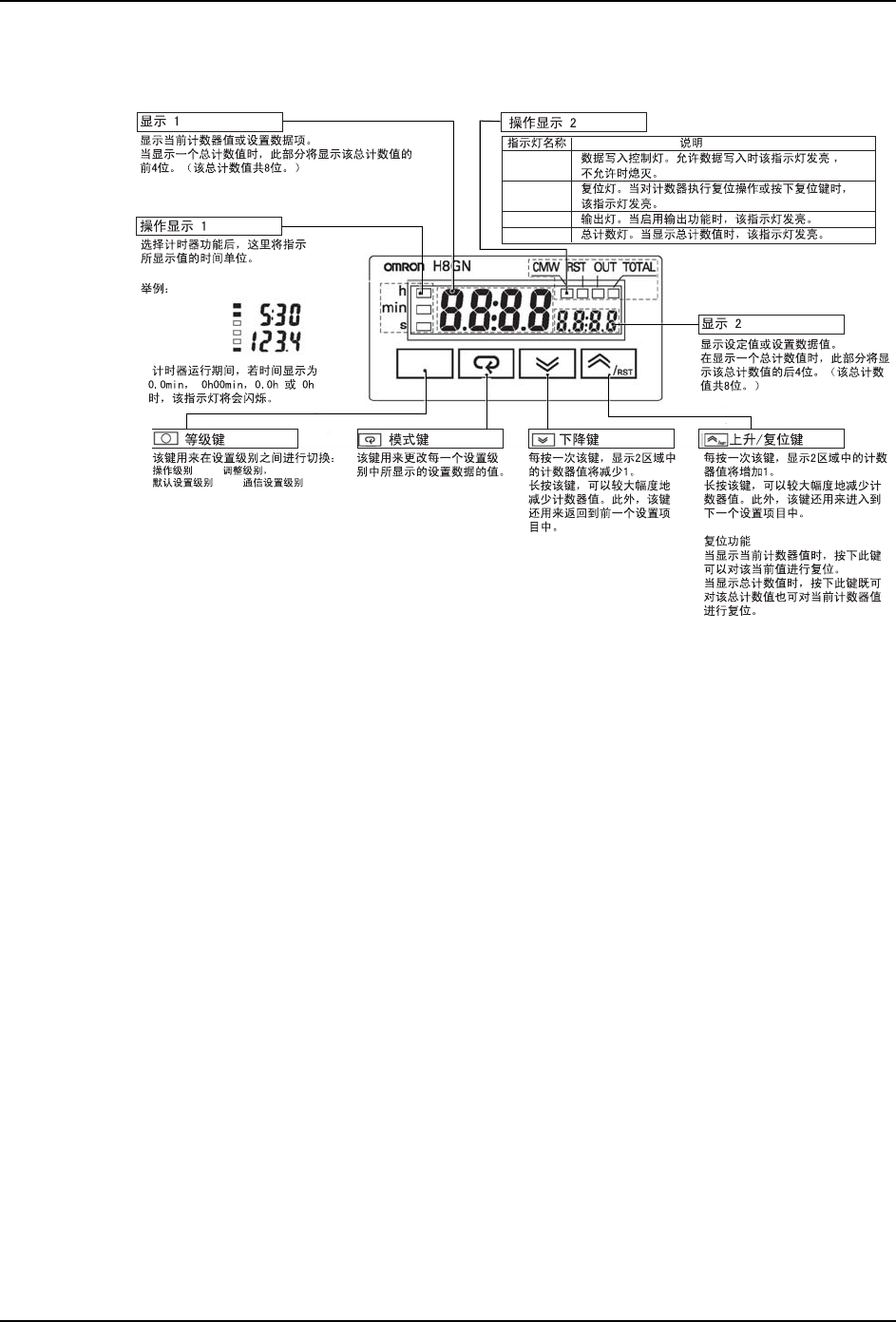

计数器
各部分的名称和功能
功能概要
计数器每当从机器处接收 1 次 FEED 信号时就会使当前值增加 1，当达到预先设定值时就会
按照定时器所设定的秒数吐出助焊剂，并复位当前值。
设定值的设定及变更方法
使用 [ 上升 ] 键和 [ 下降 ] 键进行设定。最大可以设定到 9999 为止。
当前值的复位方法
按下[模式]键→按下[上升/复位]键→按下[模式]键。
将设定值设定为不可以变更
同时按住[等级]键和[模式]键3秒以上，切换到保护模式。
按2次[模式]键使其变成设定变更保护模式，使用 [ 上升 ] 键切换成 [ON] 显示 （默认值
是OFF）。
同时按住[等级]键和[模式]键1秒以上，返回到通常模式。
