4. 基本操作 QD102-10 28 旋转式浸渍助焊剂单元使用说明书 4. 将送液管支架返回到生产位置，拧 紧锁定旋钮。 5. 将刮刀安装到刮刀架上，拧紧锁定 旋钮。 6. 将传感器臂返回到下降位置，拧紧 锁定旋钮。 7. 将滑动平台返回到前进端。 注意 请确认传感器臂被固定在下降位置 。如果传感器臂在上升位置，在滑 动平 台前进时，有可能碰到机器的安全 罩而损伤。
QD102-10 4. 基本操作
旋转式浸渍助焊剂单元使用说明书 27
4.2 刮刀和下锡台的安装和卸下
4.2.1 安装方法
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。
2. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到跟前。
备注 )滑动平台在中间位置时，就无法操作单元的各种开关。
3. 将托板和下锡台安装到单元上。
a. 使托板下面的定位孔对准单元侧的定位销，安装托板。
b. 使下锡台的刻印标记对准旋转台侧的定位销，安装下锡台。
备注 )表示下锡台下面的定位孔的标记被刻印在上面的边缘。
下锡台
托板
定位销
定位孔
定位销
刻印标记
旋转台
01NST-0088-Sa
定位孔
4. 基本操作 QD102-10
28 旋转式浸渍助焊剂单元使用说明书
4. 将送液管支架返回到生产位置，拧紧锁定旋钮。
5. 将刮刀安装到刮刀架上，拧紧锁定旋钮。
6. 将传感器臂返回到下降位置，拧紧锁定旋钮。
7. 将滑动平台返回到前进端。
注意
请确认传感器臂被固定在下降位置。如果传感器臂在上升位置，在滑动平
台前进时，有可能碰到机器的安全罩而损伤。
QD102-10 4. 基本操作
旋转式浸渍助焊剂单元使用说明书 29

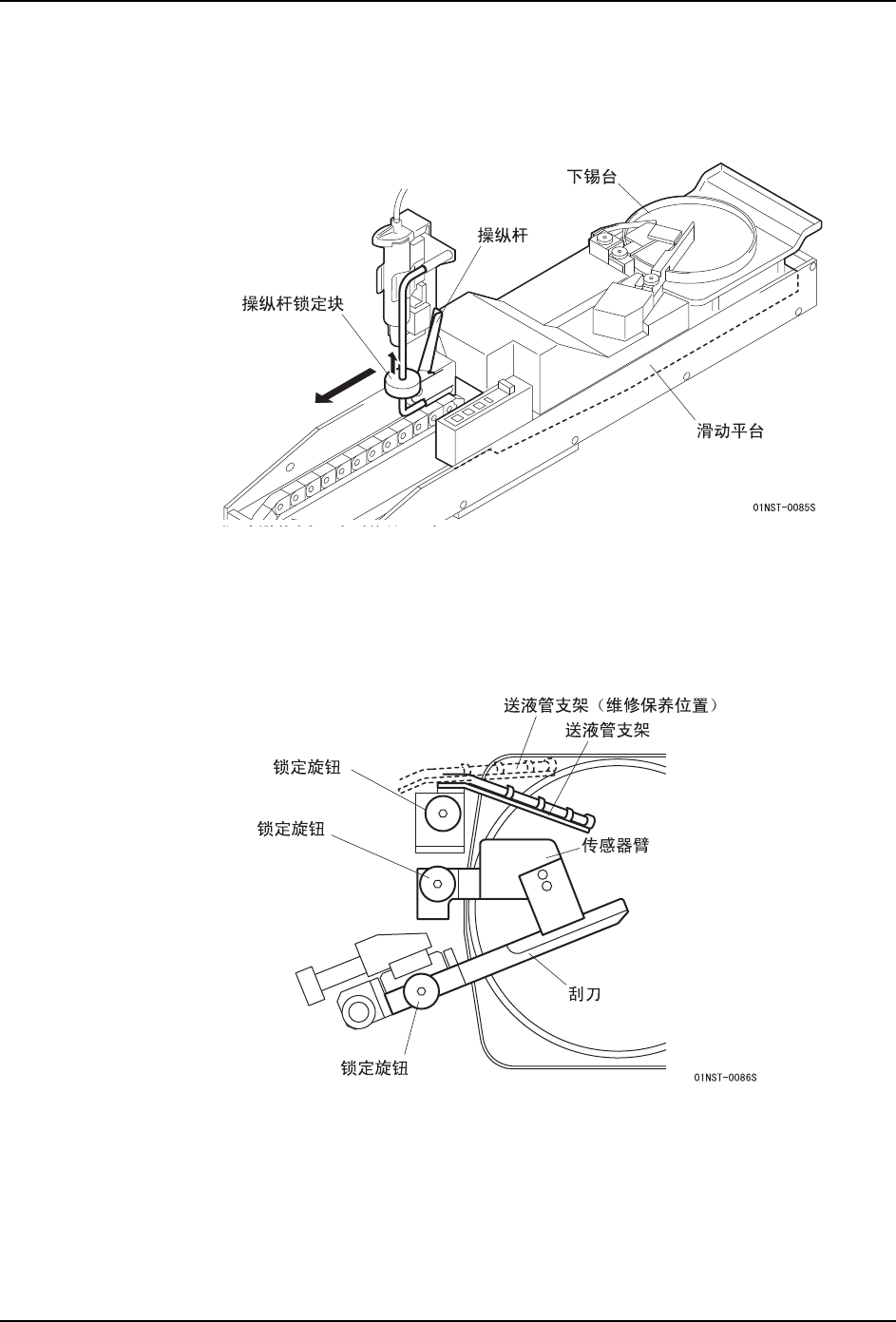

4.2.2 卸下方法
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。
2. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到跟前。
3. 拧松锁定旋钮，弹起传感器臂。
4. 拧松锁定旋钮，从刮刀架上拆下刮刀。
5. 拧松锁定旋钮，将送液管支架从生产位置移动到维修保养位置并进行固定。
备注 )将送液管支架固定在维修保养位置时，请确认吐出口在托板上。
