QD102-10 2. 安装
旋转式浸渍助焊剂单元使用说明书 11
2.1.8 AIM
1. 请关掉机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的模组盖罩。
7. 从废料带处理单元用空气管插头的后侧拔下空气管。
备注 )请一边按住凸缘部一边拔下空气管。
8. 按照以下的要领，连接浸渍助焊剂单元的附属部件。
9. 将 ON/OFF 空气阀放在机器外面，安装带缺口的模组盖罩 （选购件）。
10.将拔下的外部空气供应管连接到空气接入口上。
02NST-0015Sa
2. 安装 QD102-10
12 旋转式浸渍助焊剂单元使用说明书
2.1.9 AIMEX
1. 请拆除元件供应装置。
2. 请关掉机器的主开关。
3. 请关闭机器气体输入口处的阀门、停止供应外部气体。
4. 请拔掉气体输入口处的外部气体输气管。
5. 请暂时打开阀门、放出机器内残留的空气。
6. 请关闭阀门。

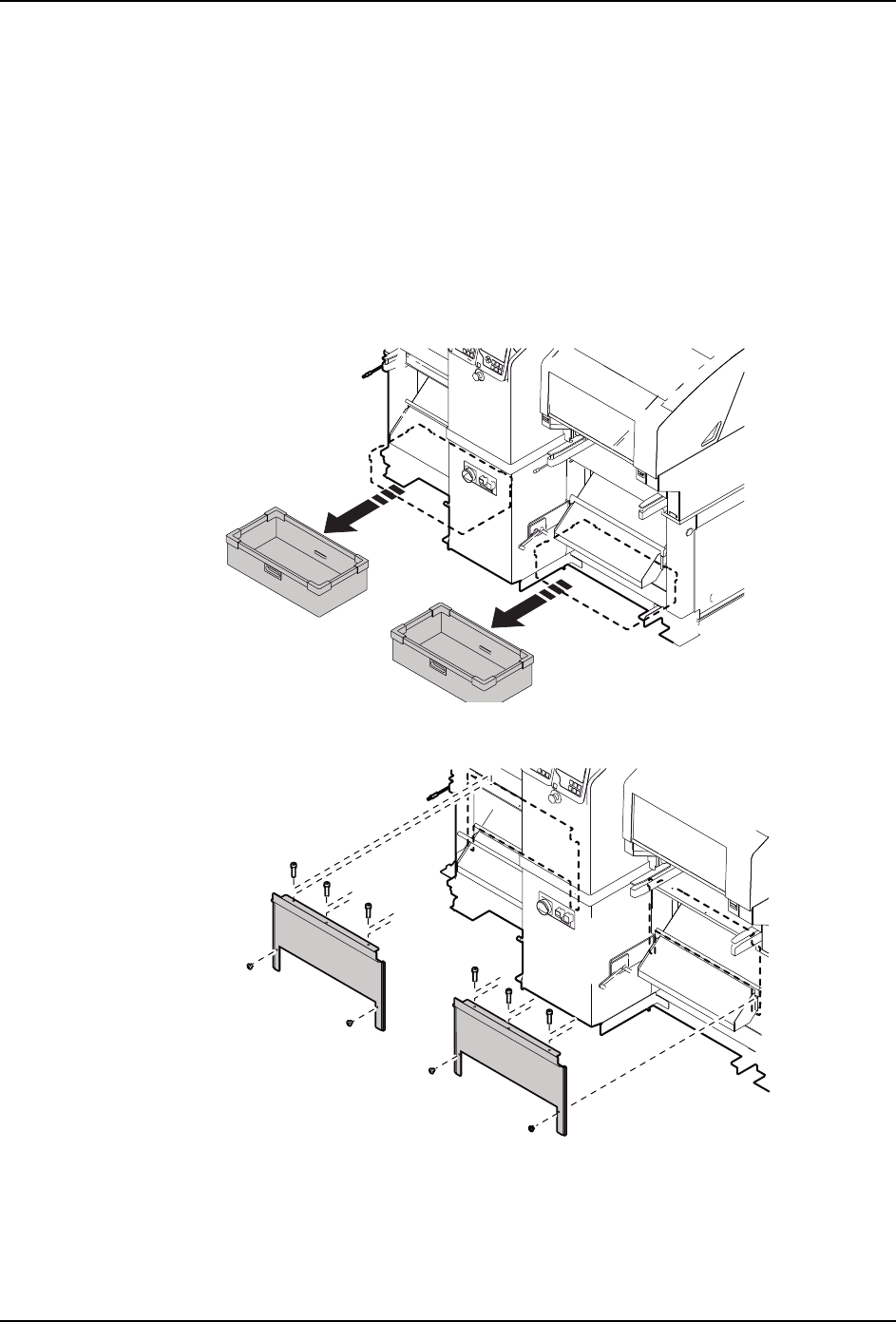

7. 请同时拆除模组 1 和 2 的废料带箱。
8. 请同时拆除模组１和 2 的固定螺丝、拆除输送槽上的盖板。
INS-BSF-0057
INS-BSF-0058
QD102-10 2. 安装
旋转式浸渍助焊剂单元使用说明书 13

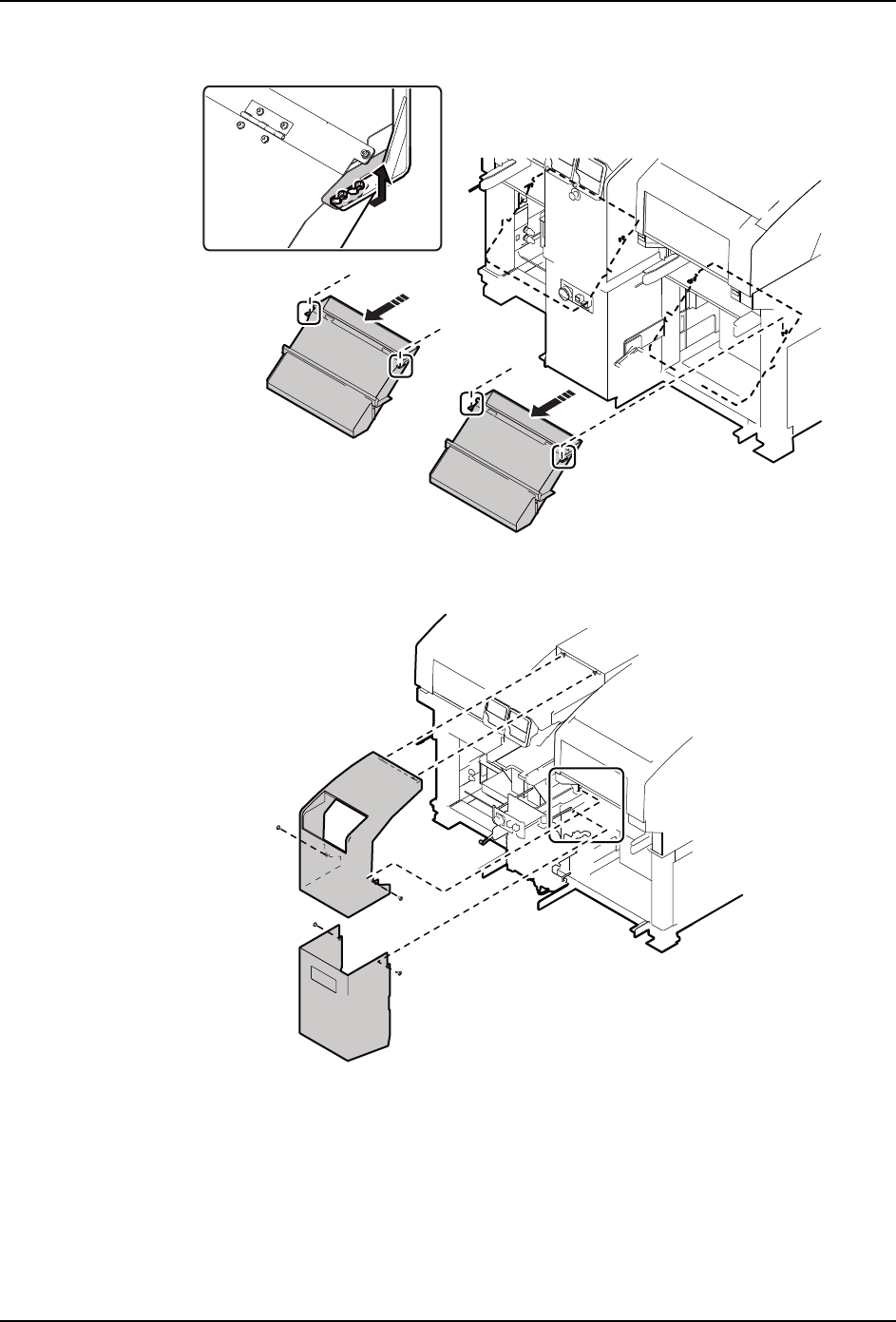

9. 请同时拆除模组１和 2 的固定螺丝、拆除输送槽。
10.请拆除模组１和 2 之间上下两处机器外罩。
INS-BSF-0059
INS-BSF-0060
