QD102-10 2. 安装
旋转式浸渍助焊剂单元使用说明书 7
9. 通过附属的 φ4 空气管，将管接头、ON/OFF 空气阀和浸渍助焊剂单元连接在一起。
10.将 ON/OFF 空气阀放在机器外面，安装带缺口的模组盖罩 （选购件）。
11.将拔下的外部空气供应管连接到空气接入口上。
02NST-0075S
2. 安装 QD102-10
8 旋转式浸渍助焊剂单元使用说明书
2.1.6 M6-2c 模组
1. 请关掉机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的薄板和盖罩。
7. 按照以下的要领，安装浸渍助焊剂单元的附属部件。
a. 拔下空气管上的塞子。
b. 通过附属的 φ4 空气管和空气阀，将机器和浸渍助焊剂单元连接在一起。
01NST-2530
1676
䰘ሲǾぎ⇨ㅵ
˄䖲᥹ࠄ⍌⏡ࡽ⛞ࠖऩܗ˅
ぎ⇨䯔
QD102-10 2. 安装
旋转式浸渍助焊剂单元使用说明书 9

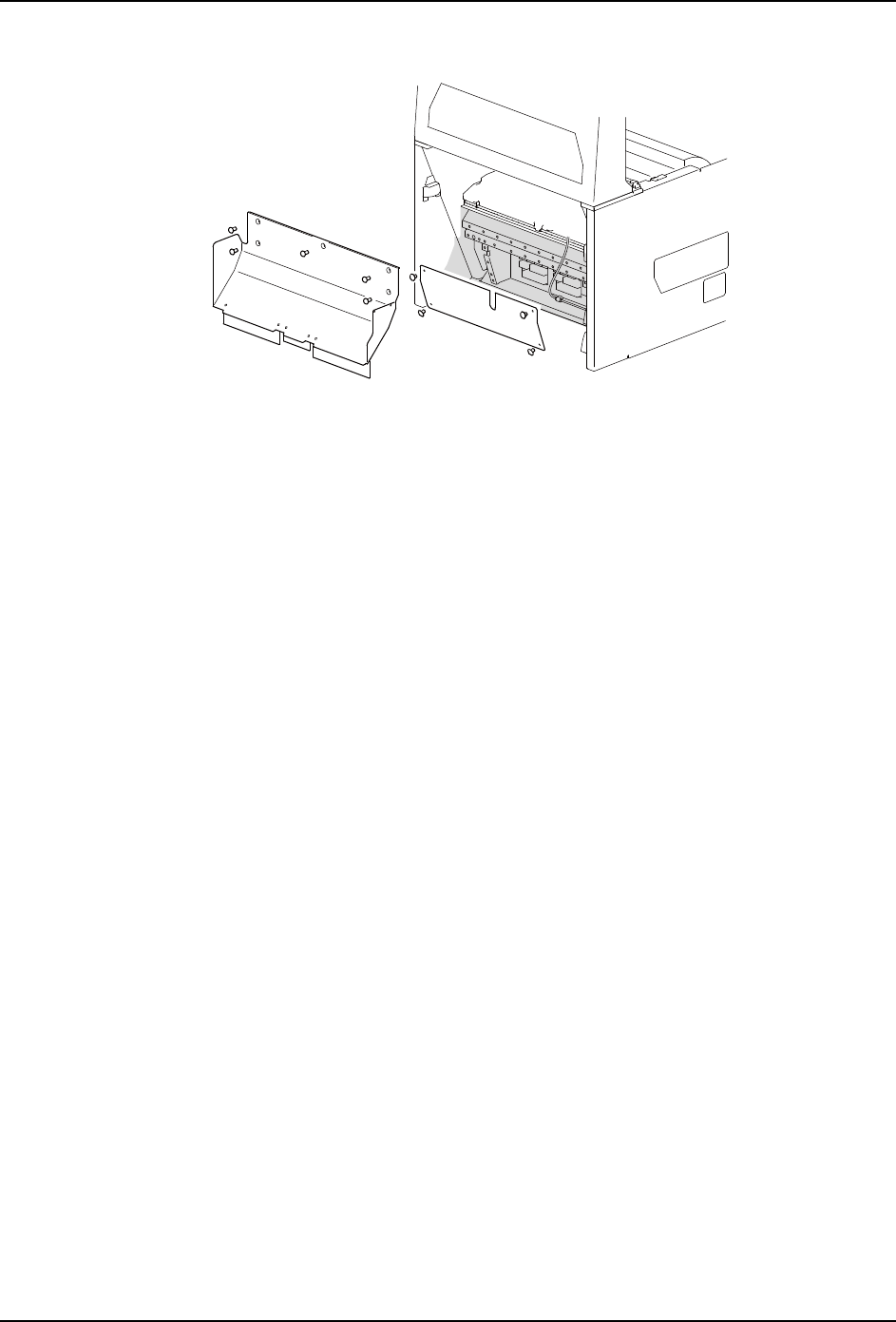

8. 安装带缺口的盖罩 （选购件）和薄板。
9. 将拔下的外部空气供应管连接到空气接入口上。
01NST-2545
