4. 基本操作 QD102-10 30 旋转式浸渍助焊剂单元使用说明书 6. 抬起下锡台，从转动台上拆下。接 着，也抬起托板并拆下。 下锡台 托板 01NST-0087-Sa
QD102-10 4. 基本操作
旋转式浸渍助焊剂单元使用说明书 29
4.2.2 卸下方法
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。
2. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到跟前。
3. 拧松锁定旋钮，弹起传感器臂。
4. 拧松锁定旋钮，从刮刀架上拆下刮刀。
5. 拧松锁定旋钮，将送液管支架从生产位置移动到维修保养位置并进行固定。
备注 )将送液管支架固定在维修保养位置时，请确认吐出口在托板上。
4. 基本操作 QD102-10
30 旋转式浸渍助焊剂单元使用说明书
6. 抬起下锡台，从转动台上拆下。接着，也抬起托板并拆下。
下锡台
托板
01NST-0087-Sa
QD102-10 5. 编程
旋转式浸渍助焊剂单元使用说明书 31
5. 编程
5.1 创建 Job
在 Job 编制器中打开生产 Job，设定 Shape Data，然后指定要设置浸渍助焊剂单元的料槽。
5.1.1 Shape Data 的设定

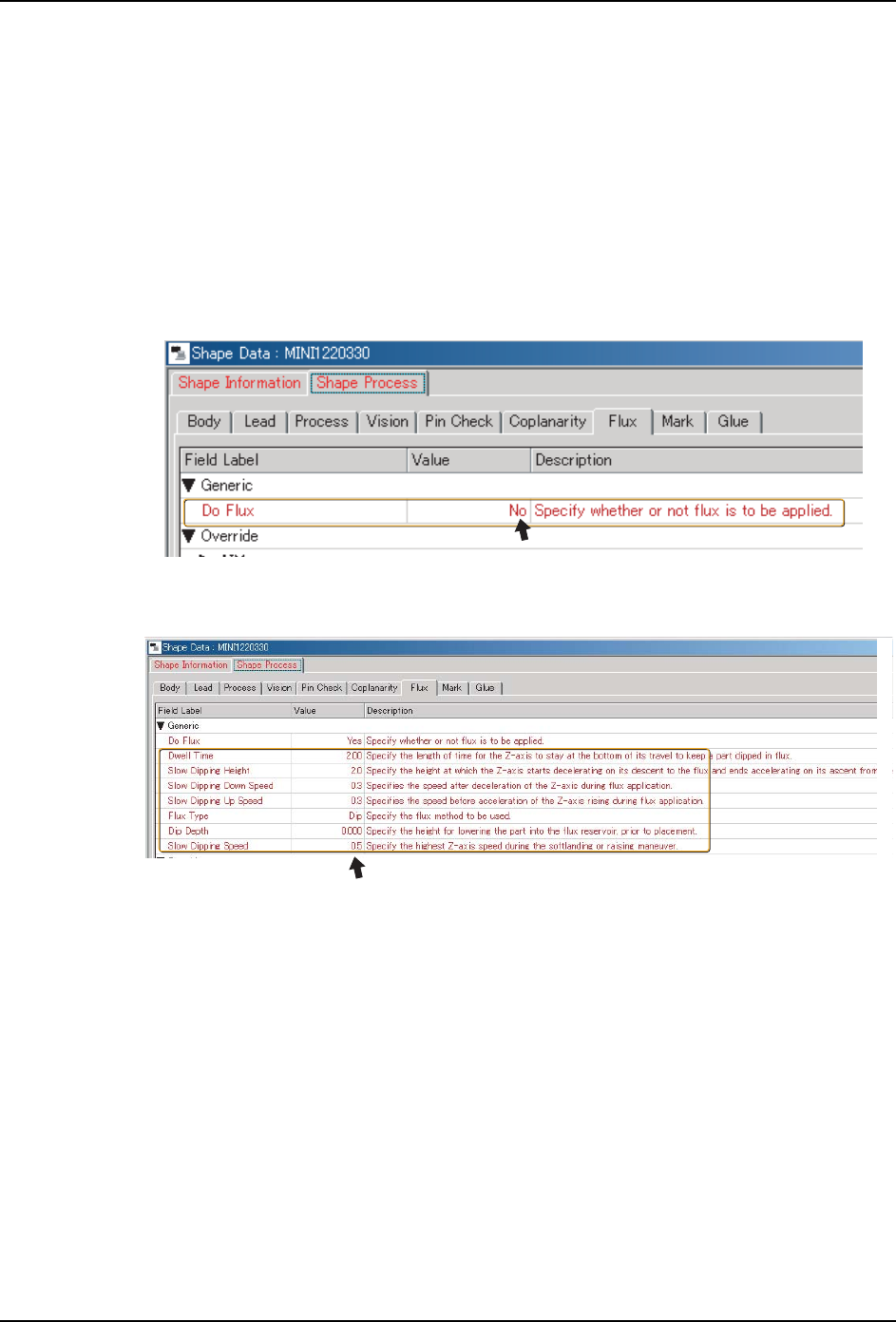

1. 对于进行浸渍动作的元件，请选择 [Shape Process]-[Flux] 标签页，进行以下的设定。
·[Generic]-[Do Flux]：[Yes]
备注 )在 [Do Flux] 项目中选择 [Yes] 后，就会在其下面显示浸渍相关项目。
2. 请设定浸渍动作的参数。
备注 )不要对 [Flux Type][Dip Depth] 的 2 个项目进行设定。
01NST-0145E
01NST-0146E
