6. 生产 QD102-10
52 旋转式浸渍助焊剂单元使用说明书
6.6 发生错误时的操作

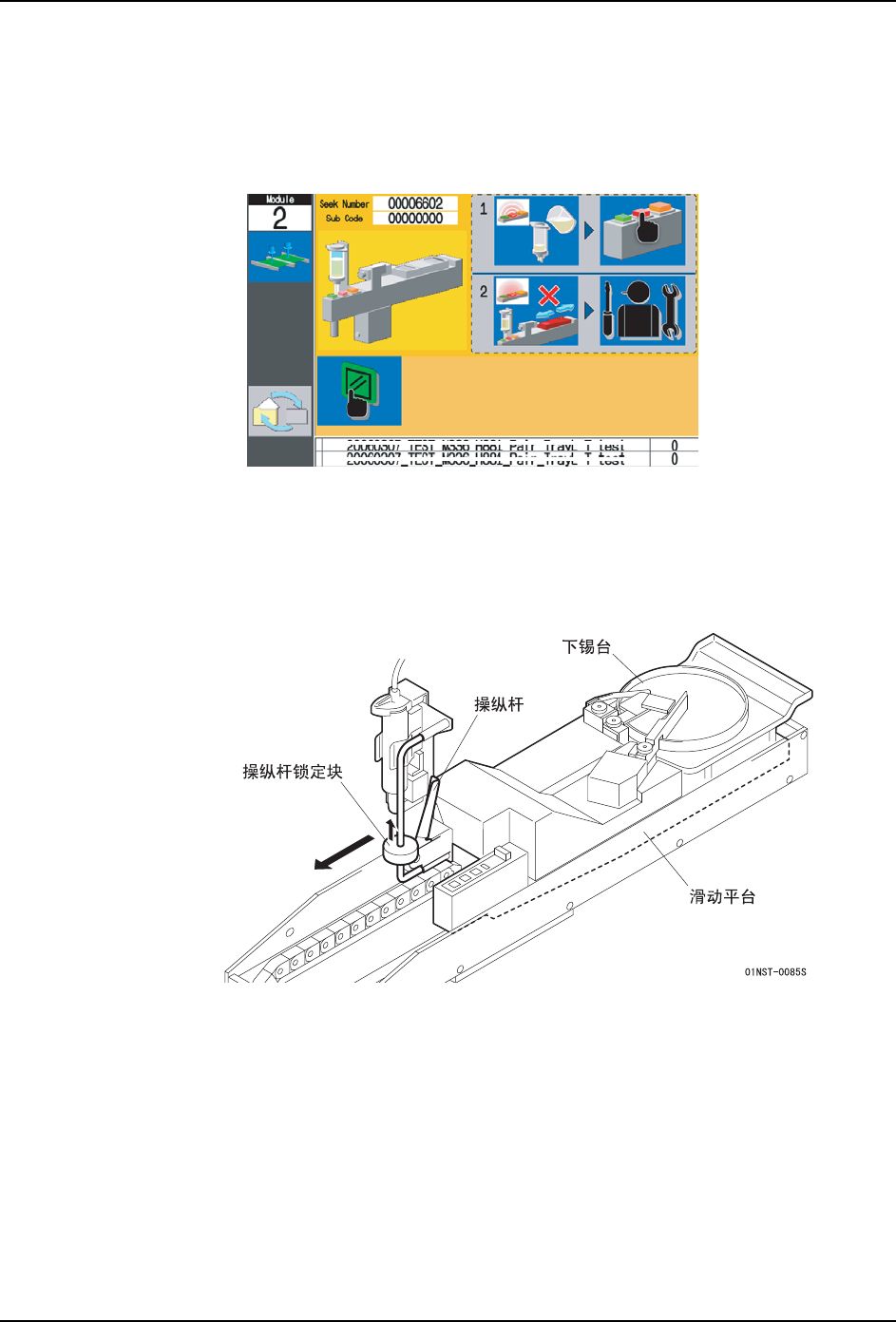

当发生错误时，操作面板上显示出错误画面 ( 如下图所示 )。此外浸渍助焊剂单元的红色
LED(ERR) 会亮灯或者闪烁，告知操作者发生了错误。
备注 )下图表示 NXT 时的错误显示画面。
6.6.1 助焊剂传送不良 （红色 LED 亮灯）
发生了助焊剂的输送不良。请按照以下步骤检查单元的各个部分。
1. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到最前面。
2. 请检查送液管是否堵塞、弯曲、漏液等，并排除原因。另外，请确认浸渍助焊剂单元的
供气是否发生泄漏。
3. 一边抬起锁定块一边握住操纵杆，将滑动平台返回到前进端。
4. 拉动浸渍助焊剂单元的夹紧手柄 （解除锁定），切断电源。另外，离开手柄就会接通电
源。
5. 短暂的按下[■]开关，进行复位。
01NST-0155
QD102-10 6. 生产
旋转式浸渍助焊剂单元使用说明书 53
6. 按下机器侧的对应料槽 No. 的设置按钮。该 LED 从红色变成绿色。
7. 按下机器侧的操作面板的 READY ON 按钮，恢复到 START 等待状态。
6.6.2 助焊剂余量不足 （红色 LED 闪烁）
注胶筒内助焊剂的量不足。请按照以下步骤检查单元的各个部分。
1. 向注胶筒内充填助焊剂。（参照 " 6.3.1 在运转前准备中自动供应助焊剂 "）。
2. 拉动浸渍助焊剂单元的夹紧手柄 （解除锁定），切断电源。另外，离开手柄就会接通电
源。
3. 短暂的按下[■]开关，进行复位。
4. 按下机器侧的对应料槽 No. 的设置按钮。该 LED 从红色变成绿色。
6.6.3 下锡台马达失调
下锡台被控制在一定的位置上停止，如果在指定位置不停止显示出错误时，请按照以下步骤
进行恢复。

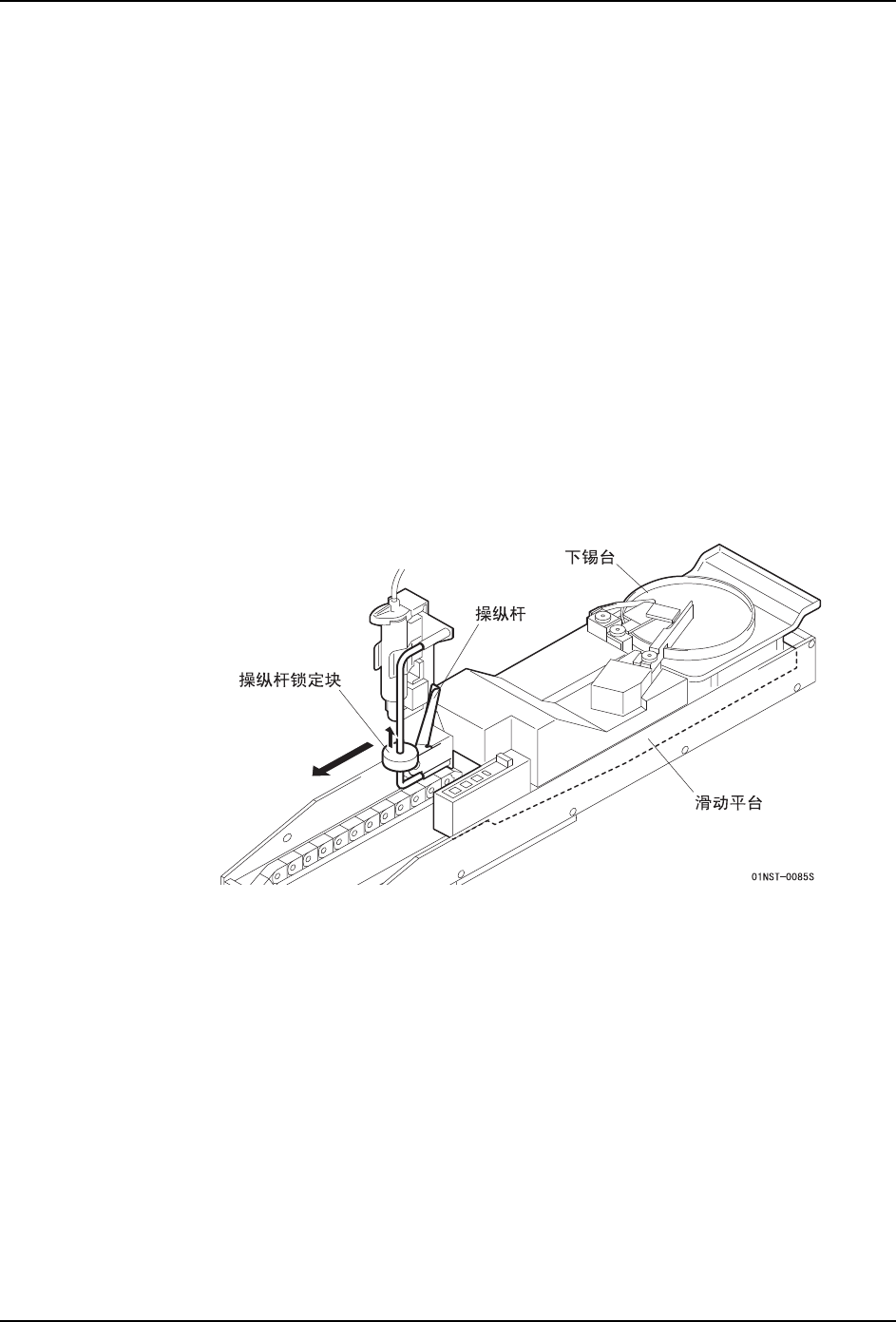

1. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到最前面。
2. 如果存在妨害下锡台旋转和刮刀动作的东西，请除去。
3. 将滑动平台返回到前进端。
4. 拉动浸渍助焊剂单元的夹紧手柄 （解除锁定）切断电源。另外，离开手柄就会接通电
源。
5. 按下机器侧的对应料槽 No. 的设置按钮。该 LED 从红色变成绿色。
6. 按下机器侧的操作面板的 READY ON 按钮，恢复到 START 等待状态。
6. 生产 QD102-10
54 旋转式浸渍助焊剂单元使用说明书
MEMO:
