5. 编程 QD102-10 34 旋转式浸渍助焊剂单元使用说明书 5.1.3 Package-on-Package 贴装的设定 Package-on-Package 贴装就是利用加压控制功能，在完成贴装的元件上面贴装元件的功能。需要在通常的 Job 设定中进行 Coodinate 数据和 Shape 数据的设定。对应工作头：H01 工作头 Coodinate 数据在 Job 的 Coo rdinate 中，对于要进行…

QD102-10 5. 编程

旋转式浸渍助焊剂单元使用说明书 33

·在浸渍助焊剂单元的周围存在着不能设置供料器等的范围。请参照下图决定设置

料槽的 No. 号。

备注 )即使优化检查时显示出错误时，只要浸渍助焊剂单元处于上表中可以设置的位置，就

可以将 Job 传送到机器并进行运转。

占有料槽总数设置的料槽左右的占有料槽数

左侧右侧

旋转式浸渍助焊

剂单元

12 5 6

可以进行旋转式浸渍助焊剂单元

设置的料槽编号

NXT/NXT-2(c) M3/M3-2(c) 模组 6 ～ 14

NXT/NXT-2(c) M6/M6-2(c) 模组 6 ～ 39

AIM 6 ～ 39

AIMEX 6 ～ 39

AIMEX-2S 6 ～ 59

1676

ᮟ䕀ᓣ⍌⏡

ࡽ⛞ࠖऩܗ

েᎺ

ऴ᳝᭭ῑ

կ఼᭭ᠬᶊ

5. 编程 QD102-10

34 旋转式浸渍助焊剂单元使用说明书

5.1.3 Package-on-Package 贴装的设定

Package-on-Package 贴装就是利用加压控制功能，在完成贴装的元件上面贴装元件的功能。

需要在通常的 Job 设定中进行 Coodinate 数据和 Shape 数据的设定。

对应工作头：H01 工作头

Coodinate 数据

在 Job 的 Coordinate 中，对于要进行 Package-on-Package 贴装的元件，请进行以下的设定。

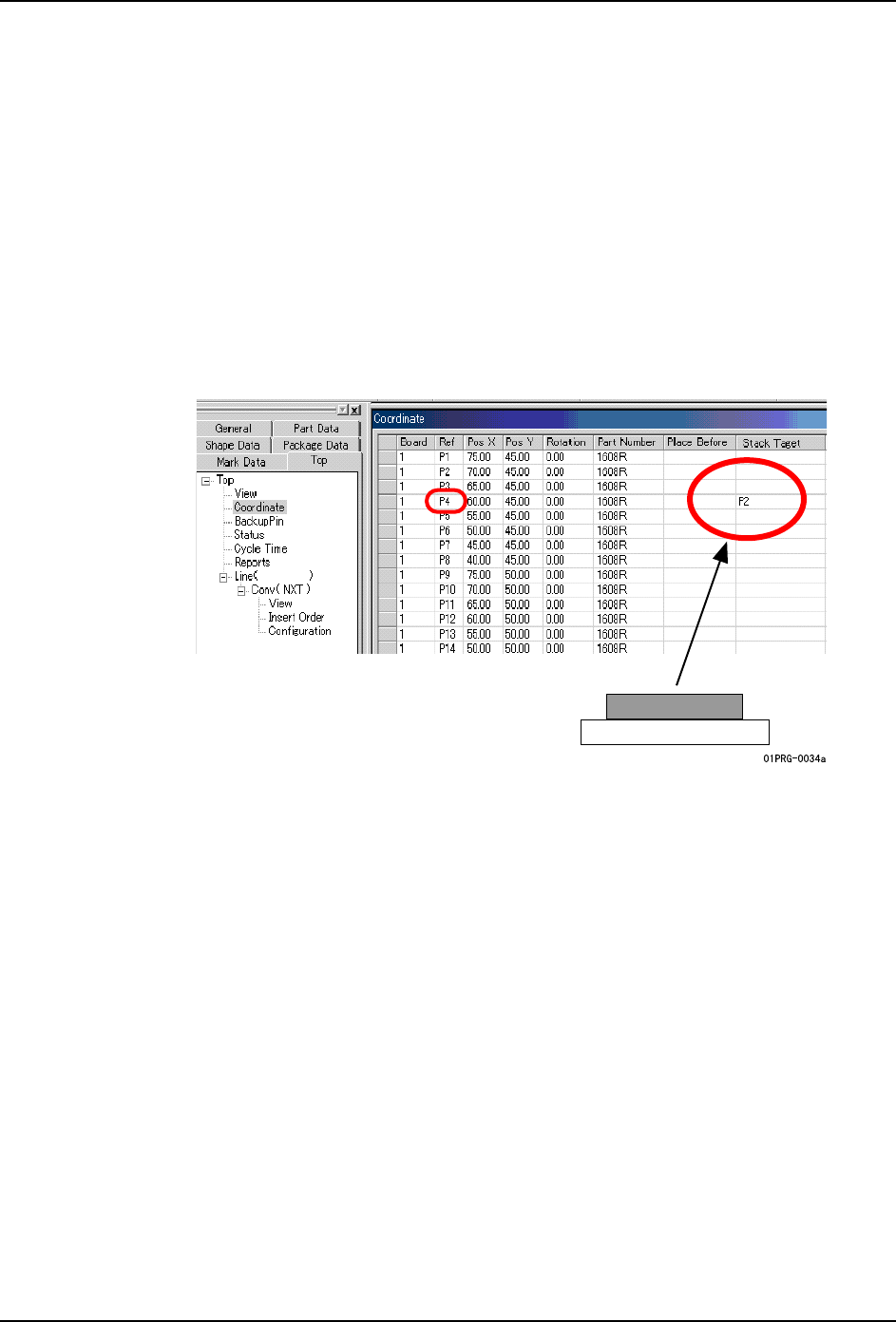

1. 选择 Job 信息栏的 [Top (Bottom)] 标签页，双击 [Coordinate]。[Coordinate] 视图被

打开。

2. 选择 [Coordinate] 视图下方的 [Placement] 标签页。

3. 在上方元件（下例为 P4）的 [Stack Target] 栏内请指定下方元件（下例为 P2）。

Shape 数据

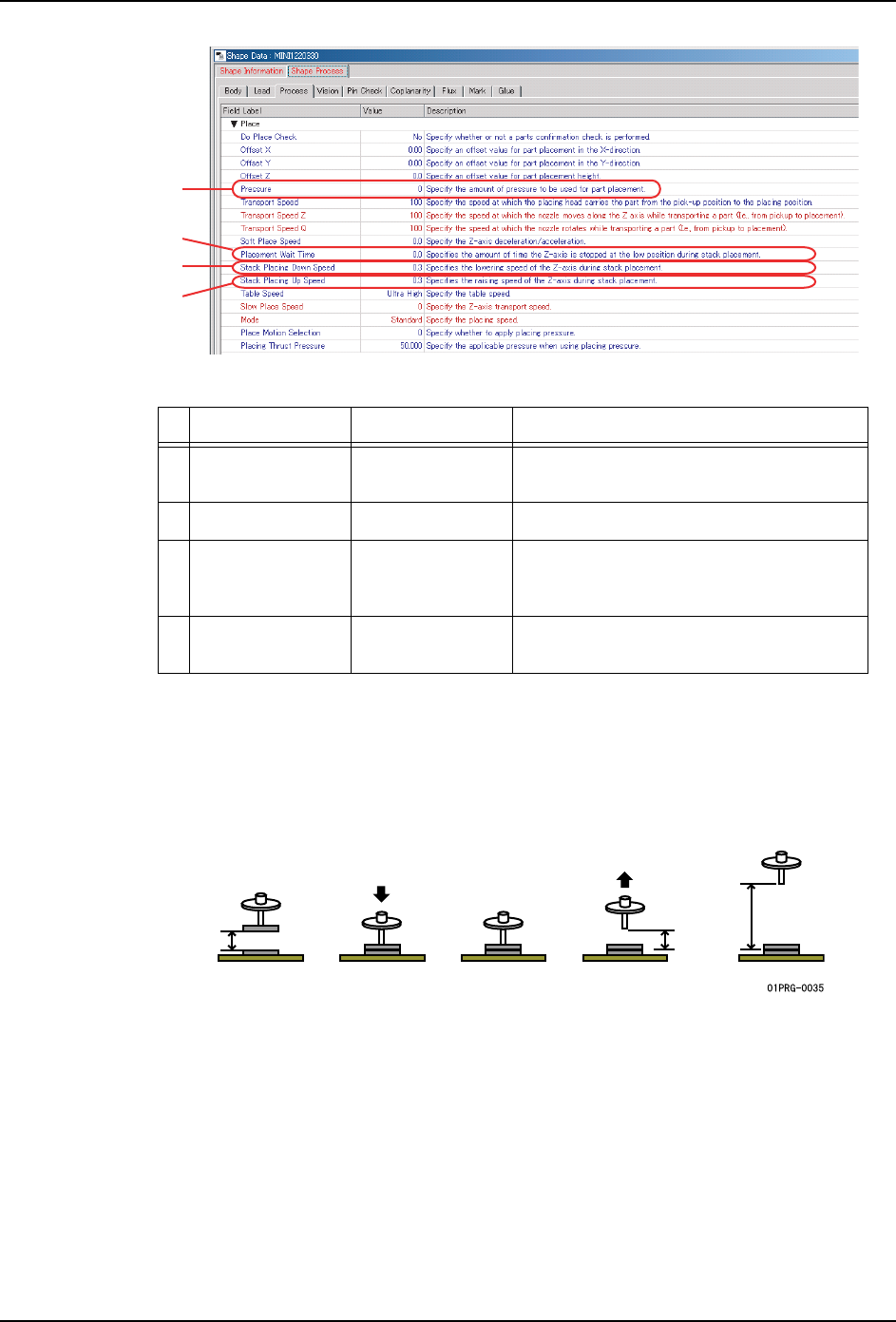

1. 选择 Job 信息栏的 [Shape Data] 标签页，双击要贴装在上方的元件的外形数据。

[Shape Data] 视图被打开。

2. 选择 [Shape Data] 视图上方的 [Shape Process]-[Process] 标签页。

3. 指定贴装上方元件的工作头的压力、下降速度、下降端时间和上升速度等。

QD102-10 5. 编程

旋转式浸渍助焊剂单元使用说明书 35

*1：在吸嘴下降端，贴装时会产生冲击负荷。在 [Stack Placing Down Speed] 中如果设定

了大于 [0.3] 的数值，元件上就会受到超出 [Pressure] 设定值的压力。

*2：虽然 Fuji Flexa 中的输入范围为 0 ～ 5000，但是，如果输入数值小于 220，按照 220

(gf) 进行贴装，如果输入数值大于 1020，按照 1020 (gf) 进行贴装。

项目名设定范围内容

1 Stack Placing

Down Speed (*1)

0.1 - 10.0 (%) 指定吸嘴（Z 轴）下降时的加减速度。

2 Pressure (*2) 220 - 1020 (gf) 指定元件的贴装压力。

3 Placement Wait

Time

0.000 - 20.000

(msec)

指定压下元件时的在下降端的停止时

间。如果是 [0]，则按照各工作头的规

定时间进行停止。

4 Stack Placing

Up Speed

0.1 - 10.0 (%) 指定吸嘴（Z 轴）上升时的加减速度。

01PRG-0036E

(4)(3)(2)(1)
