QD102-10 4. 基本操作
旋转式浸渍助焊剂单元使用说明书 25
4. 基本操作
4.1 浸渍助焊剂单元的安装和卸下
4.1.1 安装方法
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。
2. 将浸渍助焊剂单元下面的导轨对准料站托架上的料站并插入。请插入 Job 中指定的料
站。
备注 )单元罩子上的▲标记表示料站导轨的位置，请作为插入单元时的参考。
注意 )当注胶筒内充满了助焊剂时，请注意不要使其洒出。
3. 拉住夹紧扳手，将浸渍助焊剂单元向前方滑动，推入到使前端的插头完全插入料站托架
侧的插座内为止。
4. 松开夹紧手柄，将浸渍助焊剂单元固定在料站托架上。
5. 确认单元的操作面板的绿色 LED(PWR) 亮灯或闪烁。
注意
浸渍助焊剂单元有一定重量，如果落下就有可能造成单元的损坏及人身伤
害事故。在进行安装和卸下时，请务必握住把手，另一只手托住前面部
分。
4. 基本操作 QD102-10
26 旋转式浸渍助焊剂单元使用说明书
6. 将 " 2.1 空气配管 " 中配套的 Φ4 空气管连接到浸渍助焊剂单元的接口上。打开空气开
关阀，供应空气。
备注 )关于空气管的配备，请参照 " 2.1 空气管的配管 "。
4.1.2 卸下方法
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。
2. 请确认浸渍助焊剂单元的上部滑块是否在前进端位置被夹紧。
3. 关闭空气开关阀。从浸渍助焊剂单元的接口处拔下 Φ4 空气管。
4. 拉住夹紧杆，从料站托架上水平地拉出浸渍助焊剂单元。
QD102-10 4. 基本操作
旋转式浸渍助焊剂单元使用说明书 27
4.2 刮刀和下锡台的安装和卸下
4.2.1 安装方法
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。

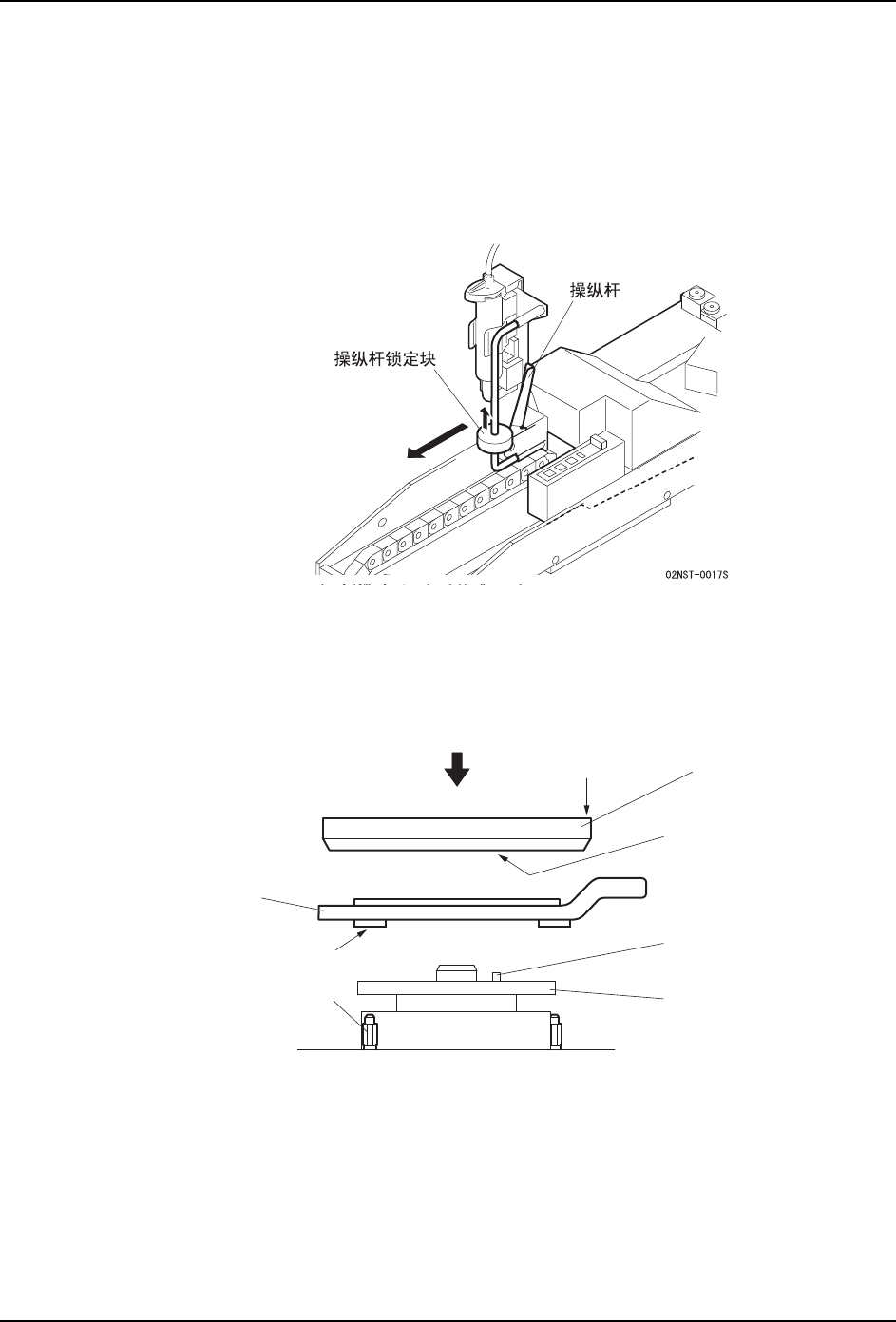

2. 提起操纵杆锁定块，然后握住操纵杆，将滑动平台拉到跟前。
备注 )滑动平台在中间位置时，就无法操作单元的各种开关。
3. 将托板和下锡台安装到单元上。
a. 使托板下面的定位孔对准单元侧的定位销，安装托板。
b. 使下锡台的刻印标记对准旋转台侧的定位销，安装下锡台。
备注 )表示下锡台下面的定位孔的标记被刻印在上面的边缘。
下锡台
托板
定位销
定位孔
定位销
刻印标记
旋转台
01NST-0088-Sa
定位孔
