QD102-10 6. 生产 旋转式浸渍助焊剂单元使用说明书 39 6.2 动作模式的设定 在附加软件的模组功能设定中， 设定助焊剂单元的 动作模式。 从在线监视器画面上选择对象 机器并进行注册，显示菜单画面 。 6.2.1 浸渍动作设定 从 3 个中选择助焊剂涂敷的时间。 1. 请选择菜单的 [ 模组功能设定 ]。显示设定画面。 2. 从分类的下拉式菜单中选择 [ 浸渍动作设定 ]。 3. 请指定 [ 设定浸渍和元件影像处理的动作时间…
6. 生产 QD102-10
38 旋转式浸渍助焊剂单元使用说明书
备注 )
1.如果将元件的废弃处指定为 [Conveyor] 或 [Pickup Tray] 时，不良元件排出轨道或
使用中的料盘有可能附着助焊剂。
2.在安装元件废弃箱时，请完全插入到台座上。如果元件废弃箱没有被完成插入，运转
时有可能与工作头发生碰撞。
QD102-10 6. 生产
旋转式浸渍助焊剂单元使用说明书 39
6.2 动作模式的设定
在附加软件的模组功能设定中，设定助焊剂单元的动作模式。从在线监视器画面上选择对象
机器并进行注册，显示菜单画面。
6.2.1 浸渍动作设定
从 3 个中选择助焊剂涂敷的时间。
1. 请选择菜单的 [ 模组功能设定 ]。显示设定画面。
2. 从分类的下拉式菜单中选择 [ 浸渍动作设定 ]。
3. 请指定 [ 设定浸渍和元件影像处理的动作时间 ] 的设定值。
备注 )H01 工作头不进行元件吸取后的元件有无确认。因此，如果选择了 [ 吸取 ] → [ 浸渍 ]
→ [ 影像处理 ] → [ 贴装 ] 的设定后，即使发生吸取失败也继续进行浸渍动作。因此吸
嘴上会附着助焊剂。
01NST-0147E
6. 生产 QD102-10
40 旋转式浸渍助焊剂单元使用说明书
6.2.2 助焊剂单元设定
在助焊剂单元设定中，需要设定以下 3 个项目。
·助焊剂搅拌周期
·搅拌次数
·助焊剂传送时间设定
助焊剂搅拌周期和搅拌次数
为了防止助焊剂的干燥（硬化），每隔一定时间搅拌被供应到下锡台上的助焊剂。请设定周
期时间和次数。

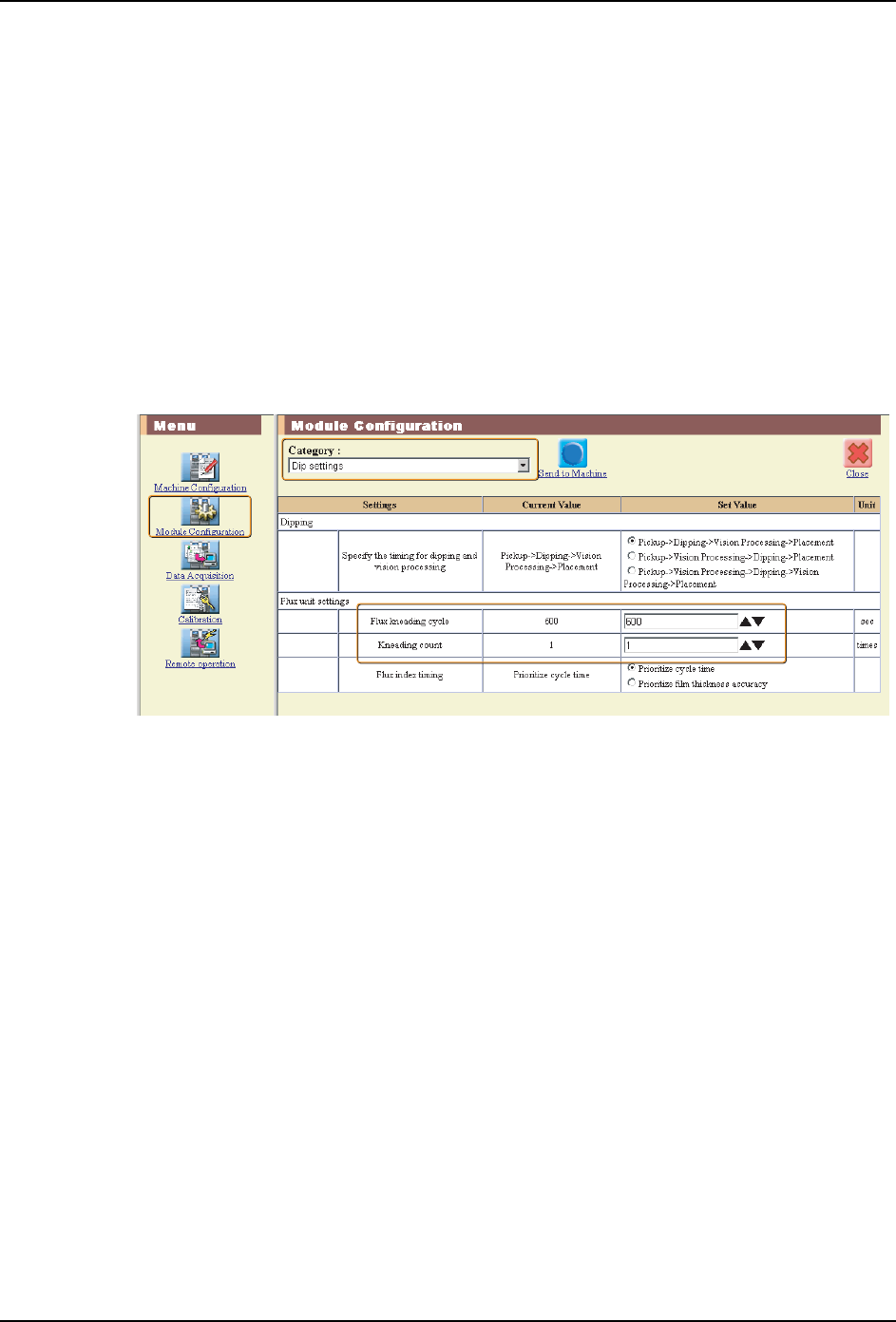

1. 请选择菜单的 [ 模组功能设定 ]。显示设定画面。
2. 在分类的下拉式残单中选择 [ 浸渍动作设定 ]。
3. 请指定 [ 助焊剂搅拌周期 ] 的设定值。在等待机器载入电路板的这段时间，根据助焊剂
搅拌周期进行搅拌。如果指定了 [0]，则不进行周期动作。
4. 请指定 [ 搅拌次数 ] 的设定值。在 1 个周期中，按所指定的次数进行搅拌。如果指定了
[0]，则不进行周期动作。
01NST-0149E
