QD102-10 6. 生产
旋转式浸渍助焊剂单元使用说明书 47
6.4 助焊剂膜厚的测定和调整
下锡台上的助焊剂膜厚的调整是通过调整刮刀高度来进行的。
6.4.1 方法
1. 按下机器模组的 CYCLE 开关或 STOP 开关，使机器处于 START 等待状态。
2. 提起操纵杆锁定块，然后握住操纵杆，将上部滑块拉到最前面。
备注 )如果滑动平台在中间位置，就不能操作单元的各种开关。
3. 确认注胶筒内的助焊剂是否充足。
4. 按下[▲]开关，使下锡台转动1周，形成助焊剂膜。
5. 使用市售的膜厚测定规，测定下锡台上的助焊剂膜厚。
6. 生产 QD102-10
48 旋转式浸渍助焊剂单元使用说明书
6. 旋松刮刀架的锁定旋钮。
7. 旋转千分表旋钮，调整刮刀高度 （膜厚）。
备注 )千分表旋钮上的 1 格刻度约相当于刮刀高度 10μm。该数值请作为膜厚调整时的参考。
请实际测定实际的助焊剂膜厚，调整到合适的刮刀高度。
8. 请反复 4. 以后的作业，直到取得所希望的膜厚。
9. 旋转夹紧圈，固定千分表的量杆。
10.提起单元的操纵杆锁定块，然后握住操纵杆，将上部滑块返回到前进端。
顺时针方向旋转千分表 刮刀上升 （膜变厚）
逆时针方向旋转千分表 刮刀下降 （膜变薄）
QD102-10 6. 生产
旋转式浸渍助焊剂单元使用说明书 49

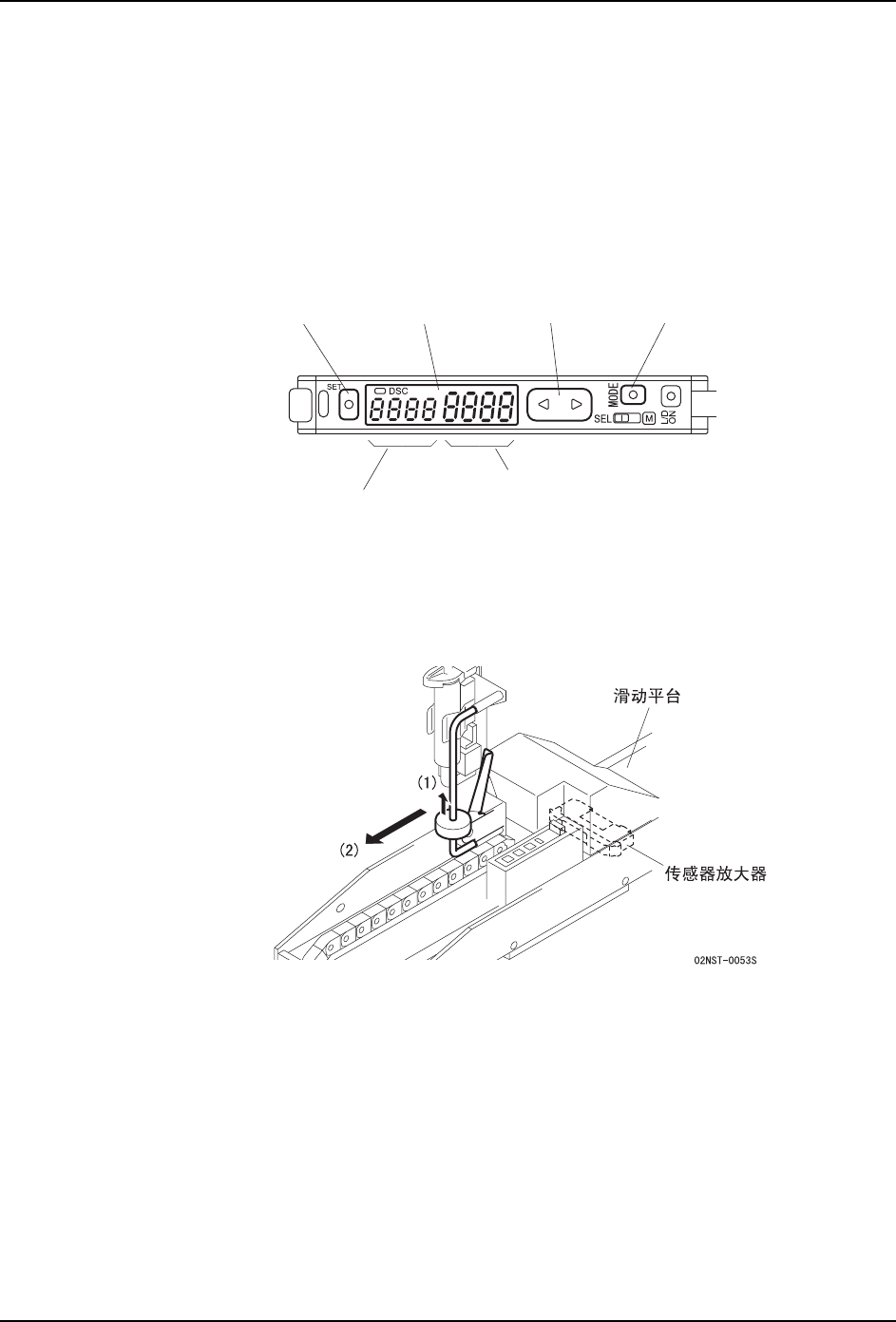

6.5 膜厚检测传感器放大器的设定
初次使用时或者变更了助焊剂种类后，请进行下锡台内助焊剂的膜厚检测传感器放大器的
设定。传感器放大器被安装在滑动平台的下侧。
·设定传感器放大器时，请将助焊剂放入与实际生产相同的容器内，在常温下放置
2 小时以上后使用。
·请将浸渍助焊剂单元搭载到机器的料站托架上或供料器置放台上。在滑动平台向
手前方向全部拉出的状态下进行作业。
6.5.1 设定方法
1. 将滑动平台向手前方向全部拉出。
备注 )滑动平台在中间位置时，不能进行单元开关等的操作。
2. 将充满了助焊剂的注胶筒安装到支架上 （参照 “6.3.1 在运转前准备中自动供应助焊剂
”）。
1676
⦄ؐ㸼⼎㑶㡆
䯔ؐ㸼⼎㓓㡆
䆒ᅮؐ㸼⼎䚼
02'(ᣝ䪂
ㆁᔶᣝ䪂
6(7ᣝ䪂
