2. 安装 QD102-10 10 旋转式浸渍助焊剂单元使用说明书 2.1.7 料盘单元 -LTC 1. 请将料盘单元 -LTC 侧的空气阀设置在 OFF 位置。 2. 从空气阀上拔下塞子，插入浸渍助 焊剂单元附属的 φ6 空气管。 3. 安装浸渍助焊剂单元附属部件。 a. 将来自料盘单元 -LTC 的 Φ6 空气管插入管接头。 b. 将拔下的塞子插入管接头。 c. 将 Φ4 空气管连接到管接头，空气阀，浸渍助焊剂单元 。 4. 将料盘…
QD102-10 2. 安装
旋转式浸渍助焊剂单元使用说明书 9
8. 安装带缺口的盖罩 （选购件）和薄板。
9. 将拔下的外部空气供应管连接到空气接入口上。
01NST-2545
2. 安装 QD102-10
10 旋转式浸渍助焊剂单元使用说明书
2.1.7 料盘单元 -LTC
1. 请将料盘单元 -LTC 侧的空气阀设置在 OFF 位置。
2. 从空气阀上拔下塞子，插入浸渍助焊剂单元附属的 φ6 空气管。
3. 安装浸渍助焊剂单元附属部件。
a. 将来自料盘单元 -LTC 的 Φ6 空气管插入管接头。
b. 将拔下的塞子插入管接头。
c. 将 Φ4 空气管连接到管接头，空气阀，浸渍助焊剂单元。
4. 将料盘单元 -LTC 侧的空气阀和浸渍助焊剂单元侧的空气阀都设置到 ON 位置。
1676
ᢨϟาᄤ
⍌⏡ࡽ⛞ࠖऩܗ
Ǿㅵᄤ
ぎ⇨䯔2))
1676
ᢨϟาᄤ
⍌⏡ࡽ⛞ࠖऩܗ
Ǿㅵᄤ
ぎ⇨䯔2))
Ǿぎ⇨ㅵ
Ǿぎ⇨ㅵ
Ǿぎ⇨ㅵ
ㅵ༈
䖲ࠄ
᭭Ⲭऩܗ/7&
䖲ࠄ⍌⏡
ࡽ⛞ࠖऩܗ
212))ぎ⇨䯔
㧨⍌⏡ࡽ⛞ࠖऩܗ䰘ሲ䚼ӊ㧪
1676
Ң᭭Ⲭऩܗ/7&
ᢨϟⱘาᄤ
Ǿぎ⇨ㅵ
Ǿぎ⇨ㅵ
Ǿぎ⇨ㅵ
ㅵ༈
䖲ࠄ
᭭Ⲭऩܗ/7&
䖲ࠄ⍌⏡
ࡽ⛞ࠖऩܗ
212))ぎ⇨䯔
㧨⍌⏡ࡽ⛞ࠖऩܗ䰘ሲ䚼ӊ㧪
1676
Ң᭭Ⲭऩܗ/7&
ᢨϟⱘาᄤ
QD102-10 2. 安装
旋转式浸渍助焊剂单元使用说明书 11
2.1.8 AIM
1. 请关掉机器的主开关。
2. 关闭机器的空气接入口的空气阀，停止外部空气供应。
3. 从空气接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的模组盖罩。

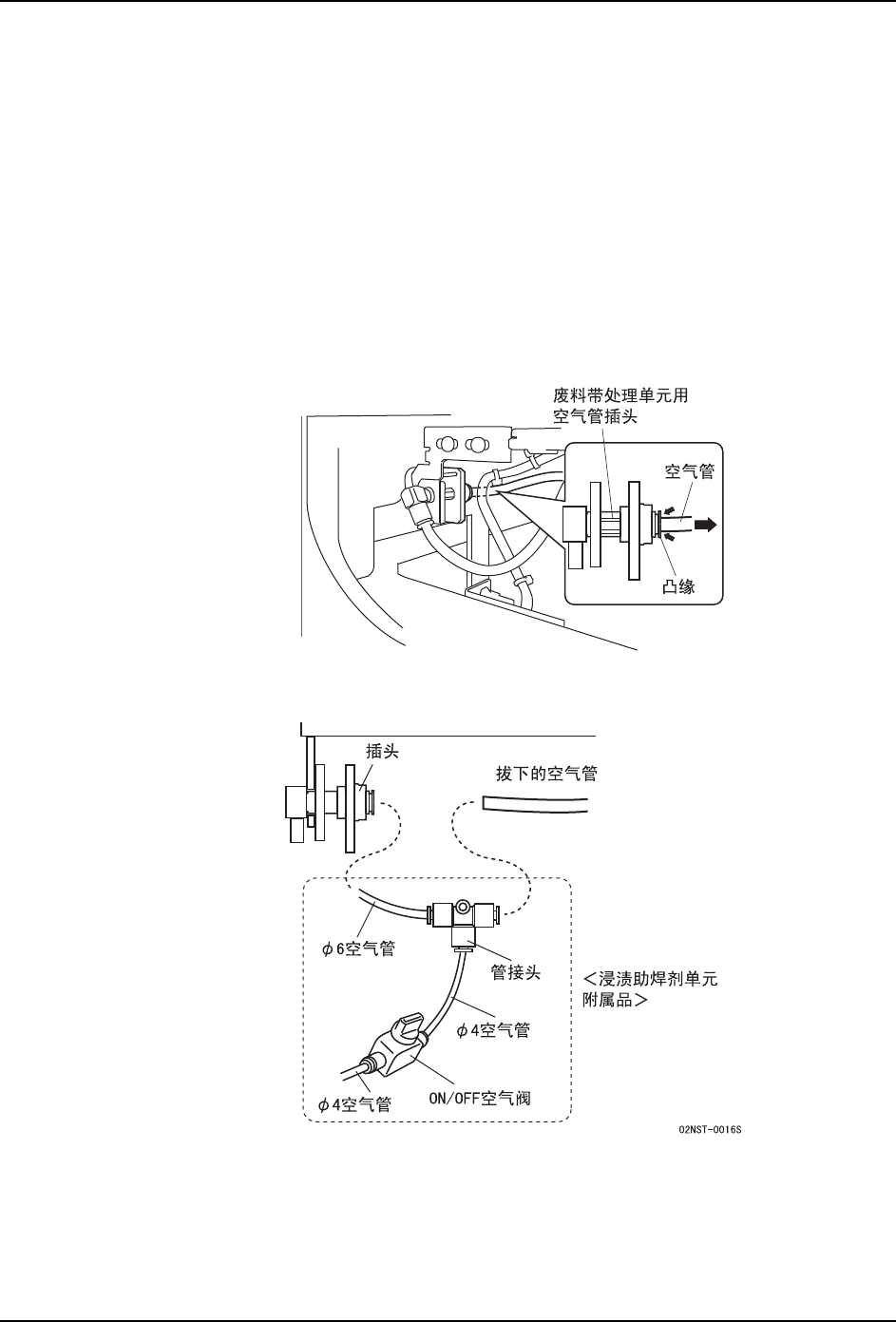

7. 从废料带处理单元用空气管插头的后侧拔下空气管。
备注 )请一边按住凸缘部一边拔下空气管。
8. 按照以下的要领，连接浸渍助焊剂单元的附属部件。
9. 将 ON/OFF 空气阀放在机器外面，安装带缺口的模组盖罩 （选购件）。
10.将拔下的外部空气供应管连接到空气接入口上。
02NST-0015Sa
